معرفی محصول(برای شناخت بهتر محصول میتوانید به پادکست زیر گوش فرا دهید)

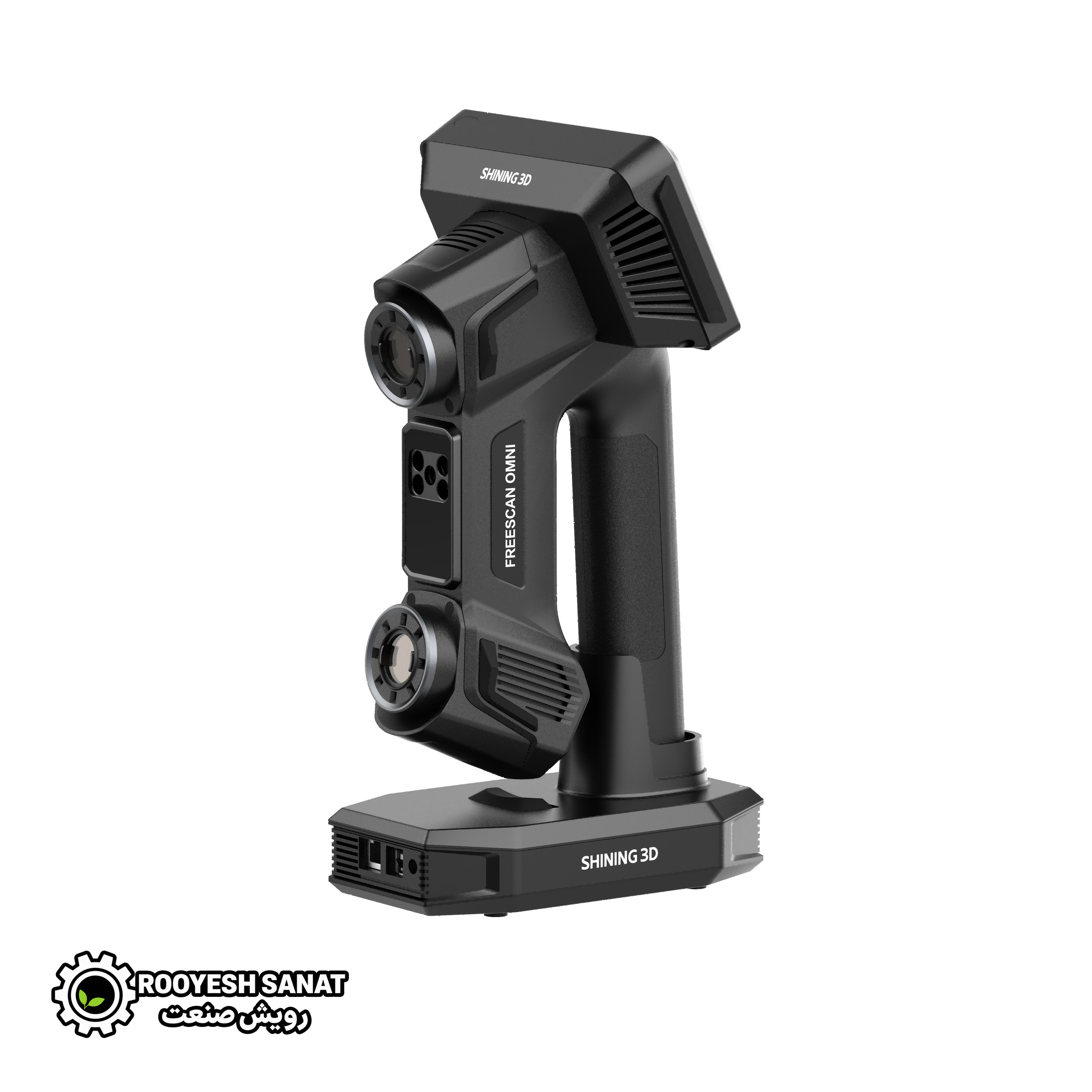

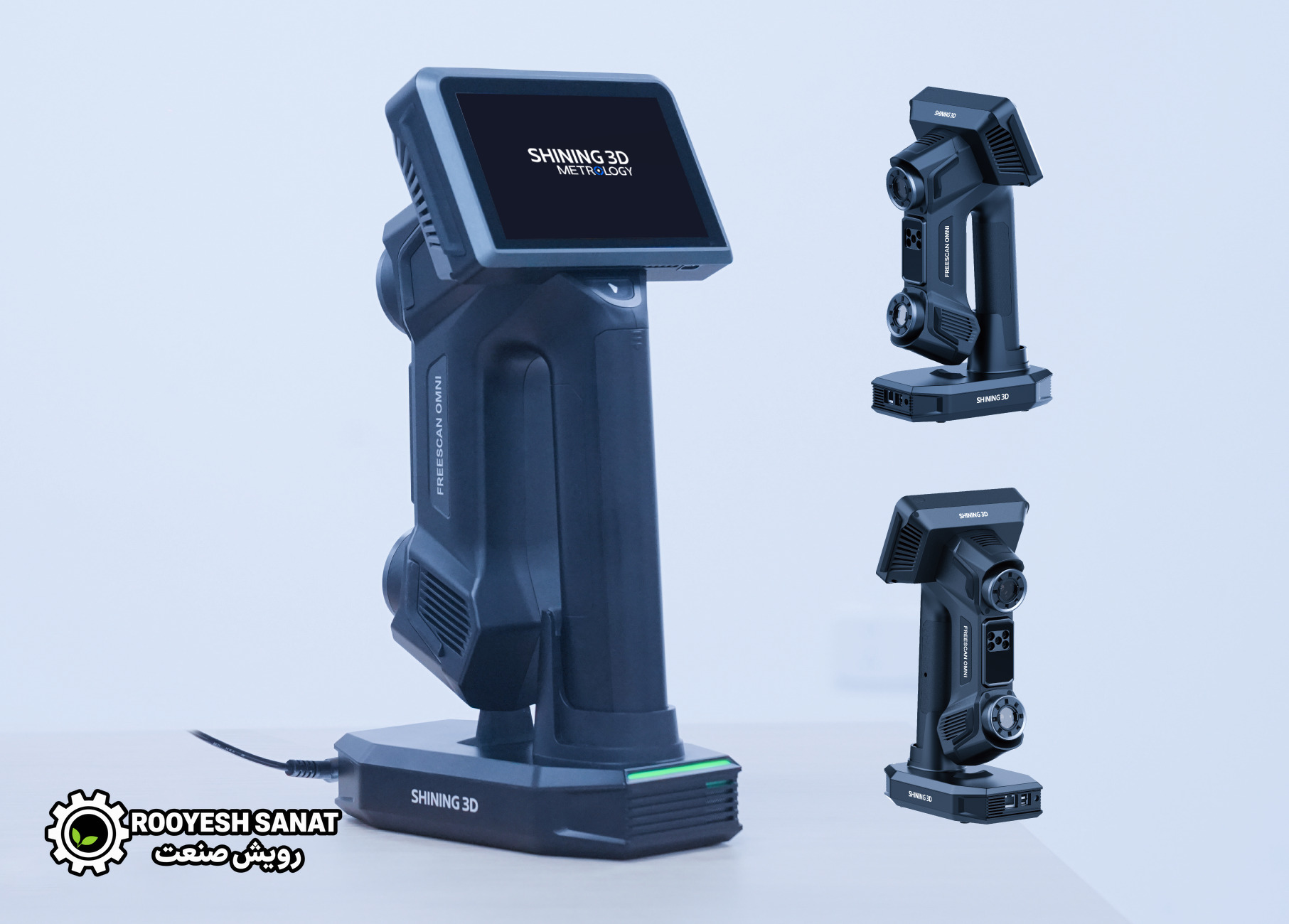

اسکنر سه‌بعدی FreeScan Omni  یک سامانه دستی و بی‌سیم برای اسکن و بازرسی ابعادی قطعات صنعتی است. این دستگاه برای مجموعه‌هایی طراحی شده که به برداشت داده‌های سه‌بعدی، بررسی انحراف ابعادی و تهیه گزارش‌های بازرسی در محیط کارخانه یا محل پروژه نیاز دارند.

یکی از ویژگی‌های اصلی FreeScan Omni، ترکیب اسکن سه‌بعدی با پردازش داخلی و قابلیت بازرسی روی دستگاه است. در پیکربندی کامل Omni، کاربر می‌تواند مراحل اسکن، پردازش داده‌ها، بازرسی و تهیه گزارش را بدون وابستگی دائمی به رایانه خارجی انجام دهد. این ویژگی به‌ویژه برای تیم‌های کنترل کیفیتی که در نقاط مختلف کارخانه فعالیت می‌کنند، کاربردی است.

طبق مشخصات رسمی سازنده، دقت اسکن این دستگاه ۰٫۰۲ میلی‌متر اعلام شده است. دقت حجمی اعلام‌شده ۰٫۰۲ + ۰٫۰۳ میلی‌متر به‌ازای هر متر است و با استفاده از فتوگرامتری ویدئویی یا VPG، دقت حجمی اعلام‌شده به ۰٫۰۲ + ۰٫۰۱۵ میلی‌متر به‌ازای هر متر می‌رسد. این اعداد بر اساس روش‌ها و شرایط آزمون مشخص‌شده سازنده هستند و نباید به‌عنوان تضمین نتیجه یکسان در تمام شرایط کاری تفسیر شوند.

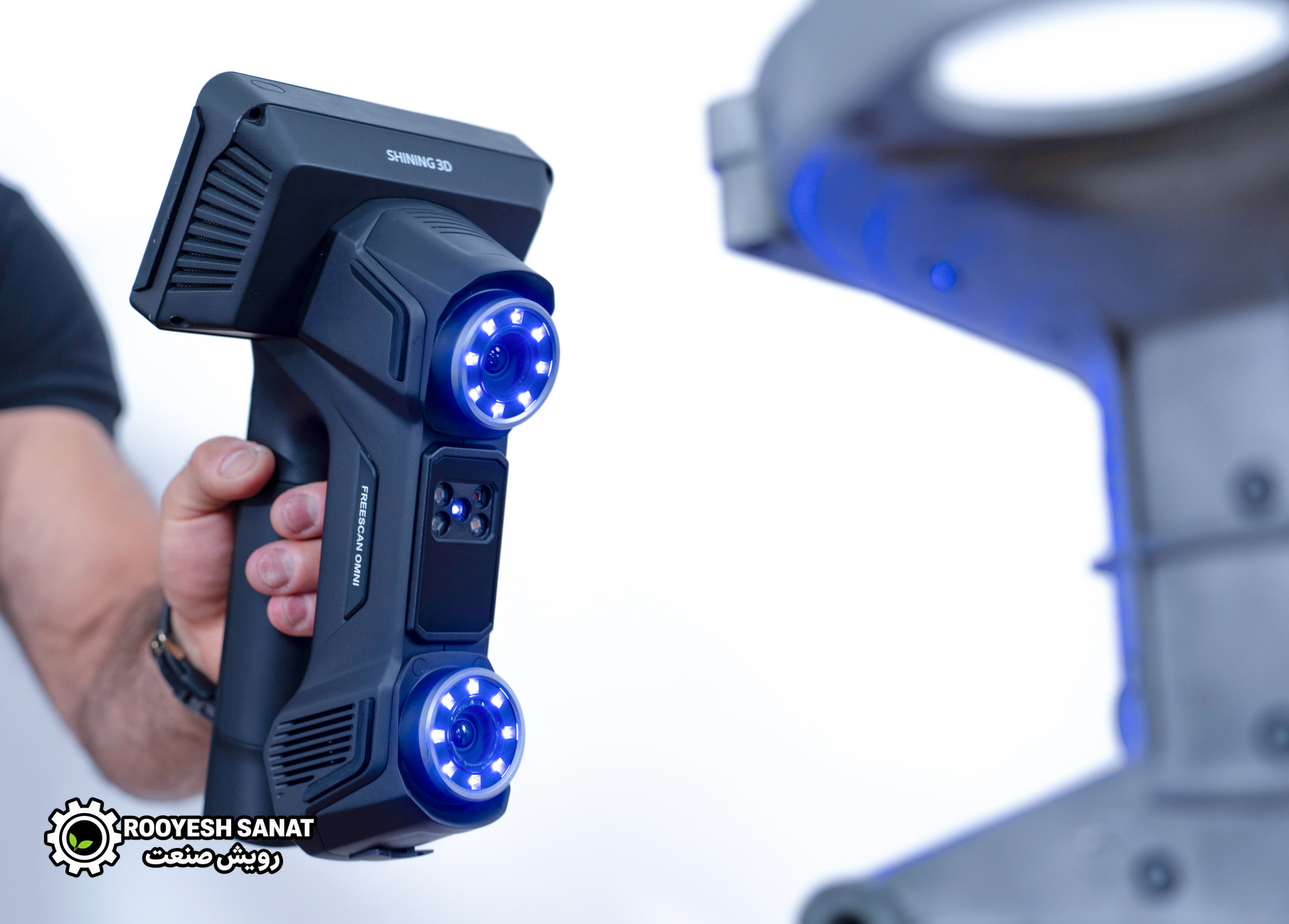

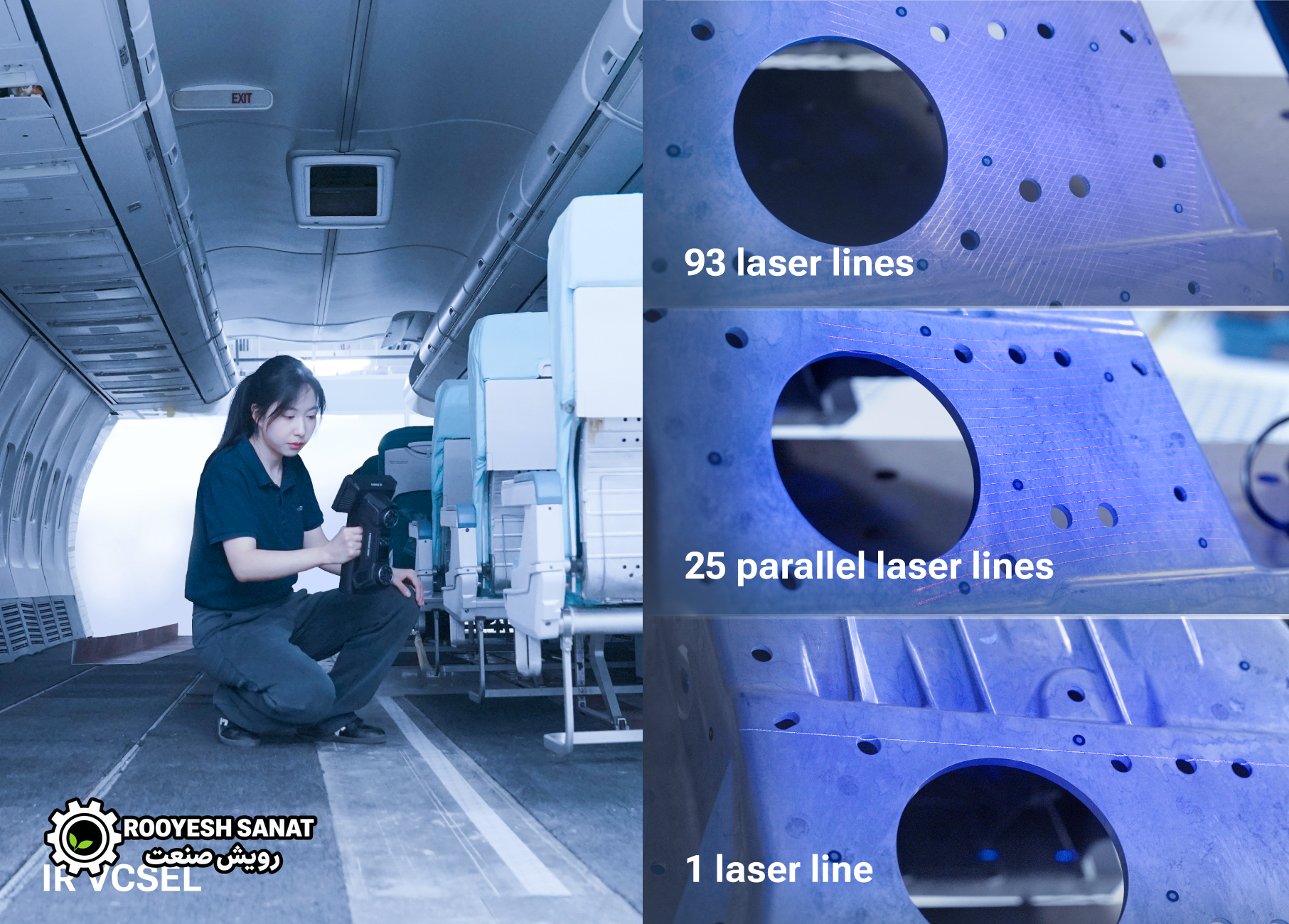

FreeScan Omni از ترکیب لیزر آبی و نور مادون قرمز VCSEL استفاده می‌کند و چند حالت اسکن برای نیازهای متفاوت در اختیار کاربر قرار می‌دهد. حالت ۹۳ خط لیزری برای برداشت سریع سطوح، حالت ۲۵ خط موازی برای ثبت جزئیات، حالت تک‌خطی برای نواحی عمیق و حالت مادون قرمز برای اسکن سریع بدون مارکر کدگذاری‌شده در نظر گرفته شده‌اند.

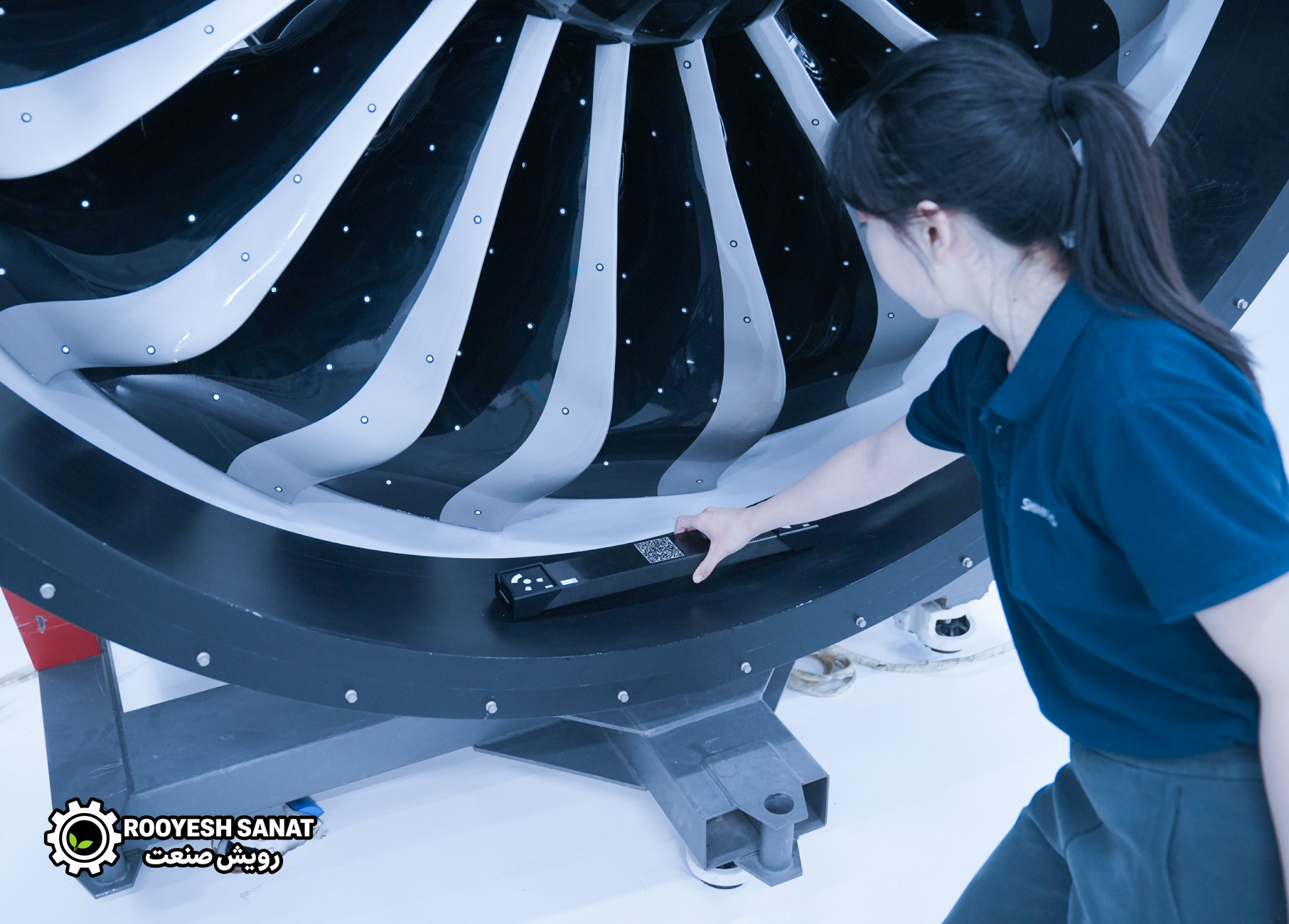

فناوری فتوگرامتری ویدئویی VPG نیز برای کمک به کنترل دقت حجمی در پروژه‌های بزرگ کاربرد دارد. این فناوری با استفاده از نوار مقیاس کالیبره‌شده، امکان بررسی و تأیید مارکرها را از طریق تصویربرداری ویدئویی فراهم می‌کند و نیاز به مارکرهای کدگذاری‌شده را در گردش کار مربوط کاهش می‌دهد.

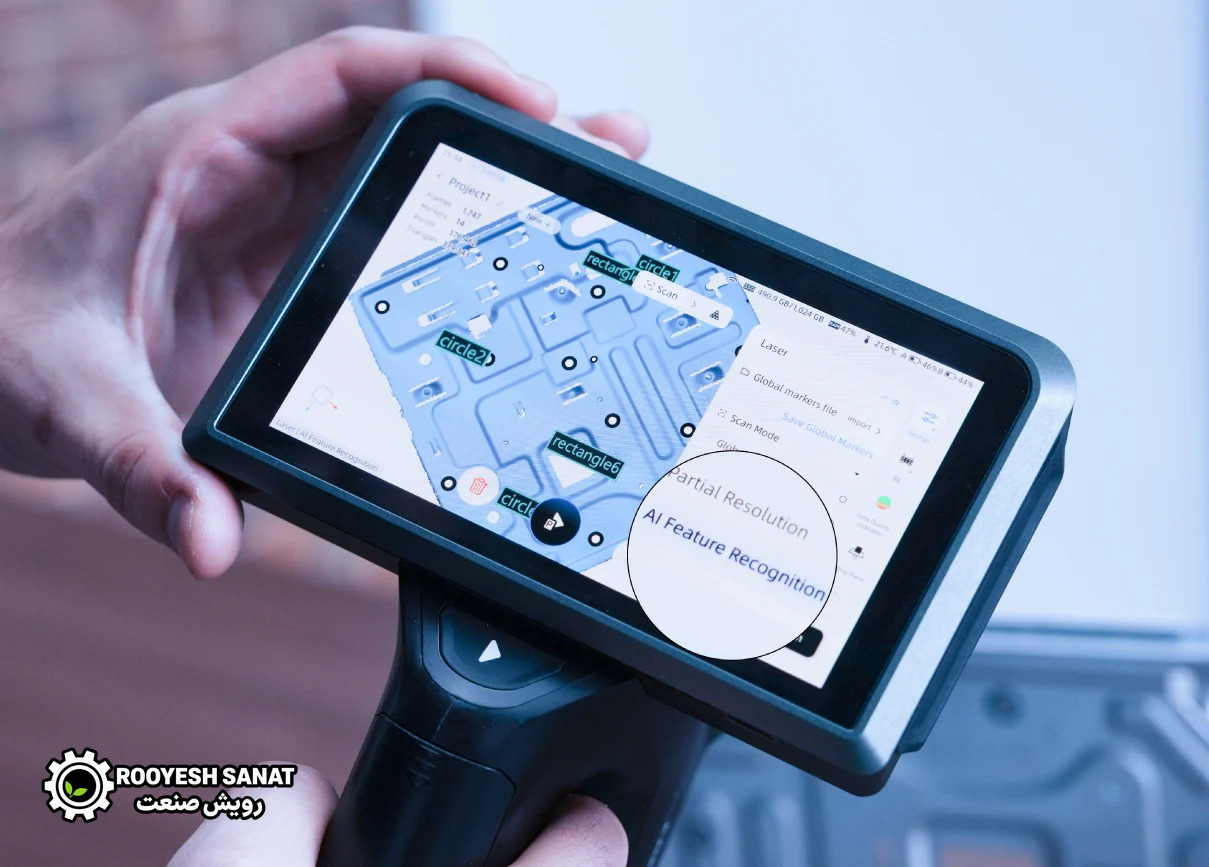

از دیگر قابلیت‌های این مدل، تشخیص هوشمند ویژگی‌های هندسی با کمک هوش مصنوعی است. این قابلیت می‌تواند در شناسایی و اندازه‌گیری ویژگی‌هایی مانند سوراخ‌های گرد، سوراخ‌های مستطیلی و شیارها در فرایندهای بازرسی کمک کند.

کاربردهای اسکنر سه‌بعدی FreeScan Omni

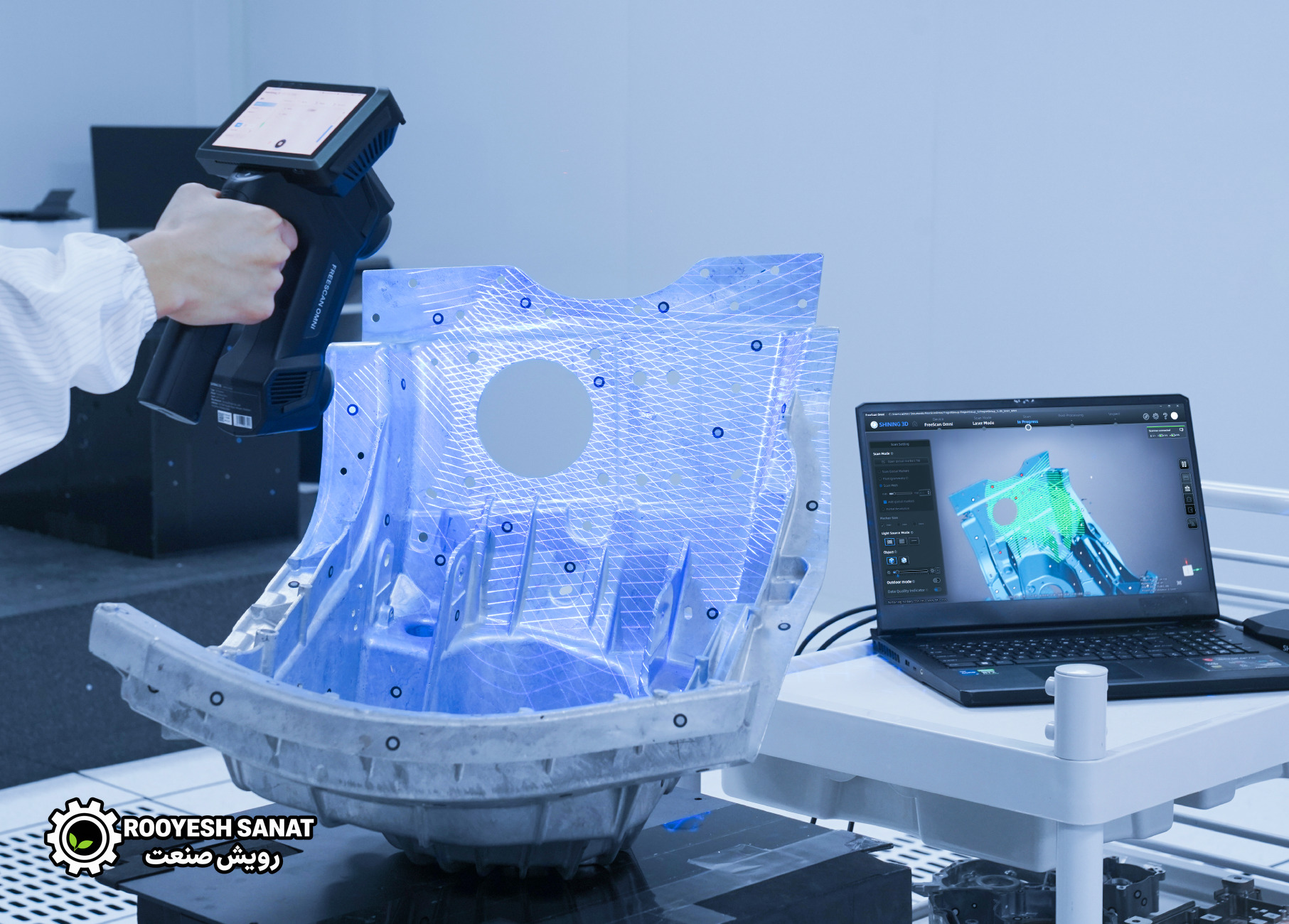

FreeScan Omni برای کاربردهایی مانند کنترل کیفیت صنعتی، بازرسی ابعادی، بررسی انحراف قطعات از مدل CAD، مهندسی معکوس و اندازه‌گیری قطعات پیچیده قابل استفاده است. در صنایع خودرو، ماشین‌آلات، هوافضا و تولید تجهیزات صنعتی، این دستگاه می‌تواند برای برداشت داده‌های هندسی و ارزیابی ابعادی قطعات به کار گرفته شود.

طراحی بی‌سیم و پردازش داخلی، استفاده از دستگاه را در محل تولید آسان‌تر می‌کند. به‌جای انتقال همیشگی قطعات به یک ایستگاه اندازه‌گیری ثابت، امکان انجام بخش مهمی از فرایند اسکن و بازرسی در محل قطعه فراهم می‌شود.

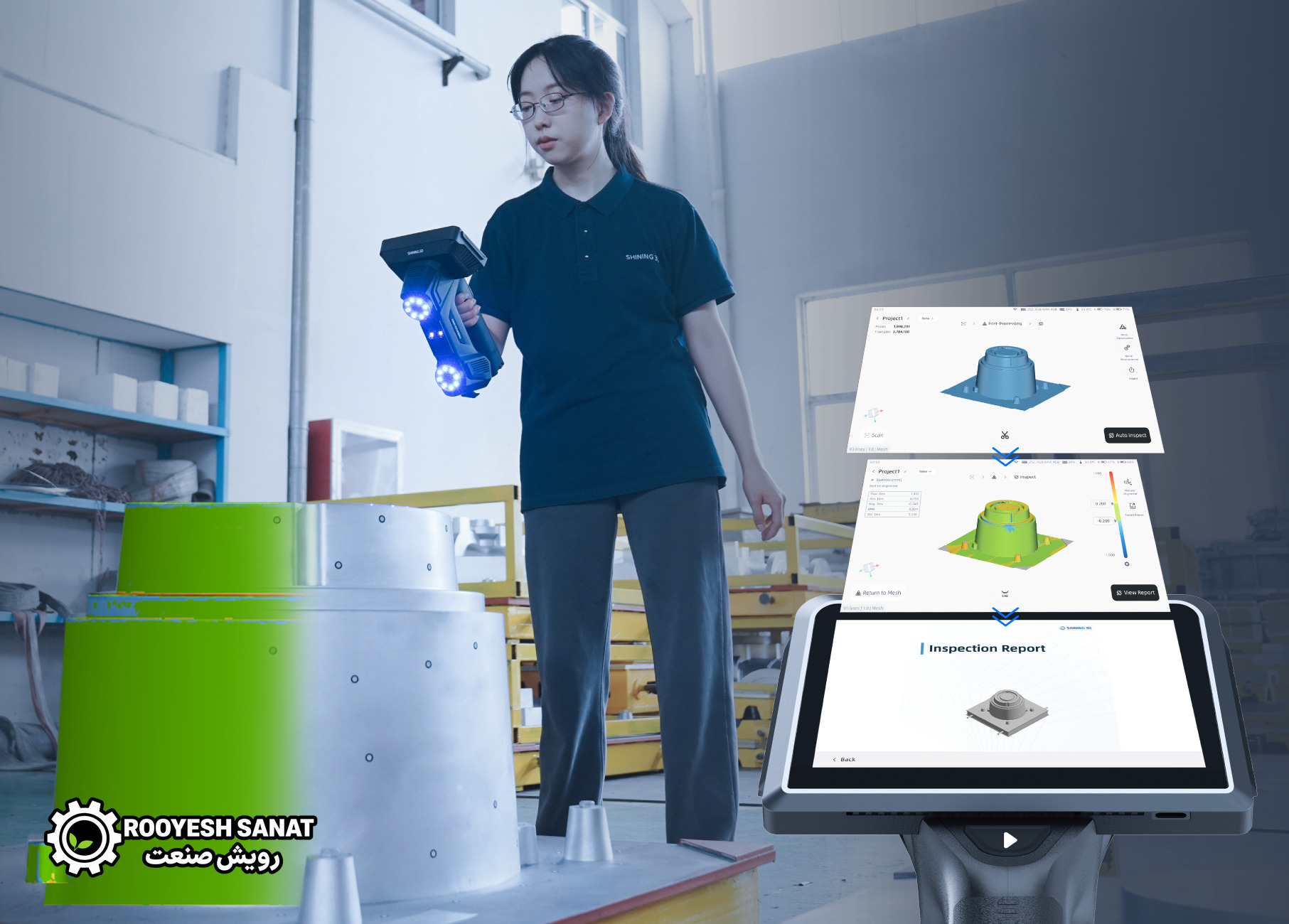

اسکن، بازرسی و گزارش‌دهی روی دستگاه

در پیکربندی FreeScan Omni، قابلیت اسکن تا بازرسی روی خود دستگاه ارائه می‌شود. نرم‌افزار SHINING3D Inspect امکان انجام مراحل مرتبط با اندازه‌گیری و بازرسی را فراهم می‌کند و می‌تواند برای تهیه گزارش‌های قابل استفاده در فرایند کنترل کیفیت به کار رود.

این قابلیت برای مجموعه‌هایی مفید است که به گزارش‌دهی سریع، گردش کار یکپارچه و کاهش وابستگی به رایانه خارجی نیاز دارند. بااین‌حال، امکانات دقیق نرم‌افزاری باید بر اساس پیکربندی خریداری‌شده و ماژول‌های فعال بررسی شوند.

تفاوت اسکنر سه‌بعدی FreeScan Omni با FreeScan Omni Lite

FreeScan Omni و FreeScan Omni Lite از پایه سخت‌افزاری مشترک استفاده می‌کنند، اما امکانات نرم‌افزاری و بازرسی آن‌ها یکسان نیست. نسخه Omni با قابلیت بازرسی روی دستگاه، ماژول SHINING3D Inspect، فتوگرامتری ویدئویی VPG و تشخیص هوشمند ویژگی‌ها در پیکربندی مربوط عرضه می‌شود. نسخه Omni Lite می‌تواند بر اساس نیاز مجموعه با ماژول‌های اختصاصی توسعه پیدا کند.

بنابراین هنگام استعلام قیمت، باید مشخص شود پیشنهاد فروش مربوط به کدام نسخه است و چه ماژول‌هایی در قیمت لحاظ شده‌اند.

مقایسه اسکنرهای سه‌بعدی FreeScan Omni و FreeScan Omni Lite

FreeScan Omni و FreeScan Omni Lite از یک پایه سخت‌افزاری مشترک استفاده می‌کنند؛ اما در امکانات نرم‌افزاری و بازرسی تفاوت دارند.

کاربردهای اسکنر سه‌بعدی FreeScan Omni

۱. کنترل کیفیت صنعتی

ثبت هندسه قطعه و مقایسه داده‌های اسکن‌شده با مدل CAD یا مشخصات مرجع برای بررسی انحراف‌های ابعادی.

۲. بازرسی قطعات خودرو

اسکن و اندازه‌گیری قطعات مکانیکی، اجزای بدنه و قطعات تولیدی برای ارزیابی هندسه و کنترل کیفیت.

۳. صنایع هوافضا

استفاده در فرایندهای بازرسی ابعادی و بررسی تغییر شکل قطعات، با انتخاب روش اندازه‌گیری مناسب و رعایت الزامات پروژه.

۴. ماشین‌آلات و تجهیزات سنگین

دیجیتالی‌سازی قطعات بزرگ و پیچیده و استفاده از VPG برای کمک به کنترل دقت حجمی.

۵. مهندسی معکوس

تهیه داده‌های سه‌بعدی از قطعات فیزیکی برای بازسازی هندسه و آماده‌سازی داده جهت طراحی مجدد.

۶. بازرسی ویژگی‌های هندسی

استفاده از قابلیت تشخیص هوشمند برای شناسایی ویژگی‌هایی مانند سوراخ‌های گرد، سوراخ‌های مستطیلی و شیارها.

۷. کنترل کیفیت در محل تولید

انجام فرایند اسکن و بازرسی در نزدیکی خط تولید، بدون نیاز به جابه‌جایی همیشگی قطعه به ایستگاه اندازه‌گیری ثابت.

۸. گزارش‌دهی و مستندسازی

استفاده از قابلیت‌های نرم‌افزاری نسخه Omni برای تهیه گزارش‌های بازرسی و ثبت نتایج کنترل کیفیت.

تناسب دستگاه با هر کاربرد به ابعاد قطعه، تلرانس مورد نیاز، شرایط سطح، روش اندازه‌گیری و ماژول‌های نرم‌افزاری فعال بستگی دارد.

کدام مدل مناسب‌تر است؟

اگر هدف اصلی شما انجام اسکن، بازرسی ابعادی و تهیه گزارش روی خود دستگاه است، FreeScan Omni را بررسی کنید. اگر در حال حاضر به اسکن مستقل نیاز دارید و می‌خواهید ماژول‌های نرم‌افزاری را متناسب با نیازهای آینده تهیه کنید، Omni Lite نیز می‌تواند گزینه قابل بررسی باشد.

پیش از خرید، فهرست دقیق ماژول‌ها و امکاناتی را که در پیشنهاد فروش لحاظ شده‌اند، از فروشنده دریافت کنید.

راهنمای خرید اسکنر سه‌بعدی SHINING 3D FreeScan Omni

برای انتخاب FreeScan Omni، ابتدا مشخص کنید که هدف اصلی شما اسکن سه‌بعدی، کنترل کیفیت، اندازه‌گیری ویژگی‌های هندسی یا انجام کامل فرایند اسکن تا گزارش بازرسی روی دستگاه است.

پیش از سفارش، موارد زیر را بررسی کنید:

• پیکربندی: مشخص کنید دستگاه FreeScan Omni است یا FreeScan Omni Lite.
• دقت مورد نیاز: دقت اسکن و دقت حجمی موردنیاز پروژه را جداگانه تعیین کنید.
• ابعاد قطعه: برای قطعات بزرگ، نیاز به VPG و روش مناسب کنترل دقت حجمی را بررسی کنید.
• نرم‌افزار: مشخص کنید ماژول SHINING3D Inspect و قابلیت بازرسی روی دستگاه در پیشنهاد فروش وجود دارد یا خیر.
• تجهیزات همراه: اقلام همراه، باتری‌ها، شارژر، نوار مقیاس و سایر تجهیزات را بررسی کنید.
• رایانه: اگر از نرم‌افزار رایانه‌ای استفاده می‌کنید، الزامات سخت‌افزاری رسمی را بررسی کنید.
• کالیبراسیون: گواهی کالیبراسیون و روش تأیید دقت متناسب با کاربرد خود را درخواست کنید.
• خدمات: شرایط پشتیبانی، آموزش، به‌روزرسانی نرم‌افزار و خدمات فنی را مشخص کنید.
• قیمت: قیمت نهایی را با ذکر ماژول‌های نرم‌افزاری، تجهیزات و شرایط تحویل دریافت کنید.

اگر امکان‌پذیر است، قبل از خرید از فروشنده بخواهید قطعه‌ای مشابه قطعات واقعی پروژه شما را اسکن و بازرسی کند. این کار کمک می‌کند مناسب بودن دستگاه و گردش کار نرم‌افزاری آن را بهتر ارزیابی کنید.

جمع‌بندی درباره اسکنر سه‌بعدی FreeScan Omni

اسکنر سه‌بعدی SHINING 3D FreeScan Omni برای مجموعه‌هایی مناسب است که به اسکن صنعتی دقیق، قابلیت جابه‌جایی، پردازش داخلی و بازرسی ابعادی در محل نیاز دارند. دقت اسکن اعلام‌شده ۰٫۰۲ میلی‌متر، حالت‌های مختلف اسکن، فناوری VPG و قابلیت تهیه گزارش بازرسی در پیکربندی Omni، این دستگاه را به گزینه‌ای قابل بررسی برای کنترل کیفیت صنعتی و مهندسی معکوس تبدیل می‌کنند.

پیش از خرید، نسخه دستگاه، ماژول‌های نرم‌افزاری، تجهیزات همراه، شرایط خدمات و قیمت نهایی را بررسی کنید تا پیکربندی انتخاب‌شده با نیازهای اندازه‌گیری و بازرسی مجموعه شما مطابقت داشته باشد.

سوالات متداول در مورد اسکنر سه‌بعدی FreeScan Omni

۱. دقت اسکن اسکنر سه‌بعدی FreeScan Omni چقدر است؟

دقت اسکن اعلام‌شده سازنده ۰٫۰۲ میلی‌متر است. دقت حجمی اعلام‌شده ۰٫۰۲ + ۰٫۰۳ میلی‌متر به‌ازای هر متر است و با VPG به ۰٫۰۲ + ۰٫۰۱۵ میلی‌متر به‌ازای هر متر می‌رسد.

۲. آیا اسکنر سه‌بعدی FreeScan Omni بدون رایانه کار می‌کند؟

بله، دستگاه دارای پردازش داخلی و نمایشگر لمسی است و در پیکربندی کامل Omni می‌تواند مراحل اسکن، بازرسی و گزارش‌دهی را روی خود دستگاه انجام دهد.

۳. حداکثر سرعت اسکن دستگاه اسکنر سه‌بعدی FreeScan Omni چقدر است؟

سرعت اسکن اعلام‌شده تا ۷٬۶۱۹٬۰۰۰ نقطه در ثانیه است. سرعت واقعی به حالت اسکن، هندسه قطعه و شرایط کاری وابسته است.

۴. اسکنر سه‌بعدی FreeScan Omni از چه فناوری نوری استفاده می‌کند؟

این دستگاه از لیزر آبی و نور مادون قرمز VCSEL برای برداشت داده‌های سه‌بعدی استفاده می‌کند.

۵. آیا دستگاه اسکنر سه‌بعدی FreeScan Omni برای اسکن قطعات بزرگ مناسب است؟

دستگاه از فتوگرامتری ویدئویی VPG پشتیبانی می‌کند که برای کمک به کنترل دقت حجمی در پروژه‌های بزرگ کاربرد دارد. مناسب بودن آن باید بر اساس ابعاد قطعه و تلرانس مورد نیاز ارزیابی شود.

۶. تفاوت اسکنر سه‌بعدی FreeScan Omni و Omni Lite چیست؟

هر دو از پایه سخت‌افزاری مشترک استفاده می‌کنند، اما امکانات بازرسی روی دستگاه و ماژول‌های نرم‌افزاری آن‌ها متفاوت است. Omni برای گردش کار یکپارچه اسکن تا بازرسی عرضه می‌شود؛ Omni Lite قابلیت توسعه با ماژول‌های اختصاصی را دارد.

۷. آیا اسکنر سه‌بعدی FreeScan Omni برای مهندسی معکوس مناسب است؟

بله، داده‌های سه‌بعدی اسکن‌شده می‌توانند در بازسازی هندسه و مهندسی معکوس استفاده شوند. تبدیل مش به مدل CAD قابل ویرایش ممکن است به نرم‌افزار تخصصی و پردازش تکمیلی نیاز داشته باشد.

۸. آیا دستگاه اسکنر سه‌بعدی FreeScan Omni به مارکر نیاز دارد؟

حالت مادون قرمز از اسکن بدون مارکر کدگذاری‌شده پشتیبانی می‌کند. برای سایر حالت‌ها و پروژه‌ها، روش هم‌ترازی باید با توجه به هندسه قطعه و روش کاری انتخاب شود.

۹. باتری دستگاه اسکنر سه‌بعدی FreeScan Omni چقدر دوام دارد؟

طبق اطلاعات رسمی سازنده، هر مجموعه باتری برای حداکثر حدود یک ساعت اسکن پیوسته اعلام شده است. دستگاه از باتری‌های قابل تعویض در حین کار پشتیبانی می‌کند.

۱۰. آیا برای استفاده از اسکنر سه‌بعدی FreeScan Omni به رایانه قدرتمند نیاز است؟

برای عملکرد مستقل دستگاه، پردازش داخلی در نظر گرفته شده است. اما اجرای نرم‌افزار روی رایانه خارجی به سخت‌افزار سازگار و قدرتمند نیاز دارد.

۱۱. آیا اسکنر سه‌بعدی FreeScan Omni گزارش بازرسی تهیه می‌کند؟

بله، پیکربندی کامل Omni از قابلیت بازرسی روی دستگاه و تهیه گزارش پشتیبانی می‌کند. امکانات دقیق باید در پیشنهاد فروش و مجوز نرم‌افزار تأیید شوند.

۱۲. قیمت اسکنر سه‌بعدی FreeScan Omni چقدر است؟

قیمت به پیکربندی، ماژول‌های نرم‌افزاری، تجهیزات همراه و شرایط فروش بستگی دارد. برای اطلاع از قیمت روز باید استعلام بگیرید.

۱۳. آیا اسکنر سه‌بعدی FreeScan Omni برای کنترل کیفیت صنعتی مناسب است؟

این دستگاه برای مترولوژی صنعتی و بازرسی ابعادی طراحی شده است. تناسب آن با پروژه به تلرانس‌ها، روش اندازه‌گیری و الزامات کنترل کیفیت مجموعه بستگی دارد.
