معرفی اسکنر سه‌بعدی EinScan Rigil

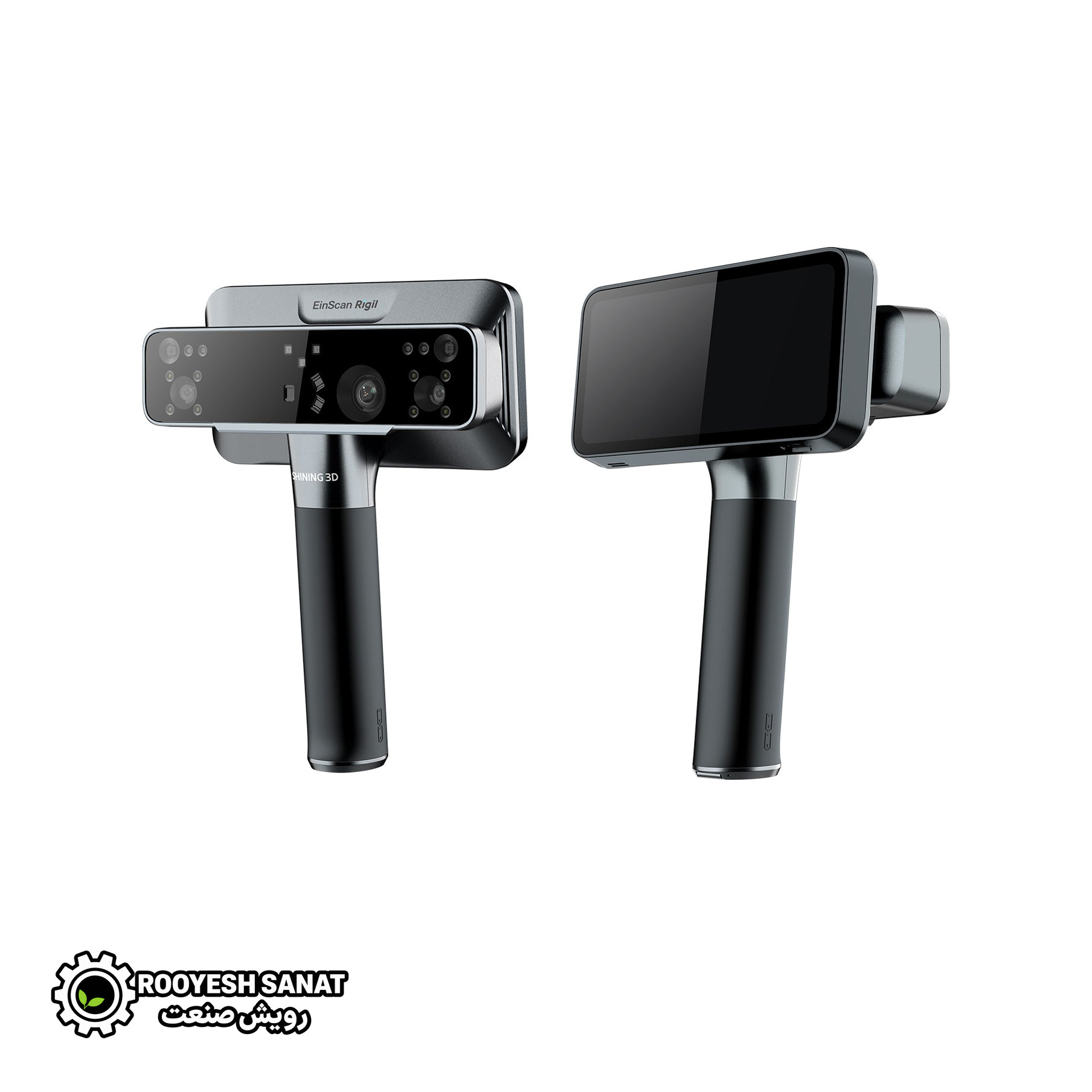

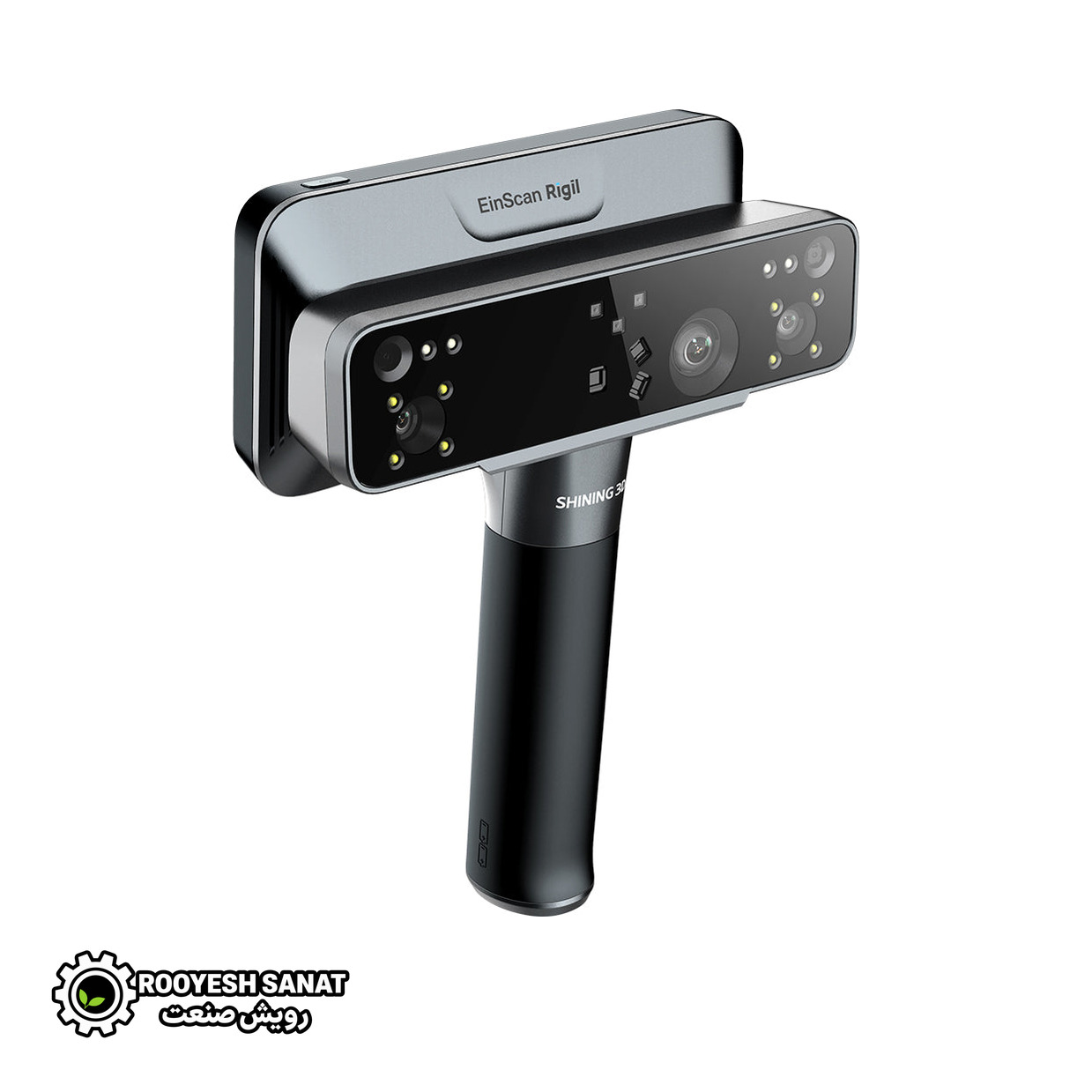

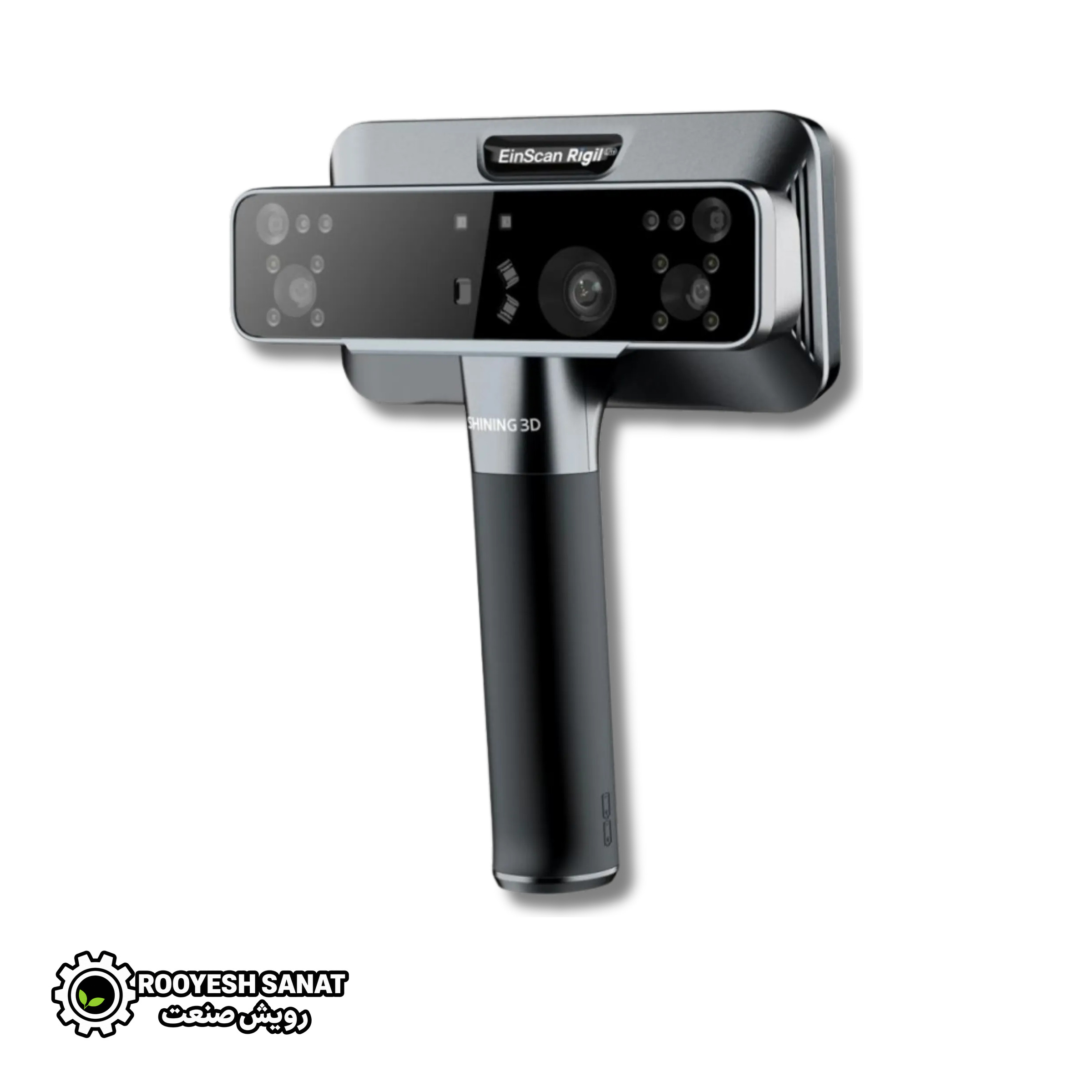

EinScan Rigil یک اسکنر سه‌بعدی دستی از شرکت SHINING 3D است که قابلیت اسکن، پردازش و مدیریت داده‌ها را در یک دستگاه یکپارچه گرد هم می‌آورد. برخلاف اسکنرهایی که برای تمام مراحل کار به اتصال دائمی رایانه نیاز دارند، Rigil می‌تواند در حالت مستقل نیز اسکن و پردازش داده‌ها را انجام دهد.

این ساختار برای مهندسان، طراحان صنعتی و تیم‌هایی که در کارگاه، خط تولید یا محل مشتری کار می‌کنند، اهمیت دارد؛ زیرا وابستگی به رایانه جداگانه را در بسیاری از مراحل کاهش می‌دهد.

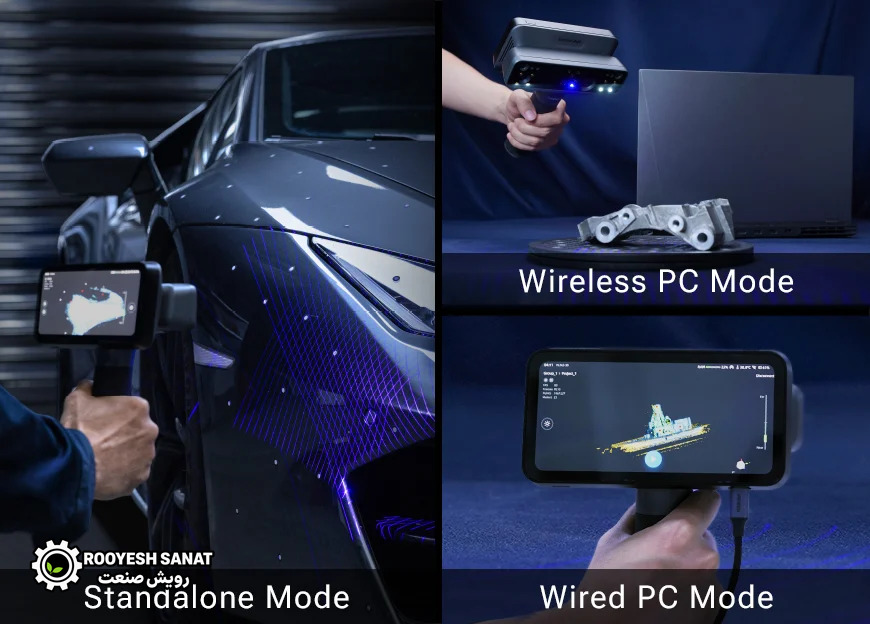

سه حالت کاری برای گردش کار متفاوت

EinScan Rigil از سه حالت کاری پشتیبانی می‌کند. در حالت مستقل، عملیات اسکن و پردازش روی خود دستگاه انجام می‌شود. در حالت بی‌سیم، اسکنر از طریق Wi-Fi 6 به رایانه متصل می‌شود تا از توان پردازشی بیشتر برای پروژه‌های پیچیده و داده‌های حجیم استفاده کند. حالت کابلی نیز از طریق USB Type-C اتصال پایدار را در محیط‌هایی فراهم می‌کند که شبکه بی‌سیم مناسب نیست.

این سه حالت به کاربر امکان می‌دهند بر اساس حجم پروژه، شرایط محیط و نیاز پردازشی، روش کار مناسب را انتخاب کند.

ترکیب اسکن لیزری آبی و مادون قرمز

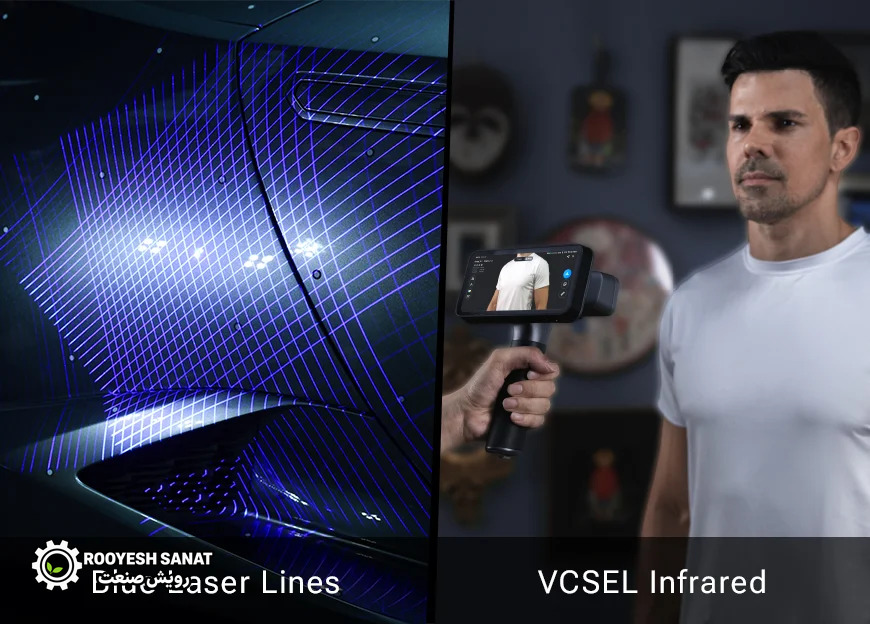

این دستگاه از دو گروه منبع نور بهره می‌برد: لیزر آبی و نور مادون قرمز VCSEL. در حالت Laser HD، خطوط لیزری برای برداشت جزئیات هندسی استفاده می‌شوند. حالت IR Rapid برای پوشش سریع‌تر و اسکن اشیای متوسط تا بزرگ طراحی شده است.

در نسخه استاندارد Rigil، خطوط لیزری متقاطع برای اسکن سریع و خطوط موازی برای ثبت جزئیات به کار می‌روند. امکان تغییر بین حالت‌های لیزری در طول فرایند اسکن نیز به کاربر اجازه می‌دهد سرعت و جزئیات را در یک پروژه متعادل کند.

اسکن بدون مارکر در شرایط مناسب

یکی از قابلیت‌های Rigil، پشتیبانی از اسکن لیزری بدون مارکر با الگوریتم ردیابی ترکیبی لیزر و مادون قرمز است. این قابلیت می‌تواند در پروژه‌هایی که نصب تعداد زیادی مارکر زمان‌بر است، فرایند کار را ساده‌تر کند.

بااین‌حال، اسکن بدون مارکر برای همه قطعات و سطوح تضمین‌شده نیست. شکل جسم، ویژگی‌های هندسی، بافت و شرایط محیط روی کیفیت ردیابی اثر می‌گذارند. در صورت نیاز، می‌توان از مارکرها و روش‌های دیگر هم‌ترازی استفاده کرد.

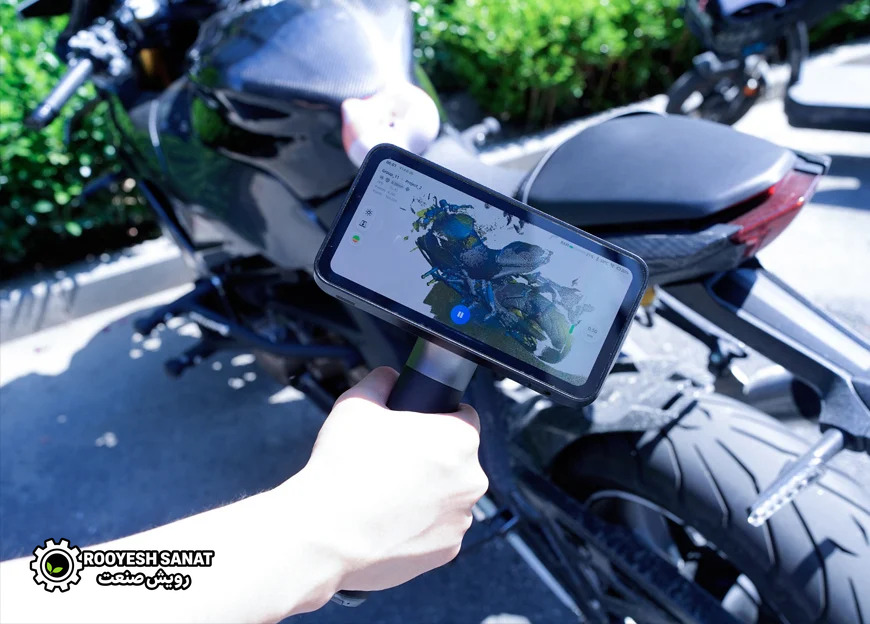

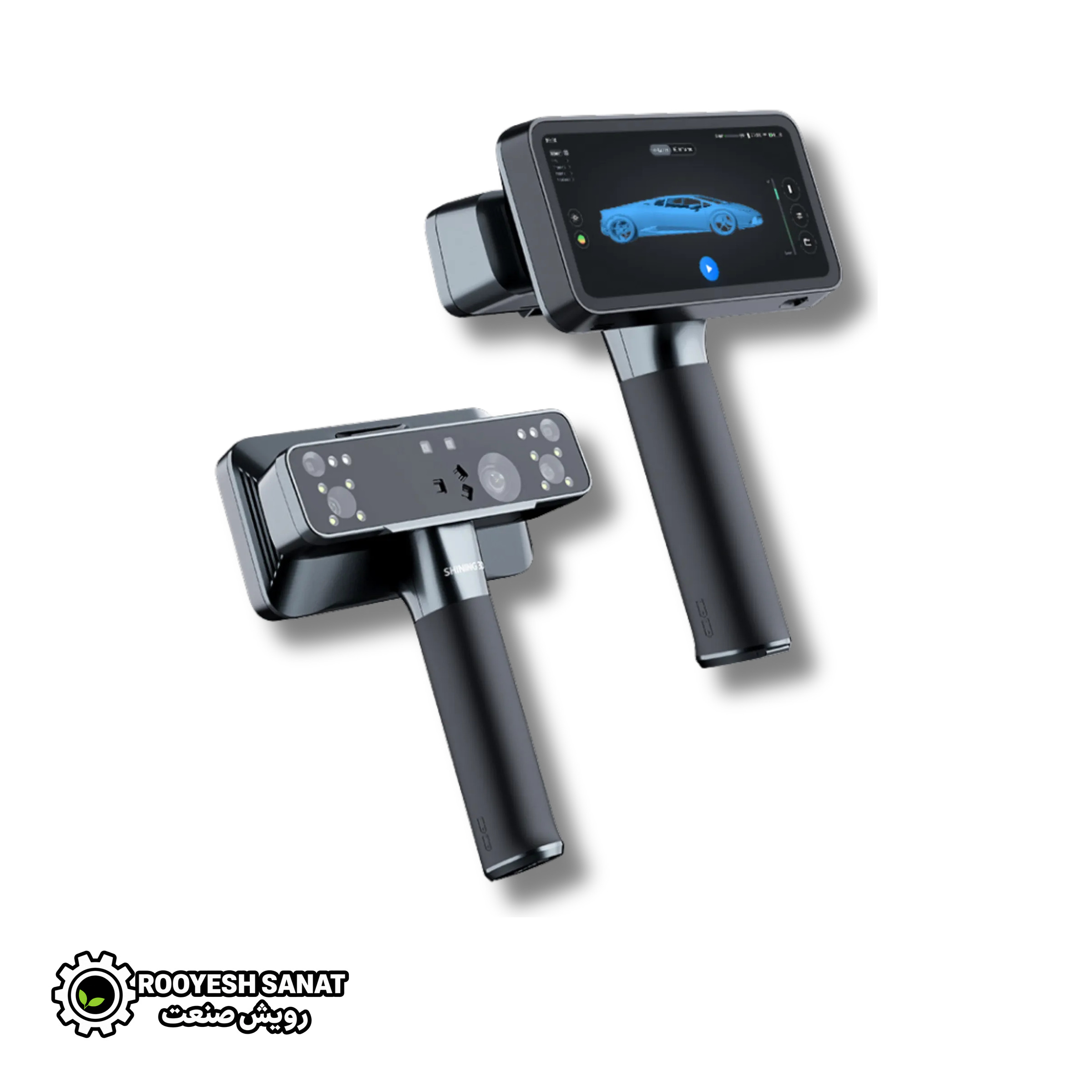

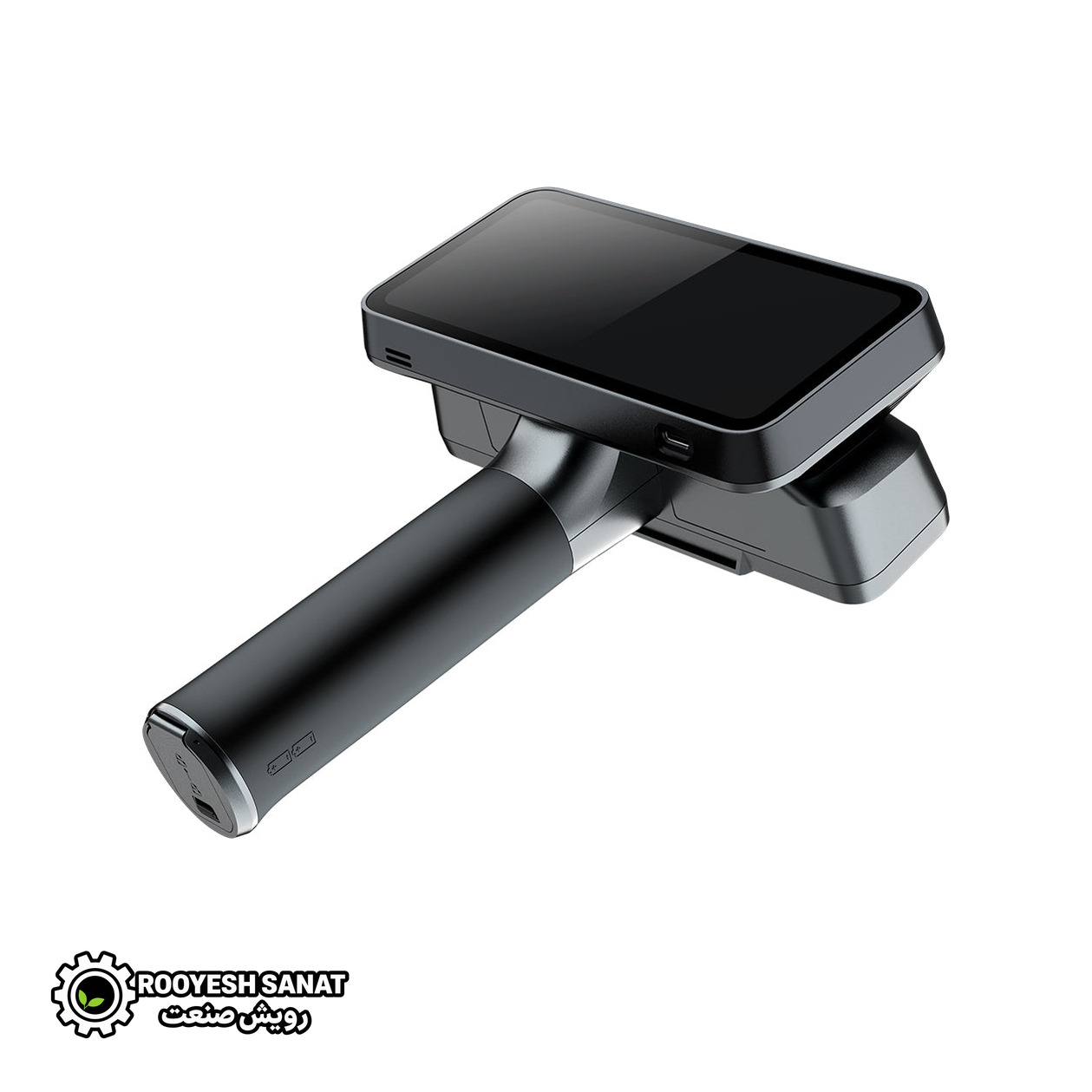

طراحی مستقل با نمایشگر و باتری قابل‌تعویض

Rigil دارای نمایشگر ۶٫۴ اینچی AMOLED با وضوح 2K است و برای ذخیره‌سازی و پردازش داخلی از سخت‌افزار تعبیه‌شده در دستگاه استفاده می‌کند. باتری‌های قابل‌تعویض نیز برای ادامه کار در پروژه‌های طولانی‌تر مفید هستند. طبق اطلاعات رسمی پشتیبانی، زمان اسکن با دو باتری می‌تواند حدود ۳٫۵ تا ۴ ساعت باشد؛ مقدار واقعی به شرایط استفاده وابسته است.

کاربرد در مهندسی معکوس و طراحی محصول

داده‌های حاصل از Rigil می‌توانند برای تهیه مدل سه‌بعدی از قطعات، بازسازی هندسه، طراحی مجدد، مستندسازی و برخی مراحل بازرسی مورد استفاده قرار گیرند. دستگاه از ثبت بافت رنگی نیز پشتیبانی می‌کند؛ قابلیتی که در پروژه‌های دیجیتالی‌سازی اشیا، طراحی و مستندسازی اهمیت دارد.

بااین‌حال، اسکن سه‌بعدی به‌تنهایی مدل CAD نهایی یا گزارش اندازه‌شناسی معتبر تولید نمی‌کند. بسته به پروژه، ممکن است به پاک‌سازی داده، بازسازی سطوح، نرم‌افزار مهندسی معکوس یا بررسی دقت در شرایط واقعی نیاز داشته باشید.

در مجموع، EinScan Rigil برای مجموعه‌هایی مناسب است که علاوه بر اسکن لیزری و مادون قرمز، به پردازش داخلی و آزادی عمل در انتخاب روش اتصال نیز اهمیت می‌دهند.

ویژگی‌های کلیدی اسکنر سه‌بعدی EinScan Rigil

• سه حالت کاری: اسکن مستقل، اتصال بی‌سیم به رایانه و اتصال کابلی به رایانه.
• پردازش داخلی: امکان انجام مراحل اسکن و پردازش بدون اتصال دائمی به رایانه.
• ترکیب دو فناوری نوری: لیزر آبی و مادون قرمز VCSEL.
• دو الگوی اسکن لیزری: خطوط لیزری متقاطع برای سرعت و خطوط موازی برای ثبت جزئیات.
• تغییر حالت لیزری هنگام اسکن: امکان ترکیب داده‌های دو حالت لیزری در یک پروژه.
• اسکن لیزری بدون مارکر: پشتیبانی از ردیابی ترکیبی لیزر و مادون قرمز در نرم‌افزار سازگار.
• نمایشگر داخلی: صفحه‌نمایش ۶٫۴ اینچی AMOLED با وضوح 2K.
• ارتباط بی‌سیم: پشتیبانی از Wi-Fi 6 برای اتصال به رایانه.
• باتری قابل‌تعویض: دو باتری قابل‌شارژ برای افزایش زمان کار.
• ثبت بافت رنگی: دوربین ۵ مگاپیکسلی برای ثبت جزئیات ظاهری سطح.
• پردازش و ویرایش روی دستگاه: امکاناتی برای اصلاح، برش، پاک‌سازی و مدیریت داده‌های اسکن‌شده.
• کاربرد در فضای باز: قابلیت کار در نور محیطی روشن در محدوده‌های اعلام‌شده سازنده.
• پشتیبانی از سطوح تیره و بازتابنده: سازنده قابلیت اسکن برخی سطوح فلزی تیره و بازتابنده بدون اسپری را اعلام کرده است؛ نتیجه باید روی نمونه واقعی بررسی شود.

کاربردهای اسکنر سه‌بعدی EinScan Rigil

کاربردهای صنعتی و مهندسی

• اسکن قطعات مکانیکی و صنعتی برای تهیه مدل سه‌بعدی

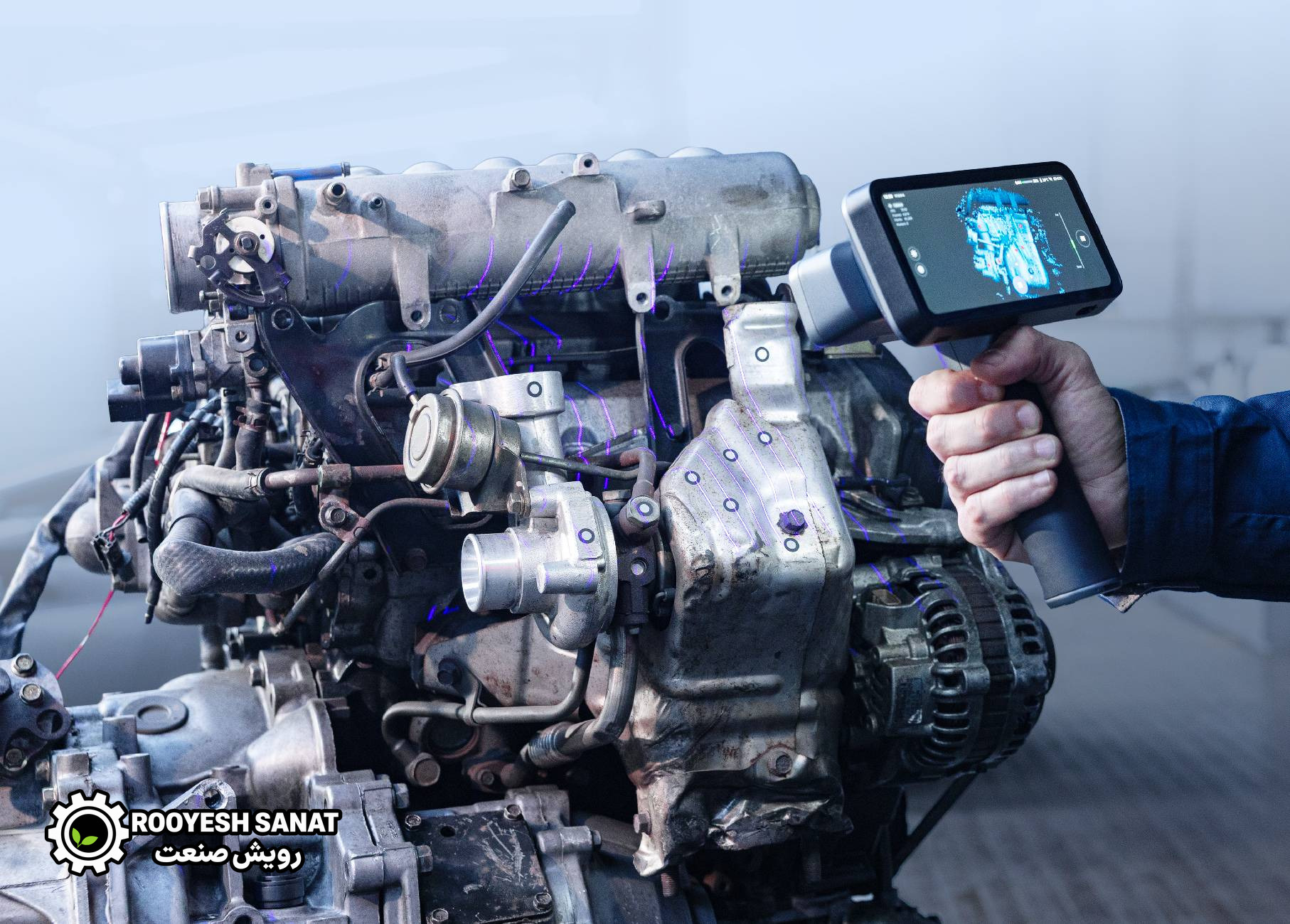

• برداشت هندسه اجزای خودرو و تجهیزات
• تهیه داده اولیه برای مهندسی معکوس
• مستندسازی قطعات فاقد نقشه دیجیتال
• ثبت هندسه برای بازطراحی و توسعه محصول

کاربردهای کنترل و بررسی قطعات

• مقایسه داده اسکن با مدل مرجع در نرم‌افزارهای سازگار
• تهیه داده برای بررسی شکل و ابعاد قطعات
• ثبت هندسه برای مستندسازی فرایند تولید

برای بازرسی ابعادی حساس، باید قابلیت دستگاه و نرم‌افزار مورد استفاده با الزامات اندازه‌شناسی پروژه تطبیق داده شود.

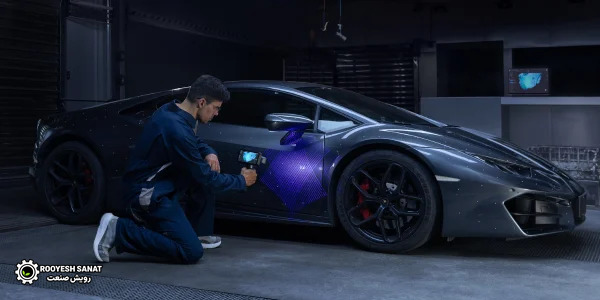

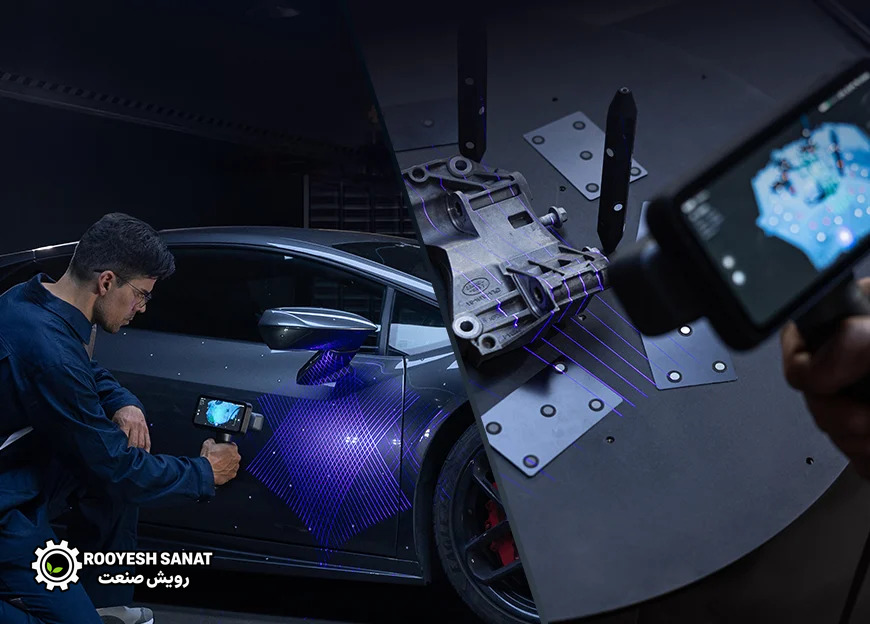

کاربردهای خودرو و قطعات بزرگ

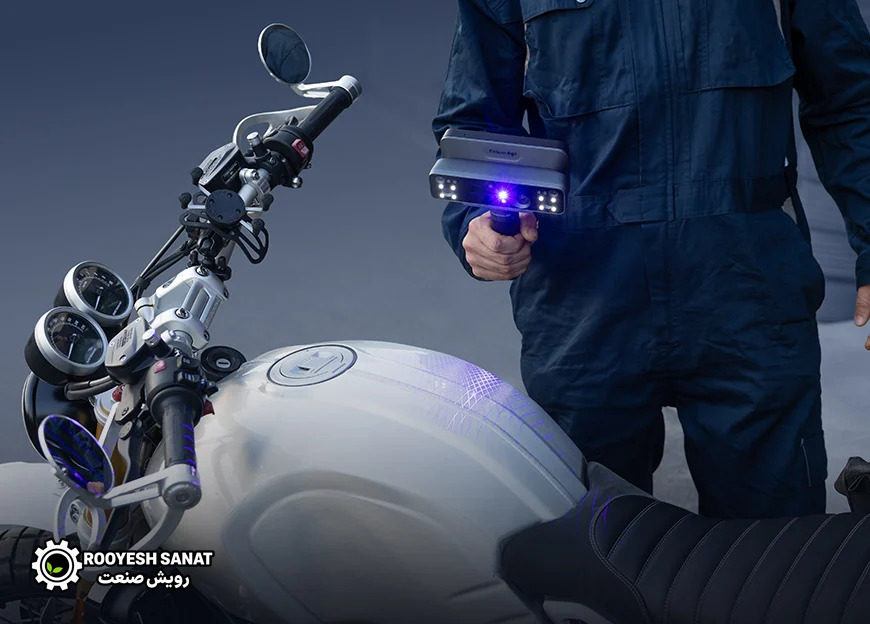

• اسکن اجزای خودرو و قطعات بدنه
• ثبت شکل تجهیزات و قطعات متوسط تا بزرگ
• برداشت داده در محل کارگاه یا محل مشتری
• تهیه مدل دیجیتال برای طراحی مجدد یا تعمیر قطعات

کاربردهای هنری و دیجیتال

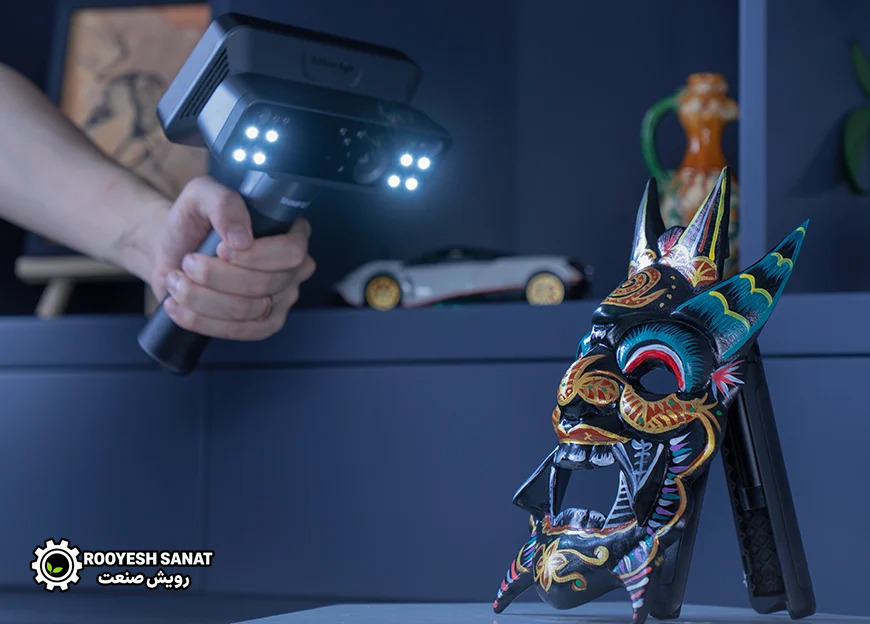

• دیجیتالی‌سازی مجسمه‌ها و اشیای هنری
• ثبت شکل و بافت اشیا برای آرشیو
• تهیه مدل‌های سه‌بعدی برای پروژه‌های بصری
• استفاده از بافت رنگی در پروژه‌های طراحی و مستندسازی

کاربردهای میدانی و مستقل

• پروژه‌هایی که دسترسی دائمی به رایانه ندارند
• برداشت سه‌بعدی در محل مشتری یا خط تولید
• اسکن‌هایی که نیازمند جابه‌جایی مکرر بین محیط‌های کاری هستند

توجه: اسکنر، داده سه‌بعدی تولید می‌کند؛ آماده‌سازی مدل CAD، تعمیر هندسه و اعتبارسنجی ابعاد ممکن است به نرم‌افزارها و مراحل تکمیلی نیاز داشته باشد.

مقایسه با مدل نزدیک از همان برند: EinScan Rigil Lite

راهنمای انتخاب: اگر سرعت پردازش، ظرفیت ذخیره‌سازی و عملکرد لیزری بالاتر برای پروژه شما اهمیت دارد، Rigil گزینه قوی‌تری در این خانواده است. اگر می‌خواهید از مزیت اسکن مستقل استفاده کنید اما به حداکثر مشخصات نسخه اصلی نیاز ندارید، Rigil Lite را نیز بررسی کنید. پیش از انتشار مشخصات نسخه Lite در صفحه فروش، مقادیر دقیق را از بروشور همان نسخه تأیید کنید.

راهنمای انتخاب و خرید اسکنر سه‌بعدی EinScan Rigil

پیش از خرید EinScan Rigil، موارد زیر را بررسی کنید:

1. نیاز به اسکن مستقل: اگر نمی‌خواهید همیشه رایانه جداگانه همراه داشته باشید، قابلیت اسکن و پردازش داخلی این مدل را در نظر بگیرید.
2. اندازه قطعات: مشخص کنید بیشتر قطعات کوچک، متوسط یا بزرگ را اسکن می‌کنید تا حالت لیزری یا مادون قرمز را متناسب با نیاز انتخاب کنید.
3. دقت موردنیاز: برای مهندسی معکوس حساس و بازرسی ابعادی، دقت حجمی را با تلرانس پروژه مقایسه کنید و شرایط آزمون را از فروشنده بخواهید.
4. سطح قطعه: اگر قطعات شما تیره، براق یا فاقد جزئیات هندسی هستند، اسکن آزمایشی انجام دهید و امکان استفاده از مارکر را بررسی کنید.
5. حجم پروژه: برای پروژه‌های بزرگ و داده‌های حجیم، ظرفیت ذخیره‌سازی و عملکرد پردازش اهمیت دارد.
6. مدت کار در محل: زمان کار باتری، تعداد باتری‌های داخل بسته و امکان شارژ در حین استفاده را بررسی کنید.
7. نرم‌افزار موردنیاز: اگر قصد دارید داده‌ها را برای مهندسی معکوس، مدل‌سازی CAD یا بررسی ابعادی استفاده کنید، سازگاری نرم‌افزار و قالب‌های خروجی را تأیید کنید.
8. نسخه دقیق دستگاه: Rigil و Rigil Lite مشخصات یکسانی ندارند؛ نام مدل را در پیش‌فاکتور و فاکتور کنترل کنید.
9. خدمات و آموزش: شرایط گارانتی، آموزش، به‌روزرسانی نرم‌افزار و خدمات پس از فروش را از فروشنده استعلام بگیرید.
10. آزمون واقعی پیش از خرید: در صورت امکان، دستگاه را روی قطعه‌ای مشابه نمونه‌های کاری خود آزمایش کنید و کیفیت داده، سرعت پردازش و مراحل اصلاح را بسنجید.

توصیه خرید: EinScan Rigil را زمانی در اولویت قرار دهید که اسکنر دستی با قابلیت کار مستقل، اتصال بی‌سیم و کابلی و چند روش اسکن می‌خواهید. برای کاربردهای اندازه‌شناسی حساس، تأیید مشخصات دقت و اجرای آزمون عملی پیش از خرید ضروری است.

مخاطبان مناسب اسکنر سه‌بعدی EinScan Rigil

• شرکت‌های مهندسی معکوس و طراحی صنعتی
• مهندسان و طراحان توسعه محصول
• تولیدکنندگان قطعات صنعتی و خودرو
• تیم‌های کنترل کیفیت و بررسی هندسه قطعات، با رعایت الزامات اندازه‌شناسی پروژه
• کارگاه‌هایی که به اسکن در محل مشتری یا خط تولید نیاز دارند
• مجموعه‌های دیجیتالی‌سازی اشیای هنری و فرهنگی
• تولیدکنندگان مدل سه‌بعدی و محتوای دیجیتال
• کاربرانی که پردازش داخلی و حذف وابستگی دائمی به رایانه برایشان اهمیت دارد

این دستگاه برای کاربرانی که فقط اسکن‌های ساده و کم‌حجم انجام می‌دهند، ممکن است امکاناتی بیش از نیازشان داشته باشد. انتخاب نهایی باید بر اساس نوع پروژه و هزینه کل گردش کار انجام شود.

جمع‌بندی تخصصی درمورد اسکنر سه‌بعدی EinScan Rigil

اسکنر سه‌بعدی EinScan Rigil یکی از اسکنرهای سه‌بعدی دستی SHINING 3D است که پردازش داخلی، نمایشگر، باتری قابل‌تعویض و سه حالت کاری را در کنار فناوری‌های لیزری و مادون قرمز ارائه می‌کند. این ترکیب برای کاربرانی که در محیط‌های مختلف کار می‌کنند یا به اتصال دائمی رایانه وابسته نیستند، مزیت مهمی به شمار می‌رود.

در مقایسه با EINSTAR Rockit و EINSTAR 2، ویژگی متمایز Rigil قابلیت اسکن و پردازش مستقل روی دستگاه است. این مدل همچنین از الگوهای لیزری متقاطع و موازی و حالت مادون قرمز پشتیبانی می‌کند.

با وجود این امکانات، انتخاب دستگاه باید بر اساس دقت موردنیاز، اندازه قطعات، شرایط سطح و نرم‌افزار مورد استفاده انجام شود. اگر هدف، اندازه‌گیری صنعتی با تلرانس محدود است، مشخصات دقت و نتایج آزمون در شرایط واقعی باید پیش از خرید تأیید شوند.

در مجموع، اسکنر سه‌بعدی EinScan Rigil برای مجموعه‌هایی که به یک راهکار یکپارچه و قابل‌حمل برای اسکن سه‌بعدی نیاز دارند، گزینه‌ای قابل‌بررسی است؛ به‌خصوص زمانی که آزادی عمل در محل پروژه و پردازش داخلی اهمیت داشته باشد.

سؤالات متداول درباره اسکنر سه‌بعدی EinScan Rigil

۱. اسکنر سه‌بعدی اسکنر سه‌بعدی EinScan Rigil برای چه کاربردهایی مناسب است؟

این دستگاه برای اسکن قطعات صنعتی و خودرو، طراحی محصول، مهندسی معکوس، دیجیتالی‌سازی اشیا و پروژه‌هایی که به اسکن در محل نیاز دارند، قابل‌استفاده است.

۲. تفاوت اسکنر سه‌بعدی EinScan Rigil با اسکنرهای معمولی چیست؟

Rigil علاوه بر اتصال به رایانه، قابلیت اسکن و پردازش مستقل دارد. نمایشگر و سخت‌افزار داخلی آن امکان مدیریت بسیاری از مراحل کار را بدون اتصال دائمی به رایانه فراهم می‌کنند.

۳. اسکنر سه‌بعدی EinScan Rigil چه حالت‌های کاری دارد؟

سه حالت مستقل، اتصال بی‌سیم به رایانه از طریق Wi-Fi 6 و اتصال کابلی به رایانه از طریق USB Type-C.

۴. تفاوت Laser HD و IR Rapid چیست؟

Laser HD از لیزر آبی برای برداشت جزئیات هندسی استفاده می‌کند. IR Rapid با فناوری مادون قرمز برای اسکن سریع‌تر و پوشش سطوح بزرگ‌تر طراحی شده است.

۵. آیا اسکنر سه‌بعدی EinScan Rigil بدون مارکر اسکن می‌کند؟

بله، در شرایط مناسب از اسکن لیزری بدون مارکر با ردیابی ترکیبی لیزر و مادون قرمز پشتیبانی می‌کند. بااین‌حال، در بعضی قطعات استفاده از مارکر برای ردیابی پایدارتر ضروری است.

۶. دقت اسکن اسکنر سه‌بعدی EinScan Rigil چقدر است؟

سازنده برای حالت Laser HD دقت حجمی تا ۰٫۰۴ + ۰٫۰۶ میلی‌متر به‌ازای هر متر و برای حالت IR Rapid تا ۰٫۱ + ۰٫۳ میلی‌متر به‌ازای هر متر اعلام کرده است. این اعداد با دقت تک‌فریم یکسان نیستند و عملکرد واقعی به شرایط اسکن و اندازه قطعه وابسته است.

۷. آیا این دستگاه برای اسکن قطعات خودرو مناسب است؟

بله، برای ثبت هندسه قطعات و بخش‌هایی از خودرو قابل‌بررسی است. انتخاب حالت اسکن به اندازه قطعه، جزئیات موردنیاز و شرایط سطح بستگی دارد.

۸. آیا می‌توان از اسکنر سه‌بعدی EinScan Rigil در فضای باز استفاده کرد؟

بله، سازنده استفاده در فضای باز و کار در نور محیطی روشن را مطرح کرده است. برای نتیجه مناسب باید شرایط نور، فاصله کاری و وضعیت سطح رعایت شود.

۹. باتری اسکنر سه‌بعدی EinScan Rigil چقدر دوام دارد؟

طبق اطلاعات رسمی پشتیبانی، زمان اسکن با دو باتری می‌تواند حدود ۳٫۵ تا ۴ ساعت باشد. مدت واقعی به شرایط استفاده وابسته است.

۱۰. آیا اسکنر سه‌بعدی EinScan Rigil رنگ و بافت سطح را ثبت می‌کند؟

بله، این دستگاه دوربین ۵ مگاپیکسلی برای ثبت بافت دارد. کیفیت بافت نهایی به شرایط تصویربرداری و پردازش نرم‌افزاری بستگی دارد.

۱۱. آیا اسکنر سه‌بعدی EinScan Rigil برای مهندسی معکوس مناسب است؟

داده‌های آن می‌توانند مبنای بازسازی هندسه و مهندسی معکوس باشند. برای تولید مدل CAD نهایی ممکن است به نرم‌افزار تخصصی و اصلاح داده‌ها نیاز باشد.

۱۲. تفاوت EinScan Rigil و Rigil Lite چیست؟

طبق اطلاعات رسمی سری، Rigil از ۲۵+۲۵ خط لیزری متقاطع، ۳۲ گیگابایت RAM و یک ترابایت SSD بهره می‌برد؛ درحالی‌که Rigil Lite از ۱۷+۱۷ خط لیزری متقاطع، ۲۴ گیگابایت RAM و ۵۱۲ گیگابایت حافظه استفاده می‌کند. مقدار دقیق مشخصات دقت نسخه Lite را باید از مستندات همان نسخه بررسی کرد.

۱۳. آیا اسکنر سه‌بعدی EinScan Rigil برای چاپ سه‌بعدی مناسب است؟

داده‌های اسکن را می‌توان برای آماده‌سازی مدل چاپ سه‌بعدی به کار برد، اما ممکن است به پاک‌سازی مش، اصلاح هندسه و بررسی فایل در نرم‌افزار چاپ نیاز باشد.

۱۴. آیا این دستگاه برای کنترل کیفیت صنعتی مناسب است؟

می‌تواند داده سه‌بعدی برای بررسی هندسه قطعات فراهم کند؛ اما برای اندازه‌شناسی حساس، باید دقت قابل‌دستیابی، روش اعتبارسنجی و سازگاری با الزامات پروژه به‌طور جداگانه تأیید شود.

۱۵. آیا برای استفاده از اسکنر سه‌بعدی EinScan Rigil همیشه به رایانه نیاز داریم؟

خیر. یکی از قابلیت‌های اصلی آن، کار مستقل است. بااین‌حال، برای بعضی پروژه‌های پیچیده، اتصال به رایانه می‌تواند توان پردازش بیشتری در اختیار کاربر قرار دهد.
