اسکنر سه‌بعدی EinScan Pro 2X V2 | اسکن دستی دقیق و سریع

معرفی محصول(برای شناخت بهتر محصول میتوانید به پادکست زیر گوش فرا دهید)

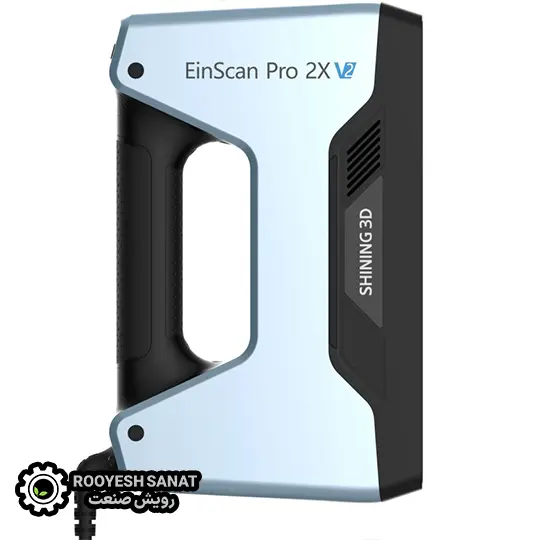

معرفی اسکنر سه‌بعدی EinScan Pro 2X V2

اسکنر سه‌بعدی EinScan Pro 2X V2 از محصولات چندمنظوره شرکت SHINING 3D است که برای ثبت هندسه قطعات و تبدیل اشیای فیزیکی به داده‌های سه‌بعدی دیجیتال طراحی شده است. این دستگاه در پروژه‌های طراحی صنعتی، نمونه‌سازی، مستندسازی قطعات و مهندسی معکوس کاربرد دارد.

اسکن دستی با دو حالت کاری

این مدل دو حالت اصلی اسکن دستی دارد: حالت HD برای ثبت جزئیات هندسی و حالت Rapid برای دریافت سریع‌تر داده‌ها. در حالت HD، دقت اسکن اعلام‌شده تا ۰٫۰۴۵ میلی‌متر و سرعت تا ۳٬۰۰۰٬۰۰۰ نقطه در ثانیه است. در حالت Rapid، سرعت اعلام‌شده تا ۱٬۵۰۰٬۰۰۰ نقطه در ثانیه و دقت تا ۰٫۱ میلی‌متر است.

انتخاب بین این دو حالت به نوع قطعه، سطح جزئیات موردنیاز و زمان در دسترس برای اسکن بستگی دارد.

فناوری نور LED و روش‌های هم‌ترازی

EinScan Pro 2X V2 از نور LED استفاده می‌کند و برای هم‌ترازی داده‌ها، روش‌هایی مانند استفاده از نشانگرها، ویژگی‌های هندسی و ترکیب نشانگرها با ویژگی‌های هندسی را پشتیبانی می‌کند. هم‌ترازی مبتنی بر بافت نیز در حالت‌ها و گردش‌کارهای سازگار قابل استفاده است.

برای قطعاتی که شکل هندسی مشخصی ندارند یا سطح آن‌ها برای ردیابی مناسب نیست، ممکن است استفاده از نشانگرها به بهبود روند اسکن کمک کند.

اسکن ثابت با تجهیزات افزوده‌شونده

این مدل با تجهیزات سازگار می‌تواند در حالت اسکن ثابت نیز استفاده شود. در این روش، اسکنر و قطعه در چیدمانی مشخص قرار می‌گیرند تا داده‌ها از چند زاویه ثبت شوند. دقت اسکن ثابت اعلام‌شده تا ۰٫۰۴ میلی‌متر برای هر برداشت است؛ این مقدار با دقت حجمی کل مدل یکسان نیست.

دسترسی به این حالت و تجهیزات موردنیاز باید بر اساس بسته خرید و افزونه‌های همراه دستگاه بررسی شود.

ثبت رنگ و بافت

EinScan Pro 2X V2 در پیکربندی سازگار با Color Pack می‌تواند اطلاعات رنگ و بافت را نیز ثبت کند. این قابلیت برای مستندسازی بصری محصولات، ساخت مدل‌های رنگی و پروژه‌هایی که ظاهر سطح اهمیت دارد، مفید است. ثبت رنگ را نباید بدون بررسی تجهیزات همراه، قابلیت استاندارد همه بسته‌های فروش در نظر گرفت.

کاربرد در مهندسی معکوس

داده‌های حاصل از اسکن می‌توانند به‌عنوان مرجع برای بازسازی قطعه، طراحی مجدد یا آماده‌سازی مدل اولیه استفاده شوند. برای تبدیل مش اسکن‌شده به مدل CAD پارامتریک، انجام تحلیل ابعادی یا تهیه نقشه تولید، ممکن است به نرم‌افزارهای تخصصی و مراحل پردازش تکمیلی نیاز باشد.

انتخابی برای پروژه‌های حرفه‌ای

EinScan Pro 2X V2 برای کاربرانی مناسب است که به ترکیبی از اسکن دستی، انتخاب بین سرعت و جزئیات و امکان توسعه گردش‌کار با تجهیزات جانبی نیاز دارند. پیش از خرید باید اندازه قطعات، دقت موردنیاز، نوع سطح، نرم‌افزار و افزونه‌های موردنیاز بررسی شوند.

جدول مشخصات فنی اسکنر سه‌بعدی EinScan Pro 2X V2

مشخصات عمومی

نکات تفسیر مشخصات

• دقت اسکن، دقت حجمی و فاصله نقاط سه مفهوم متفاوت‌اند.
• مقدار ۰٫۰۴۵ میلی‌متر مربوط به حالت دستی HD است و نباید به همه حالت‌های دستگاه تعمیم داده شود.
• دقت ۰٫۰۴ میلی‌متر در حالت اسکن ثابت، دقت هر برداشت اعلام‌شده است و معادل تضمین دقت کل مدل در همه ابعاد نیست.
• برای رنگی‌اسکن‌کردن و استفاده از تجهیزات ثابت، پیکربندی بسته خرید را بررسی کنید.
• مشخصات رایانه پیشنهادی ممکن است با نسخه نرم‌افزار و گردش‌کار تغییر کند؛ پیش از خرید، فهرست رسمی همان نسخه را بررسی کنید.

کاربردهای اسکنر سه‌بعدی EinScan Pro 2X V2

۱. مهندسی معکوس قطعات صنعتی

ثبت هندسه قطعات موجود برای بازسازی شکل، بررسی ساختار، طراحی مجدد و ایجاد داده مرجع برای نرم‌افزارهای مهندسی.

۲. طراحی و توسعه محصول

دیجیتالی‌سازی نمونه‌های فیزیکی برای اصلاح فرم، توسعه نسخه جدید محصول و مقایسه نمونه اولیه با طراحی موردنظر.

۳. نمونه‌سازی سریع

تهیه داده سه‌بعدی برای ساخت نمونه اولیه و آماده‌سازی هندسه در گردش‌کارهای ساخت دیجیتال.

۴. قطعه‌سازی و تعمیرات صنعتی

ثبت شکل قطعاتی که نقشه یا فایل سه‌بعدی آن‌ها در دسترس نیست و ایجاد مرجع برای بازسازی یا تولید مجدد.

۵. کنترل و بررسی هندسی

استفاده از داده اسکن برای مقایسه شکل قطعه با مدل مرجع، مشروط به اعتبارسنجی روش اندازه‌گیری و نرم‌افزار مورد استفاده.

۶. اسکن اشیای طراحی‌شده

ثبت هندسه محصولات، قطعات تزئینی و نمونه‌های فیزیکی برای مستندسازی، آرشیو یا طراحی دیجیتال.

۷. تولید مدل برای چاپ سه‌بعدی

ایجاد مش سه‌بعدی از قطعه موجود و آماده‌سازی آن برای چاپ، پس از بررسی و اصلاح هندسه در صورت نیاز.

۸. دیجیتالی‌سازی رنگی

در صورت استفاده از Color Pack سازگار، ثبت رنگ و بافت برای نمایش بصری محصول و مستندسازی دقیق‌تر ظاهر آن.

نکته: برای قطعات بسیار بزرگ، بسیار ریز، شفاف یا براق، مناسب بودن دستگاه باید بر اساس شرایط واقعی پروژه و نیاز به آماده‌سازی سطح بررسی شود.

مقایسه EinScan Pro 2X V2 با EinScan Pro HD

EinScan Pro HD یکی از مدل‌های نزدیک در خانواده اسکنرهای دستی چندمنظوره SHINING 3D است. هر دو مدل برای ثبت هندسه و استفاده در گردش‌کارهای طراحی و مهندسی معکوس توسعه یافته‌اند، اما باید مشخصات نسخه دقیق دستگاه و افزونه‌های همراه را در نظر گرفت.

کدام مدل مناسب‌تر است؟

اگر می‌خواهید بین این دو مدل انتخاب کنید، تنها به عدد دقت اسمی توجه نکنید. نسخه دقیق دستگاه، سرعت در حالت موردنیاز، تجهیزات همراه، نرم‌افزار، خدمات پشتیبانی و هزینه کل سیستم را بررسی کنید.

EinScan Pro HD ممکن است برای پروژه‌هایی که مشخصات آن با نیاز ثبت جزئیات تطابق دارد، انتخاب مناسبی باشد. EinScan Pro 2X V2 نیز با حالت‌های اسکن دستی و قابلیت توسعه با تجهیزات سازگار، گزینه‌ای قابل بررسی برای کاربری چندمنظوره است.

برای تصمیم نهایی، بهتر است هر دو دستگاه را روی یک قطعه مشابه پروژه خود آزمایش کنید.

مقایسه EinScan Pro 2X V2 با Artec Space Spider

Artec Space Spider یک اسکنر دستی حرفه‌ای از برند Artec 3D است که برای ثبت جزئیات قطعات کوچک و متوسط و ساخت مدل‌های سه‌بعدی دقیق کاربرد دارد. این دستگاه از نظر کاربرد در دیجیتالی‌سازی قطعات و مهندسی معکوس می‌تواند یکی از گزینه‌های مقایسه با EinScan Pro 2X V2 باشد.

جمع‌بندی مقایسه

EinScan Pro 2X V2 برای کاربرانی مناسب است که به حالت‌های متفاوت اسکن و امکان توسعه سیستم با تجهیزات سازگار نیاز دارند. Artec Space Spider برای پروژه‌هایی که ثبت جزئیات قطعات کوچک و متوسط و گردش‌کار بدون نشانگر اهمیت دارد، گزینه قابل بررسی است.

اعداد دقت و وضوح دو دستگاه یک مفهوم واحد ندارند و روش‌های آزمون نیز ممکن است متفاوت باشند؛ بنابراین نباید فقط بر اساس اعداد اسمی تصمیم گرفت. پیش از انتخاب، اندازه قطعه، کیفیت سطح، زمان پردازش، هزینه نرم‌افزار و پشتیبانی را مقایسه کنید.

راهنمای خرید اسکنر سه‌بعدی EinScan Pro 2X V2

برای انتخاب EinScan Pro 2X V2، ابتدا نیاز واقعی پروژه را مشخص کنید. انتخاب حالت اسکن، تجهیزات جانبی و رایانه مناسب می‌تواند بر کیفیت خروجی و هزینه نهایی تأثیر بگذارد.

۱. دقت موردنیاز را تعیین کنید

اگر ثبت جزئیات هندسی اولویت دارد، مشخصات حالت HD را بررسی کنید. اگر سرعت بالاتر مهم‌تر است، حالت Rapid را نیز در نظر بگیرید.

۲. اندازه قطعات را مشخص کنید

ابعاد و شکل قطعه بر انتخاب روش اسکن و هم‌ترازی تأثیر می‌گذارند. برای قطعات بزرگ یا هندسه‌های پیچیده، مسیر اسکن و دقت حجمی اهمیت ویژه‌ای دارند.

۳. نیاز به اسکن رنگی را بررسی کنید

اگر ثبت رنگ و بافت ضروری است، پیش از خرید مطمئن شوید Color Pack یا تجهیزات موردنیاز در بسته انتخابی وجود دارد.

۴. تجهیزات اسکن ثابت را بررسی کنید

اگر قصد دارید قطعات را روی میز یا صفحه گردان اسکن کنید، از سازگاری و موجود بودن تجهیزات ثابت موردنیاز اطمینان حاصل کنید.

۵. رایانه و نرم‌افزار را ارزیابی کنید

سیستم باید با نسخه نرم‌افزار اسکن و پردازش سازگار باشد. برای پروژه‌های سنگین، حافظه و توان پردازشی کافی اهمیت دارد.

۶. جنس سطح را در نظر بگیرید

برای قطعات شفاف، براق یا بازتابنده، درباره نیاز به آماده‌سازی سطح و محدودیت‌های اسکن از فروشنده سؤال کنید.

۷. خروجی را با نرم‌افزار مقصد تطبیق دهید

اگر مدل را برای چاپ سه‌بعدی، CAD یا کنترل هندسی می‌خواهید، فرمت خروجی و مراحل تبدیل مش به مدل مهندسی را بررسی کنید.

۸. هزینه کل سیستم را محاسبه کنید

قیمت اسکنر تنها بخشی از هزینه است. تجهیزات جانبی، نرم‌افزار، رایانه، آموزش، خدمات پس از فروش و پشتیبانی را نیز لحاظ کنید.

۹. نمونه اسکن واقعی بگیرید

از فروشنده بخواهید قطعه‌ای مشابه پروژه شما را اسکن کند. کیفیت جزئیات، کامل بودن داده‌ها، سرعت کار و زمان پردازش را ارزیابی کنید.

پیشنهاد خرید: پیش از سفارش، نسخه دقیق دستگاه، تجهیزات همراه، قیمت روز، موجودی، گارانتی و شرایط خدمات را به‌صورت مکتوب تأیید کنید.

اسکنر سه‌بعدی EinScan Pro 2X V2 برای چه کسانی مناسب است؟

مهندسان و طراحان صنعتی

برای ثبت شکل قطعات موجود و استفاده از داده اسکن در فرایند طراحی و مهندسی معکوس.

کارگاه‌های قطعه‌سازی

برای دیجیتالی‌سازی قطعات فاقد فایل سه‌بعدی و آماده‌سازی داده مرجع جهت بازسازی یا تولید مجدد.

شرکت‌های طراحی محصول

برای ثبت نمونه‌های فیزیکی، اصلاح فرم و توسعه محصولات جدید.

مراکز نمونه‌سازی و چاپ سه‌بعدی

برای تهیه مدل اولیه از قطعات و آماده‌سازی داده برای گردش‌کار ساخت افزایشی.

واحدهای کنترل کیفیت

برای استفاده از داده اسکن در بررسی هندسه، مشروط به اعتبارسنجی روش اندازه‌گیری و تناسب دستگاه با تلرانس موردنیاز.

مراکز آموزشی و پژوهشی

برای آموزش اسکن سه‌بعدی، پردازش مش و بررسی کاربردهای دیجیتالی‌سازی.

چه کسانی باید گزینه‌های دیگر را هم بررسی کنند؟

اگر تمرکز اصلی شما اسکن بسیار ریز، قطعات بسیار بزرگ، سطوح شفاف یا اندازه‌گیری متروژیکی با الزامات ویژه است، لازم است دستگاه‌های تخصصی دیگر را نیز بررسی کنید. انتخاب نهایی باید با اندازه قطعه، دقت موردنیاز و گردش‌کار شما سازگار باشد.

جمع‌بندی تخصصی اسکنر سه‌بعدی EinScan Pro 2X V2

اسکنر سه‌بعدی EinScan Pro 2X V2 یک راهکار دستی چندمنظوره برای ثبت هندسه قطعات و استفاده از داده‌های سه‌بعدی در طراحی محصول، نمونه‌سازی و مهندسی معکوس است.

دو حالت اسکن دستی HD و Rapid به کاربر امکان می‌دهند میان جزئیات هندسی و سرعت ثبت داده تعادل برقرار کند. در حالت HD، دقت اسکن اعلام‌شده تا ۰٫۰۴۵ میلی‌متر و سرعت تا ۳ میلیون نقطه در ثانیه است. امکان توسعه دستگاه با تجهیزات سازگار برای اسکن ثابت و ثبت رنگی نیز می‌تواند انعطاف‌پذیری گردش‌کار را افزایش دهد.

بااین‌حال، دقت هر حالت، دقت حجمی، نوع سطح و تجهیزات همراه باید جداگانه بررسی شوند. قابلیت اسکن رنگی یا ثابت را بدون تأیید افزونه‌های موردنیاز جزو امکانات استاندارد همه بسته‌ها فرض نکنید.

اگر به اسکنر دستی برای کارهای متنوع صنعتی نیاز دارید، EinScan Pro 2X V2 گزینه‌ای قابل بررسی است. برای تصمیم نهایی، مشخصات نسخه موجود، نمونه اسکن واقعی، نرم‌افزار، خدمات پشتیبانی و هزینه کل سیستم را با نیاز پروژه تطبیق دهید.

سؤالات متداول اسکنر سه‌بعدی EinScan Pro 2X V2

۱. دقت اسکنر سه‌بعدی EinScan Pro 2X V2 چقدر است؟

دقت اعلام‌شده در حالت دستی HD تا ۰٫۰۴۵ میلی‌متر و در حالت Rapid تا ۰٫۱ میلی‌متر است. در حالت اسکن ثابت، دقت هر برداشت تا ۰٫۰۴ میلی‌متر اعلام شده است.

۲. سرعت اسکن اسکنر سه‌بعدی EinScan Pro 2X V2 چقدر است؟

سرعت اعلام‌شده در حالت HD تا ۳ میلیون نقطه در ثانیه و در حالت Rapid تا ۱٫۵ میلیون نقطه در ثانیه است.

۳. تفاوت حالت HD و Rapid چیست؟

حالت HD برای ثبت جزئیات هندسی با دقت اعلام‌شده بالاتر طراحی شده است؛ حالت Rapid سرعت ثبت بیشتری بر حسب فریم در ثانیه دارد و برای گردش‌کارهایی که سرعت اهمیت دارد قابل بررسی است.

۴. آیا اسکنر سه‌بعدی EinScan Pro 2X V2 اسکن رنگی انجام می‌دهد؟

بله، با پیکربندی و تجهیزات رنگی سازگار. پیش از خرید بررسی کنید که Color Pack در بسته موجود باشد یا به‌صورت جداگانه تهیه شود.

۵. آیا اسکنر سه‌بعدی EinScan Pro 2X V2 قابلیت اسکن ثابت دارد؟

بله، با تجهیزات افزوده‌شونده سازگار می‌توان از حالت اسکن ثابت استفاده کرد. اقلام موردنیاز را در مشخصات بسته فروش بررسی کنید.

۶. آیا اسکنر سه‌بعدی EinScan Pro 2X V2 برای اسکن قطعات صنعتی مناسب است؟

برای ثبت هندسه قطعات و گردش‌کارهای مهندسی معکوس و طراحی صنعتی قابل استفاده است. تناسب آن برای اندازه‌گیری دقیق باید بر اساس تلرانس پروژه و اعتبارسنجی بررسی شود.

۷. آیا می‌توان با اسکنر سه‌بعدی EinScan Pro 2X V2 مهندسی معکوس انجام داد؟

داده اسکن می‌تواند مرجع مناسبی برای بازسازی هندسه باشد. تولید مدل CAD پارامتریک معمولاً به نرم‌افزار و مراحل تکمیلی نیاز دارد.

۸. آیا خروجی اسکنر سه‌بعدی EinScan Pro 2X V2 برای چاپ سه‌بعدی مناسب است؟

داده‌های خروجی می‌توانند در گردش‌کار چاپ سه‌بعدی استفاده شوند. بسته به کیفیت مش، ممکن است به حذف نویز، ترمیم سطوح و اصلاح هندسه نیاز باشد.

۹. آیا اسکنر سه‌بعدی EinScan Pro 2X V2 به نشانگر نیاز دارد؟

در برخی شرایط، به‌خصوص زمانی که ویژگی هندسی کافی برای هم‌ترازی وجود ندارد، نشانگرها می‌توانند به ردیابی پایدارتر کمک کنند. روش مناسب به قطعه و حالت اسکن بستگی دارد.

۱۰. آیا اسکنر سه‌بعدی EinScan Pro 2X V2 می‌تواند سطوح مشکی یا براق را اسکن کند؟

سطوح تیره، شفاف یا بازتابنده ممکن است به آماده‌سازی نیاز داشته باشند. برای اطمینان از نتیجه، بهتر است روی نمونه واقعی آزمایش انجام شود.

۱۱. چه فرمت‌هایی برای خروجی پشتیبانی می‌شوند؟

در مشخصات رسمی، فرمت‌هایی مانند OBJ، STL، ASC، PLY، P3 و 3MF ذکر شده‌اند. سازگاری نهایی را با نسخه نرم‌افزار و نرم‌افزار مقصد بررسی کنید.

۱۲. آیا برای استفاده از دستگاه به رایانه قوی نیاز است؟

بله، نرم‌افزار اسکن و پردازش به رایانه سازگار نیاز دارد. مشخصات حداقل و پیشنهادی سیستم را از مستندات نسخه نرم‌افزاری مورد استفاده بررسی کنید.

۱۳. تفاوت دقت اسکن و دقت حجمی چیست؟

دقت اسکن به عملکرد ثبت در شرایط مشخص اشاره دارد، در حالی که دقت حجمی تغییرات خطا در طول ابعاد یا مسیر اسکن را در نظر می‌گیرد. این دو عدد جایگزین یکدیگر نیستند.

۱۴. آیا این دستگاه برای کنترل کیفیت مناسب است؟

می‌توان از داده‌های اسکن برای بررسی هندسه استفاده کرد؛ اما برای کاربردهای متروژیکی باید دقت واقعی، روش اعتبارسنجی، نرم‌افزار و الزامات استاندارد پروژه بررسی شوند.

۱۵. هنگام خرید چه مواردی باید بررسی شوند؟

نسخه دقیق دستگاه، تجهیزات رنگی یا اسکن ثابت، نرم‌افزار، مشخصات رایانه، قیمت، موجودی، گارانتی و خدمات پس از فروش را پیش از سفارش تأیید کنید.
