اسکنر سه‌بعدی EINSTAR 2 | مشخصات فنی و خرید

معرفی محصول (برای شناخت بهتر محصول میتوانید به پادکست زیر گوش فرا دهید)

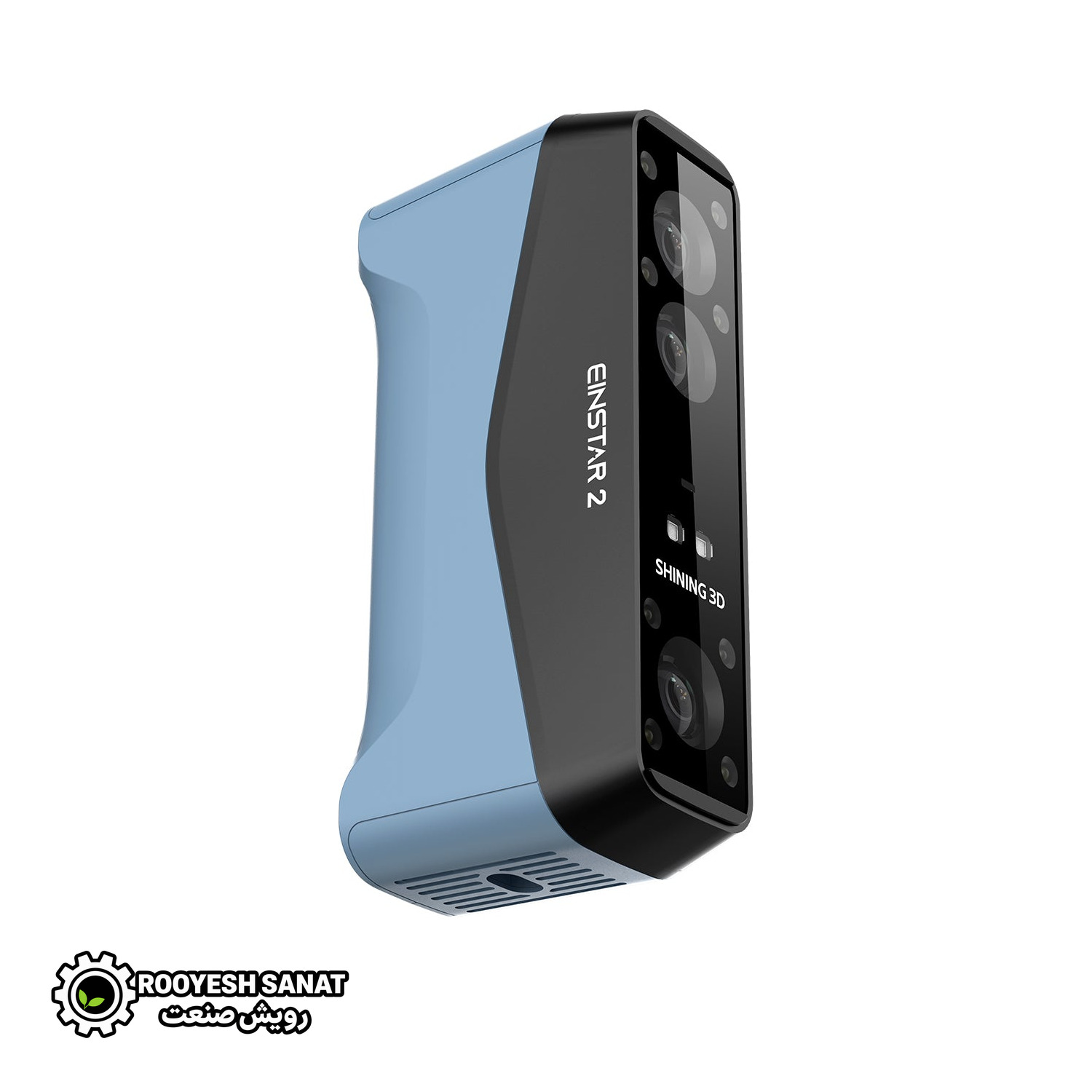

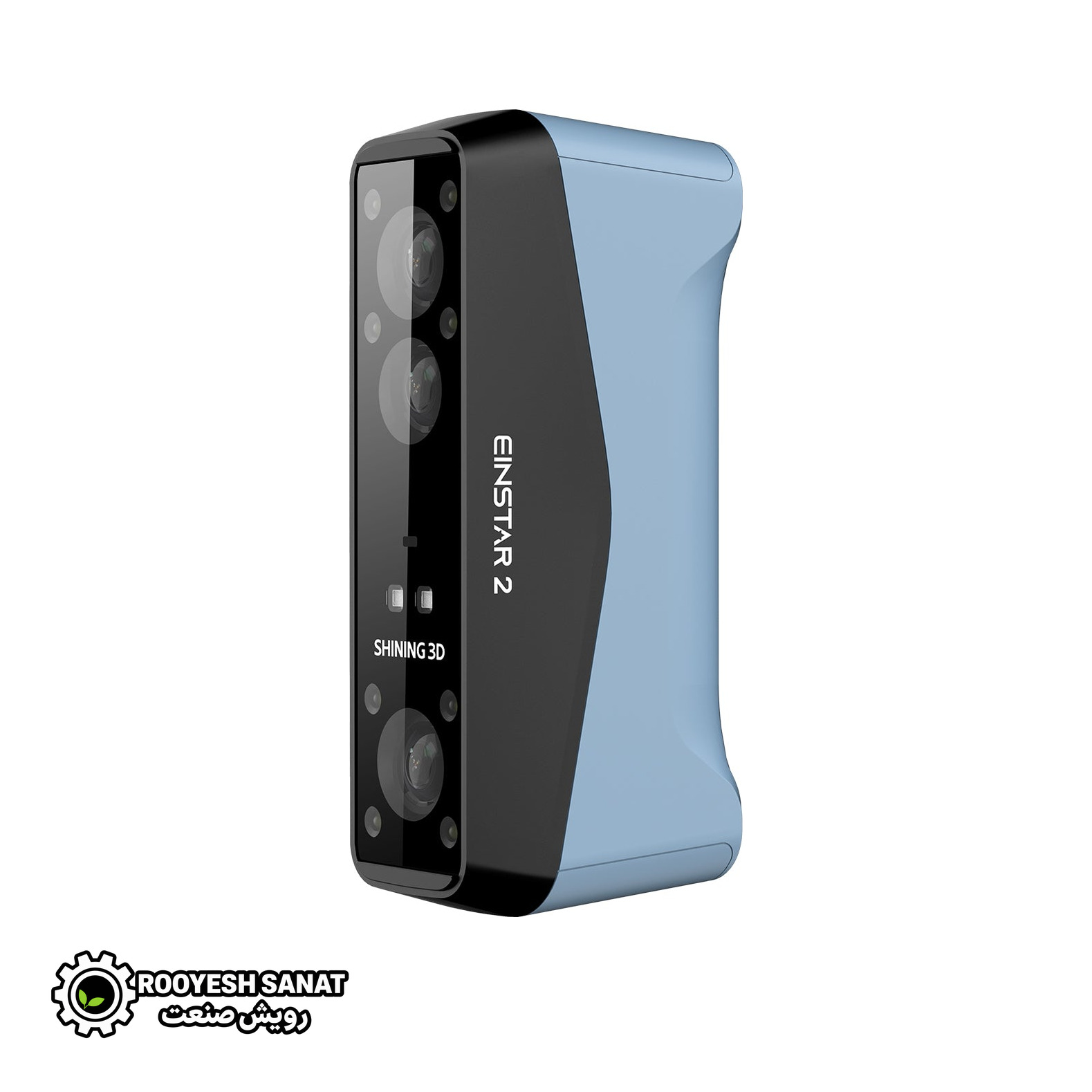

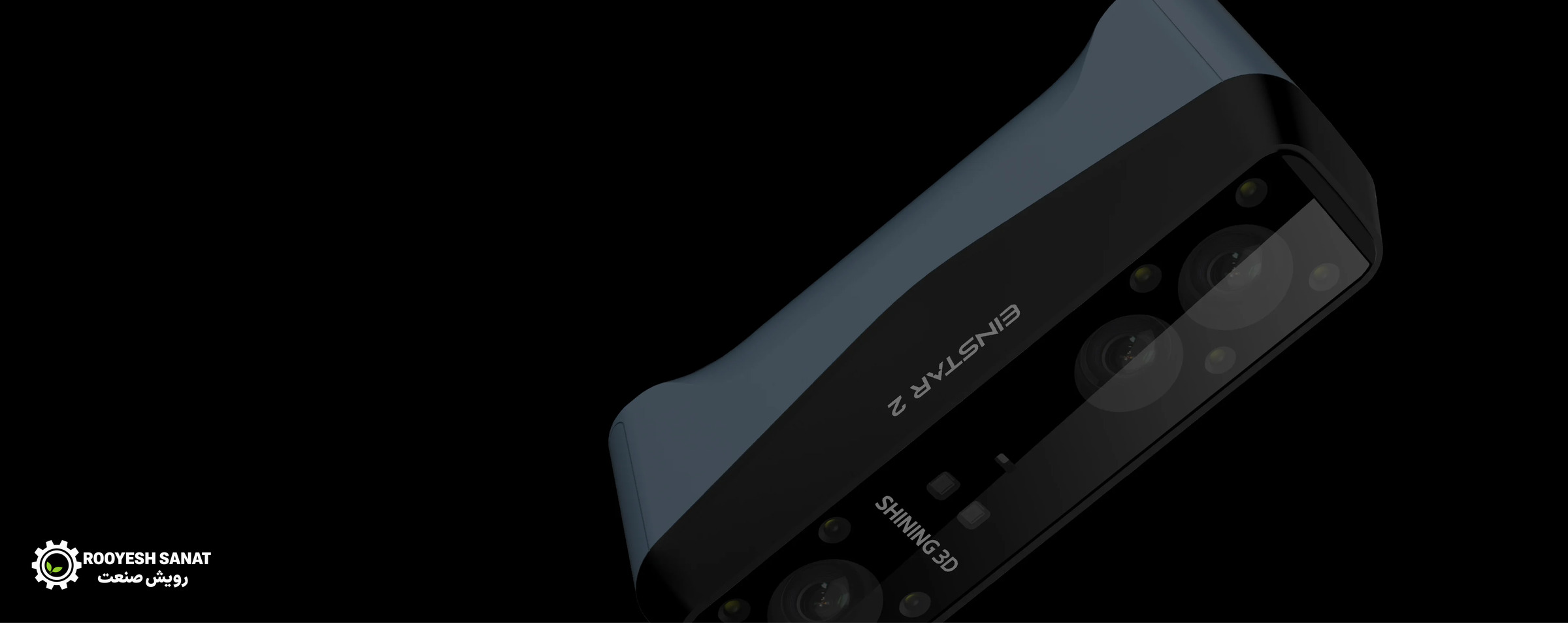

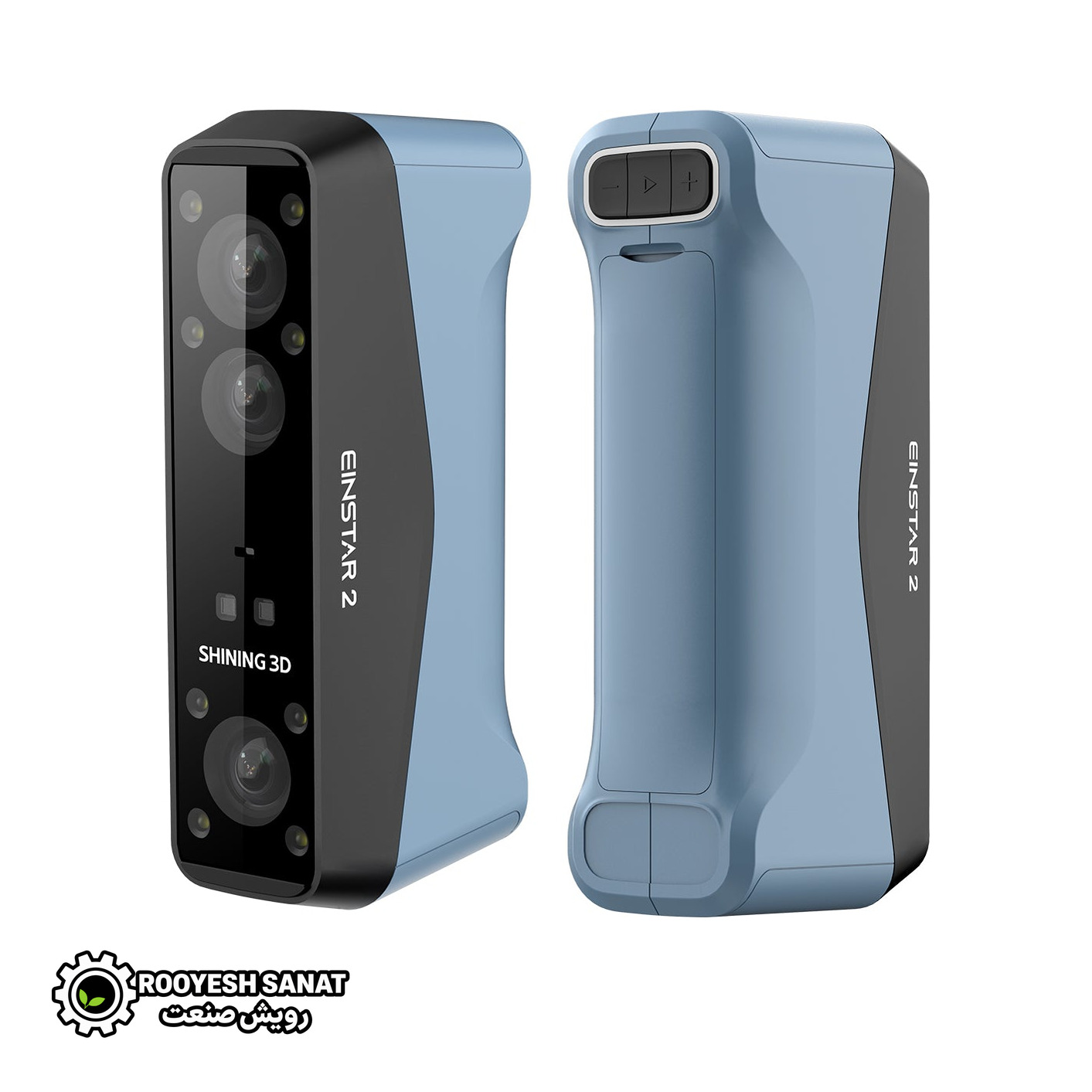

معرفی اسکنر سه‌بعدی EINSTAR 2

اسکنر سه‌بعدی EINSTAR 2 از محصولات برند SHINING 3D است که برای تبدیل شکل اشیای واقعی به داده‌های سه‌بعدی دیجیتال طراحی شده است. این دستگاه برای کاربرانی در نظر گرفته شده که می‌خواهند از قطعات، نمونه‌های فیزیکی یا اشیای بزرگ‌تر اسکن تهیه کنند و داده‌های آن را در نرم‌افزارهای سازگار برای طراحی، مدل‌سازی یا پردازش بیشتر به کار ببرند.

ویژگی اصلی EINSTAR 2، ترکیب دو روش اسکن در یک دستگاه دستی است. در حالت Laser HD، دستگاه از ۱۷ خط لیزری آبی موازی استفاده می‌کند. در حالت IR Rapid، منبع نور مادون قرمز به کار می‌رود. این دو حالت به کاربر اجازه می‌دهند روش اسکن را با ابعاد جسم و نوع جزئیات موردنیاز هماهنگ کند.

اسکن قطعات کوچک و متوسط با لیزر

حالت Laser HD برای برداشت هندسه قطعات و ثبت جزئیات سطح طراحی شده است. الگوی ۱۷ خط لیزری موازی، بین سرعت برداشت و پوشش سطح تعادل ایجاد می‌کند و می‌تواند در پروژه‌های مربوط به قطعات مکانیکی، اجزای خودرو و نمونه‌های طراحی کاربرد داشته باشد.

برای اجسامی که سطح براق یا تیره دارند، سازنده قابلیت اسکن برخی سطوح فلزی و بازتابنده بدون اسپری را مطرح کرده است. بااین‌حال، نتیجه به جنس، میزان بازتابندگی و شرایط واقعی سطح وابسته است؛ بنابراین بهتر است پیش از خرید برای پروژه‌های حساس، دستگاه روی نمونه واقعی آزمایش شود.

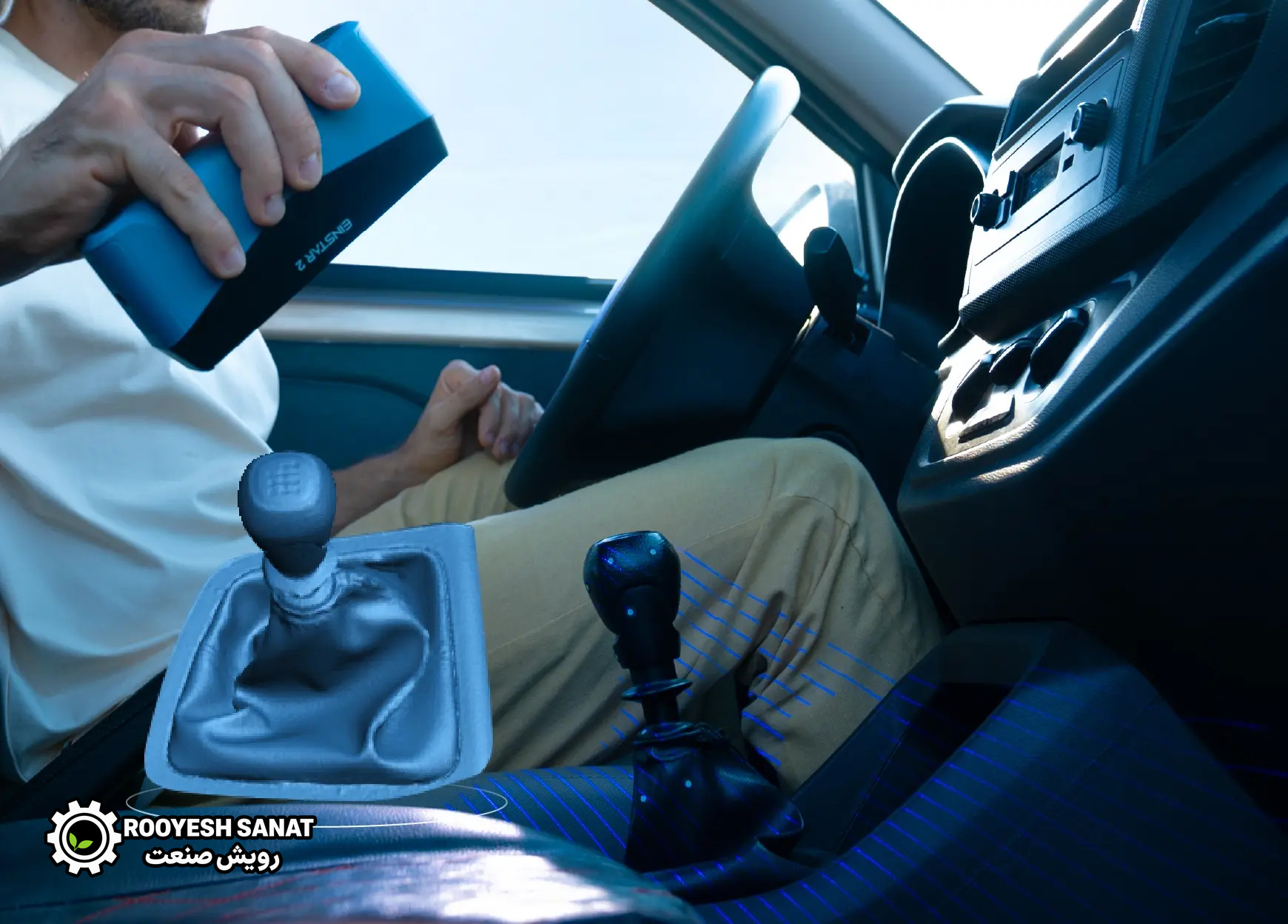

برداشت سریع‌تر اشیای بزرگ‌تر با مادون قرمز

حالت IR Rapid برای اسکن سریع‌تر و پوشش محدوده بزرگ‌تری از سطح طراحی شده است. این قابلیت برای ثبت شکل اجزای بزرگ خودرو، بدنه‌ها، تجهیزات و اشیایی که نیاز به پوشش سطح وسیع دارند، کاربردی است.

EINSTAR 2 در این حالت از روش‌های مختلف هم‌ترازی، از جمله ویژگی‌های هندسی، بافت و مارکر پشتیبانی می‌کند. انتخاب روش مناسب به شکل جسم و میزان جزئیات قابل‌تشخیص در سطح آن بستگی دارد.

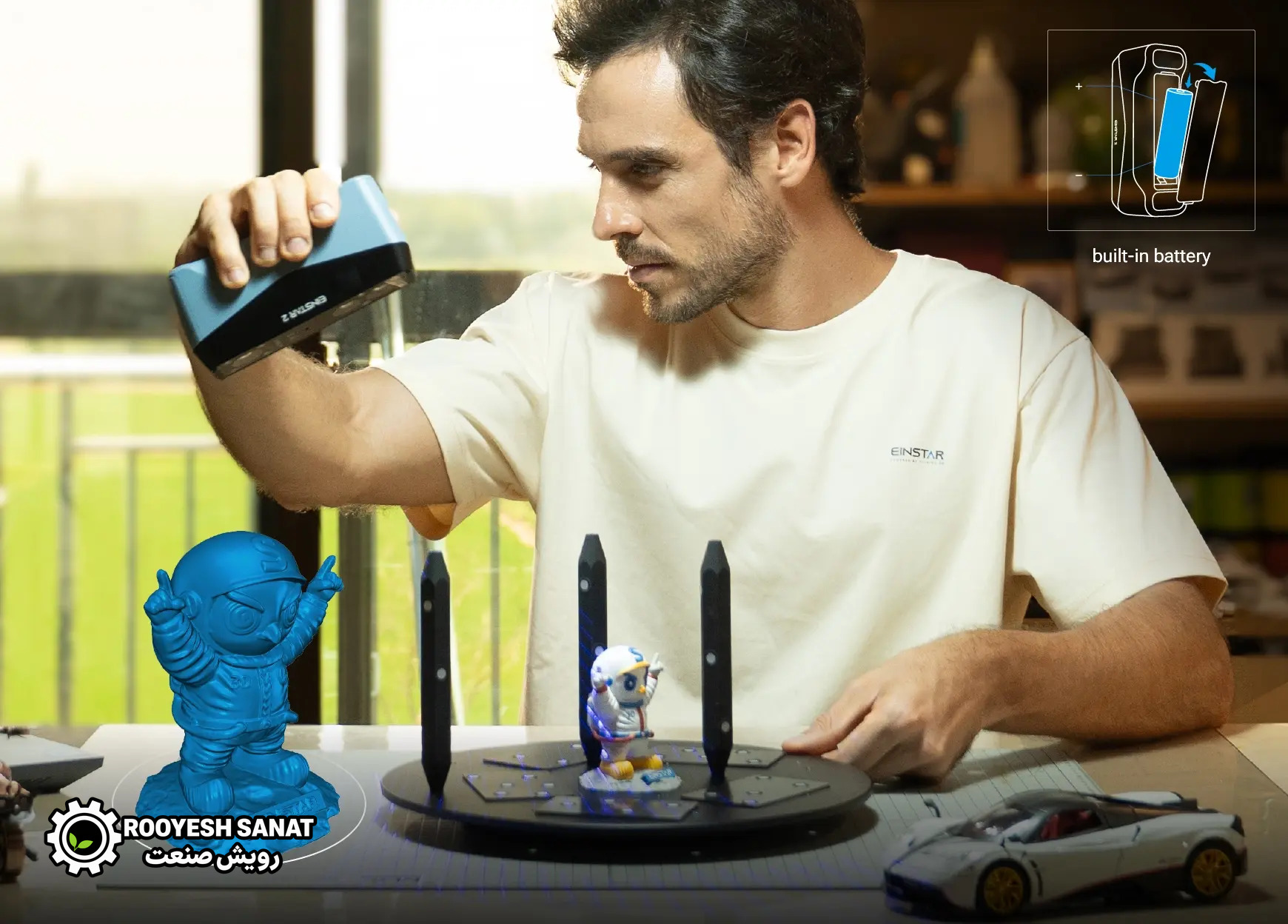

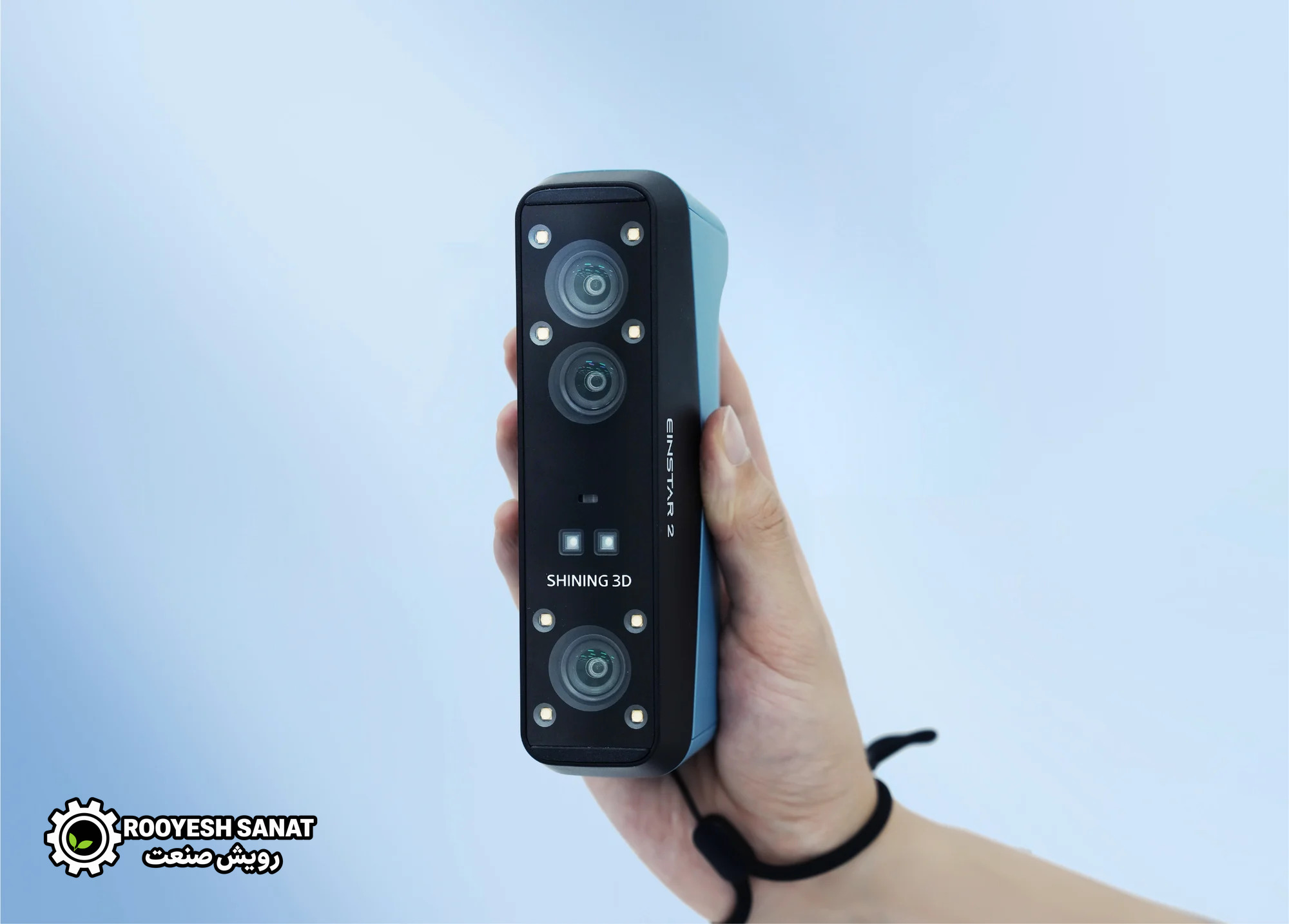

اتصال بی‌سیم و کار در محل پروژه

این دستگاه به Wi-Fi داخلی مجهز است و برای اسکن بی‌سیم به تجهیزات اتصال جداگانه نیاز ندارد. در شرایطی که ارتباط بی‌سیم با اختلال روبه‌رو شود، امکان استفاده از کابل USB Type-C نیز وجود دارد. باتری قابل شارژ، جابه‌جایی و استفاده در محل پروژه را آسان‌تر می‌کند.

پردازش داده‌ها و استفاده در نرم‌افزار

داده‌های اسکن‌شده را می‌توان در قالب‌هایی مانند STL، OBJ، PLY، 3MF و ASC خروجی گرفت. انتخاب قالب به کاربرد نهایی بستگی دارد؛ برای مثال، STL برای بسیاری از فرایندهای چاپ سه‌بعدی و ویرایش مش کاربرد دارد، درحالی‌که ASC می‌تواند برای پردازش ابرنقاط مناسب باشد.

باید توجه داشت که خروجی اسکن الزاماً یک مدل CAD پارامتریک و آماده تولید نیست. در پروژه‌های مهندسی معکوس ممکن است به پاک‌سازی داده، بازسازی سطوح، مدل‌سازی مجدد و بررسی ابعادی نیاز باشد.

آیا EINSTAR 2 انتخاب مناسبی است؟

اگر به اسکنر دستی قابل‌حملی نیاز دارید که هم برای قطعات کوچک و متوسط حالت لیزری داشته باشد و هم بتواند سطوح بزرگ‌تر را با مادون قرمز برداشت کند، EINSTAR 2 ارزش بررسی دارد. انتخاب نهایی باید بر اساس اندازه قطعه، دقت موردنیاز، توان رایانه، شرایط سطح و نرم‌افزارهای مورد استفاده انجام شود؛ نه فقط سرعت اسکن یا تعداد خطوط لیزری.

ویژگی‌های کلیدی اسکنر سه‌بعدی EINSTAR 2

• دو حالت اسکن Laser HD و IR Rapid
• ۱۷ خط لیزری آبی موازی برای اسکن لیزری
• منبع نور مادون قرمز IR VCSEL برای حالت IR Rapid
• سرعت اسکن اعلام‌شده تا ۲٫۵ میلیون نقطه در ثانیه در حالت لیزری
• سرعت اسکن اعلام‌شده تا ۴٫۸ میلیون نقطه در ثانیه در حالت مادون قرمز
• اتصال بی‌سیم از طریق Wi-Fi داخلی
• امکان اتصال کابلی با USB Type-C
• باتری قابل شارژ با زمان کار اعلام‌شده تا حدود سه ساعت
• دوربین‌های سه‌بعدی با وضوح ۲ مگاپیکسل برای هر دوربین
• دوربین ثبت بافت ۲٫۳ مگاپیکسلی
• پشتیبانی از هم‌ترازی با مارکر و روش‌های مبتنی بر ویژگی، بافت و ترکیب آن‌ها، بسته به حالت اسکن
• امکان اسکن در فضای باز در محدوده روشنایی مشخص‌شده برای هر حالت
• خروجی در قالب‌های متداول داده سه‌بعدی

کاربردهای اسکنر سه‌بعدی EINSTAR 2

کاربردهای صنعتی و مهندسی

• اسکن قطعات مکانیکی برای تهیه مدل دیجیتال
• برداشت هندسه قطعات خودرو و تجهیزات
• تهیه داده اولیه برای مهندسی معکوس
• ثبت شکل قطعات فاقد نقشه سه‌بعدی
• مستندسازی شکل اجزا پیش از طراحی مجدد

کاربردهای طراحی و تولید

• دیجیتالی‌سازی نمونه‌های فیزیکی در فرایند طراحی محصول
• آماده‌سازی داده سه‌بعدی برای نمونه‌سازی
• تهیه مش برای استفاده در نرم‌افزارهای مدل‌سازی
• ثبت شکل اجسام برای بعضی مراحل تولید افزایشی و چاپ سه‌بعدی

کاربردهای اشیای بزرگ‌تر

• اسکن بخش‌هایی از بدنه خودرو
• برداشت سطح تجهیزات و اجزای حجیم
• ثبت فرم اشیای بزرگ برای مستندسازی یا بازطراحی

کاربردهای هنری و دیجیتال

• اسکن اشیای تزئینی و مجسمه‌ها
• تهیه مدل دیجیتال از نمونه‌های فیزیکی
• ثبت شکل اشیا برای آرشیو و تولید محتوای سه‌بعدی

نکته فنی: کاربرد نهایی به کیفیت داده، اندازه جسم، جنس سطح، روش هم‌ترازی و توانایی نرم‌افزار پردازش وابسته است. برای اندازه‌گیری صنعتی حساس، باید دقت قابل‌دستیابی در شرایط واقعی بررسی شود.

مقایسه با مدل نزدیک از همان برند: EINSTAR Rockit

کدام را انتخاب کنیم؟

اگر اسکنر قابل‌حمل با دو حالت لیزری و مادون قرمز می‌خواهید و امکانات EINSTAR 2 با نیاز پروژه‌تان هماهنگ است، این مدل گزینه‌ای قابل‌بررسی است. اگر خطوط لیزری متقاطع، حداقل حجم اسکن کوچک‌تر و دوربین بافت ۵ مگاپیکسلی برایتان اهمیت دارند، Rockit روی کاغذ امکانات بیشتری در این بخش‌ها ارائه می‌کند.

این تفاوت‌ها به‌معنای برتری مطلق یک مدل نیستند؛ انتخاب نهایی به نوع قطعه، جزئیات موردنیاز، دقت عملی و بودجه بستگی دارد.

مقایسه با رقیب از برند دیگر: Creality CR-Scan Raptor

این مقایسه مربوط به مدل اصلی CR-Scan Raptor است، نه نسخه‌های Raptor Pro یا RaptorX.

سرعت حالت‌های این دو دستگاه با واحدهای متفاوت اعلام شده است؛ بنابراین مقایسه مستقیم عدد سرعت درست نیست. همچنین دقت اعلام‌شده سازنده برای Raptor را نباید معادل تضمین دقت در تمام شرایط کاری دانست.

راهنمای انتخاب: اگر اتصال بی‌سیم داخلی و حالت‌های ترکیبی اسکن برایتان اولویت دارد، EINSTAR 2 را بررسی کنید. اگر به اسکن لیزری با مشخصات دقت اعلام‌شده و ثبت جزئیات قطعات کوچک‌تر نیاز دارید، CR-Scan Raptor نیز ارزش مقایسه دارد. برای انتخاب نهایی، نمونه اسکن واقعی و شرایط اندازه‌گیری را بررسی کنید.

راهنمای انتخاب و خرید اسکنر سه‌بعدی EINSTAR 2

برای انتخاب اسکنر سه‌بعدی EINSTAR 2، این موارد را پیش از خرید بررسی کنید:

1. ابعاد قطعه: مشخص کنید بیشتر با قطعات کوچک و متوسط کار می‌کنید یا با اجسام بزرگ‌تر. این موضوع در انتخاب حالت Laser HD یا IR Rapid اهمیت دارد.
2. سطح و جنس جسم: اگر قطعات شما فلزی، تیره یا براق هستند، عملکرد دستگاه را روی نمونه واقعی آزمایش کنید.
3. دقت موردنیاز: برای مهندسی معکوس حساس یا کنترل ابعادی، مقدار دقت قابل‌تأیید و شرایط آزمون را از فروشنده بخواهید.
4. توان رایانه: سیستم مورد استفاده را با توصیه‌های رسمی سازنده تطبیق دهید. پردازش داده‌های سنگین به رم و کارت گرافیک مناسب نیاز دارد.
5. نوع خروجی: مشخص کنید به فایل مش برای چاپ سه‌بعدی نیاز دارید یا قرار است داده‌ها را برای بازسازی مدل CAD و تحلیل ابعادی پردازش کنید.
6. اتصال و حمل‌پذیری: اگر در محل مشتری یا کارگاه‌های مختلف کار می‌کنید، اتصال Wi-Fi و باتری داخلی می‌توانند مزیت باشند.
7. اقلام داخل بسته: وجود باتری، شارژر، کابل‌ها، صفحه کالیبراسیون، نگهدارنده و مارکرها را در بسته‌ای که فروشنده عرضه می‌کند تأیید کنید.
8. پشتیبانی و گارانتی: شرایط خدمات پس از فروش، آموزش، به‌روزرسانی نرم‌افزار و تأمین قطعات را پیش از پرداخت بررسی کنید.

توصیه نهایی: EINSTAR 2 را برای پروژه‌هایی بررسی کنید که به یک اسکنر دستی چندمنظوره با اتصال بی‌سیم و دو روش برداشت نیاز دارند. اگر معیار اصلی شما دقت اندازه‌گیری صنعتی با تلرانس محدود است، پیش از خرید آزمون عملی و تأیید مشخصات دقیق را در اولویت قرار دهید.

مخاطبان مناسب اسکنر سه‌بعدی EINSTAR 2

• مهندسان طراحی صنعتی و توسعه محصول
• فعالان مهندسی معکوس و بازسازی قطعات
• کارگاه‌های قطعه‌سازی و تعمیرات خودرو
• مجموعه‌های نمونه‌سازی و چاپ سه‌بعدی
• طراحان سه‌بعدی و تولیدکنندگان محتوای دیجیتال
• شرکت‌هایی که به اسکن قطعات در محل پروژه نیاز دارند
• کاربرانی که به اسکنر دستی با حالت‌های لیزری و مادون قرمز نیاز دارند

برای مجموعه‌هایی که به گزارش اندازه‌شناسی رسمی، گواهی کالیبراسیون مشخص یا تضمین دقت در تلرانس معین نیاز دارند، باید الزامات فنی پروژه با مستندات سازنده تطبیق داده شود.

جمع‌بندی تخصصی

اسکنر سه‌بعدی EINSTAR 2 دستگاهی دستی و قابل‌حمل از برند SHINING 3D است که حالت لیزری با ۱۷ خط موازی را با اسکن مادون قرمز ترکیب می‌کند. اتصال بی‌سیم داخلی، باتری قابل شارژ و پشتیبانی از خروجی‌های رایج سه‌بعدی، آن را برای طیف متنوعی از پروژه‌های دیجیتالی‌سازی اشیا قابل‌بررسی می‌کند.

تفاوت مهم این مدل با EINSTAR Rockit، ساختار لیزری و وضوح دوربین بافت است. Rockit خطوط لیزری متقاطع هم دارد و از دوربین بافت ۵ مگاپیکسلی استفاده می‌کند؛ در مقابل، EINSTAR 2 با ۱۷ خط لیزری موازی طراحی شده است.

در زمان خرید، تنها به سرعت یا وضوح اسکن توجه نکنید. اندازه قطعه، جنس سطح، توان رایانه و دقت موردنیاز در نتیجه نهایی تأثیر دارند. اگر برای مهندسی معکوس یا کنترل ابعادی حساس به دستگاه نیاز دارید، آزمایش روی نمونه واقعی بهترین راه برای ارزیابی تناسب آن با پروژه شماست.

سؤالات متداول درباره اسکنر سه‌بعدی EINSTAR 2

۱. اسکنر سه‌بعدی EINSTAR 2 برای چه کاربردهایی مناسب است؟

این دستگاه برای اسکن قطعات صنعتی، اجزای خودرو، نمونه‌های طراحی، اشیای بزرگ‌تر و تهیه داده اولیه برای مهندسی معکوس قابل‌استفاده است.

۲. تفاوت حالت Laser HD و IR Rapid چیست؟

Laser HD از ۱۷ خط لیزری آبی موازی استفاده می‌کند و برای اسکن لیزری قطعات مناسب است. IR Rapid با فناوری مادون قرمز برای برداشت سریع‌تر و پوشش سطوح بزرگ‌تر طراحی شده است.

۳. آیا اسکنر سه‌بعدی EINSTAR 2 به‌صورت بی‌سیم کار می‌کند؟

بله، دستگاه Wi-Fi داخلی دارد و برای اتصال بی‌سیم به تجهیزات اضافی اختصاصی نیاز ندارد. در صورت اختلال ارتباط بی‌سیم، امکان اتصال از طریق USB Type-C وجود دارد.

۴. آیا این اسکنر برای قطعات خودرو مناسب است؟

بله، می‌توان از آن برای ثبت هندسه قطعات و بخش‌هایی از خودرو استفاده کرد. انتخاب حالت اسکن باید با توجه به اندازه قطعه و جزئیات موردنیاز انجام شود.

۵. آیا اسکنر سه‌بعدی EINSTAR 2 برای مهندسی معکوس مناسب است؟

این دستگاه می‌تواند داده اولیه لازم برای مهندسی معکوس را فراهم کند. برای تولید مدل CAD نهایی، ممکن است به نرم‌افزار تخصصی، پاک‌سازی مش و بازسازی سطوح نیاز داشته باشید.

۶. آیا می‌توان قطعات فلزی تیره یا براق را اسکن کرد؟

سازنده اسکن برخی سطوح تیره و بازتابنده را بدون اسپری مطرح کرده است. بااین‌حال، عملکرد واقعی به جنس و شرایط سطح بستگی دارد و برای قطعات حساس بهتر است آزمون عملی انجام شود.

۷. آیا اسکنر سه‌بعدی EINSTAR 2 برای اسکن در فضای باز مناسب است؟

بله، سازنده برای حالت لیزری و مادون قرمز محدوده روشنایی محیط را مشخص کرده است. برای حفظ کیفیت داده، باید فاصله کاری و شرایط نور نیز رعایت شود.

۸. چه رایانه‌ای برای اسکنر سه‌بعدی EINSTAR 2 لازم است؟

برای ویندوز، سازنده Windows 11 نسخه ۶۴ بیتی، حداقل ۳۲ گیگابایت رم DDR5 دوکاناله و کارت گرافیک NVIDIA با حداقل ۶ گیگابایت حافظه گرافیکی را توصیه می‌کند. برای کار روان‌تر، رم ۶۴ گیگابایت یا بیشتر پیشنهاد شده است.

۹. عمر باتری دستگاه چقدر است؟

طبق اطلاعات رسمی، زمان کار باتری تا حدود سه ساعت اعلام شده است. زمان واقعی استفاده به شرایط کار و تنظیمات دستگاه وابسته است.

۱۰. آیا اسکنر سه‌بعدی EINSTAR 2 رنگ و بافت سطح را ثبت می‌کند؟

بله، دستگاه دوربین اختصاصی ۲٫۳ مگاپیکسلی برای ثبت بافت دارد. کیفیت بافت نهایی به شرایط تصویربرداری و پردازش نرم‌افزاری بستگی دارد.

۱۱. چه فرمت‌هایی از خروجی پشتیبانی می‌شوند؟

قالب‌های رسمی اعلام‌شده شامل STL، OBJ، PLY، 3MF و ASC هستند. انتخاب قالب به نوع نرم‌افزار و کاربرد نهایی داده بستگی دارد.

۱۲. آیا می‌توان خروجی اسکنر سه‌بعدی EINSTAR 2 را برای چاپ سه‌بعدی استفاده کرد؟

بله، خروجی‌هایی مانند STL برای بسیاری از فرایندهای چاپ سه‌بعدی قابل‌استفاده‌اند. ممکن است پیش از چاپ به اصلاح مش و بررسی کیفیت مدل نیاز باشد.

۱۳. آیا برای اسکن با اسکنر سه‌بعدی EINSTAR 2 به مارکر نیاز است؟

بسته به حالت اسکن و ویژگی‌های سطح، ممکن است بتوان از هم‌ترازی مبتنی بر ویژگی یا بافت استفاده کرد. برای اجسامی که اطلاعات هندسی کافی ندارند، مارکر می‌تواند ضروری باشد.

۱۴. تفاوت EINSTAR 2 با EINSTAR Rockit چیست؟

اسکنر سه‌بعدی EINSTAR 2 از ۱۷ خط لیزری موازی استفاده می‌کند؛ Rockit علاوه بر خطوط موازی، خطوط لیزری متقاطع نیز دارد و دوربین بافت آن وضوح بالاتری دارد. انتخاب بین این دو باید با توجه به نوع قطعه و جزئیات موردنیاز انجام شود.

۱۵. آیا اسکنر سه‌بعدی EINSTAR 2 برای اندازه‌گیری دقیق صنعتی مناسب است؟

برای پاسخ قطعی باید دقت موردنیاز و نتایج آزمون در شرایط واقعی بررسی شود. سرعت و وضوح اسکن به‌تنهایی معیار کافی برای تضمین دقت اندازه‌گیری نیستند.
