کالیبراسیون پرینتر 3 بعدی چیست؟

کالیبراسیون پرینتر سه بعدی مجموعه‌ای از تنظیمات و بررسی‌هاست که باعث می‌شود دستگاه مطابق انتظار حرکت کند، مقدار مناسبی از فیلامنت را خارج کند و لایه‌ها را با موقعیت و کیفیت مناسب روی یکدیگر قرار دهد. حتی اگر یک پرینتر سه بعدی در حالت عادی کار کند، عواملی مانند تعویض نازل، تغییر نوع فیلامنت، جابه‌جایی دستگاه، باز و بسته کردن اکسترودر، تغییر قطعات مکانیکی یا تغییر تنظیمات چاپ می‌توانند باعث شوند نیاز به کالیبراسیون دوباره داشته باشد. در پرینترهای FDM/FFF، کالیبراسیون می‌تواند از تنظیم فاصله نازل تا صفحه چاپ شروع شود و تا تنظیم جریان فیلامنت، محورهای حرکتی، دما و در دستگاه‌های پیشرفته‌تر تنظیمات حرکتی ادامه پیدا کند.

چرا کالیبراسیون پرینتر سه بعدی اهمیت دارد؟

یک پرینتر سه بعدی برای تولید قطعات دقیق باید سه موضوع را تا حد امکان درست انجام دهد:

1. حرکت دقیق محورها
2. خروج مقدار مناسب مواد از نازل
3. قرارگیری صحیح لایه روی سطح چاپ

اگر یکی از این موارد تنظیم نباشد، ممکن است مشکلاتی مانند موارد زیر ایجاد شود:

• چسبندگی ضعیف لایه اول
• جدا شدن قطعه از صفحه
• بیش‌ازحد یا کم‌بودن مواد خروجی
• ایجاد فاصله بین خطوط چاپ
• ناهموار شدن سطح قطعه
• اختلاف ابعاد قطعه با مدل سه‌بعدی
• جابه‌جایی لایه‌ها
• ایجاد Ghosting یا Ringing
• کاهش کیفیت جزئیات
• افزایش احتمال خراب شدن چاپ

بنابراین کالیبراسیون فقط برای بهتر شدن ظاهر قطعه نیست؛ در قطعات کاربردی و صنعتی، دقت ابعادی و تکرارپذیری چاپ نیز اهمیت زیادی دارد.

انواع کالیبراسیون پرینتر سه بعدی

بسته به مدل دستگاه، سیستم حرکتی و firmware، روش کالیبراسیون می‌تواند متفاوت باشد. اما مهم‌ترین موارد عبارت‌اند از:

نوع کالیبراسیون	هدف اصلی
کالیبراسیون سطح چاپ	تنظیم وضعیت صفحه نسبت به نازل
First Layer Calibration	تنظیم فاصله مناسب نازل و صفحه
Z Offset	تنظیم موقعیت عمودی نازل
کالیبراسیون اکسترودر	اطمینان از حرکت و تغذیه صحیح فیلامنت
Flow / Extrusion Multiplier	تنظیم مقدار خروج مواد
کالیبراسیون دما	پیدا کردن شرایط مناسب برای ماده و دستگاه
PID Tuning	پایدار کردن کنترل دمای نازل یا تخت
کالیبراسیون محورها	بررسی حرکت و هندسه دستگاه
Input Shaping	کاهش لرزش و Ringing در برخی دستگاه‌ها
Skew Correction	اصلاح خطای هندسی ناشی از خارج بودن فریم از گونیا

همه این موارد برای هر پرینتر ضروری نیستند و باید بر اساس مدل دستگاه و دستورالعمل سازنده انجام شوند. برای مثال، Prusa کالیبراسیون Extrusion Multiplier را یک کالیبراسیون پیشرفته معرفی می‌کند، در حالی که کالیبراسیون لایه اول بخش مهمی از تنظیم اولیه بسیاری از پرینترهای FFF است.

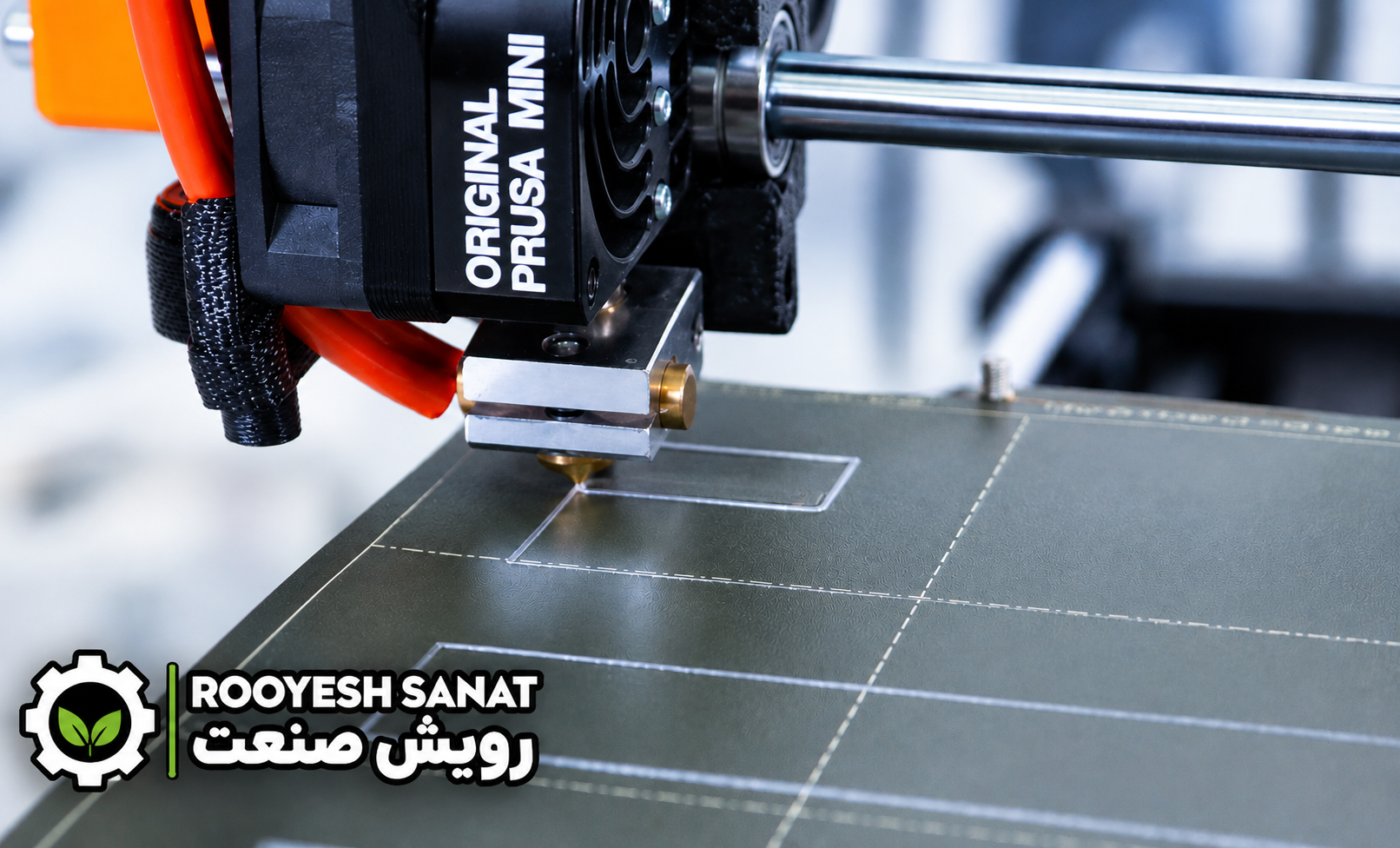

۱. کالیبراسیون لایه اول؛ اولین قدم مهم

یکی از مهم‌ترین مراحل تنظیم پرینتر سه بعدی،  First Layer Calibration است. در این مرحله فاصله بین نوک نازل و سطح چاپ تنظیم می‌شود تا فیلامنت با فشار و ضخامت مناسب روی صفحه قرار بگیرد. اگر نازل بیش از حد از صفحه فاصله داشته باشد، چسبندگی کاهش پیدا می‌کند؛ اگر بیش از حد نزدیک باشد، فیلامنت بیش از اندازه فشرده شده و حتی ممکن است باعث مشکلات اکستروژن یا آسیب به سطح چاپ شود.

لایه اول مناسب چه شکلی است؟

در یک تنظیم مناسب:

• خطوط لایه اول باید یکنواخت باشند.
• بین خطوط نباید فاصله غیرعادی دیده شود.
• فیلامنت باید به صفحه بچسبد.
• خطوط نباید بیش از حد له شوند.
• سطح لایه اول باید نسبتاً یکدست باشد.

اگر نازل بیش از حد بالا باشد:

• چسبندگی ضعیف می‌شود.
• بین خطوط فاصله ایجاد می‌شود.
• قطعه ممکن است در ابتدای چاپ از صفحه جدا شود.

اگر نازل بیش از حد پایین باشد:

• فیلامنت بیش از اندازه فشرده می‌شود.
• سطح چاپ ممکن است ناهموار شود.
• احتمال گرفتگی یا مشکلات اکستروژن افزایش پیدا می‌کند.
• در برخی دستگاه‌ها حتی امکان آسیب به صفحه وجود دارد.

نکته مهم: مقدار عددی Z Offset را نمی‌توان به‌صورت یک عدد ثابت برای همه پرینترها تعیین کرد؛ این مقدار به طراحی دستگاه، سنسور، صفحه چاپ و شرایط همان دستگاه بستگی دارد.

۲. Bed Leveling یا تراز کردن صفحه چاپ

مرحله بعدی بررسی تراز بودن صفحه چاپ است.

اگر سطح چاپ نسبت به مسیر حرکت نازل اختلاف ارتفاع داشته باشد، ممکن است یک طرف قطعه به‌خوبی چاپ شود اما طرف دیگر چسبندگی مناسبی نداشته باشد.

در دستگاه‌های مختلف ممکن است از روش‌های متفاوتی استفاده شود، مانند:

• تراز دستی
• Auto Bed Leveling
• Mesh Bed Leveling
• سنسورهای اندازه‌گیری فاصله
• سیستم‌های خودکار مبتنی بر Load Cell

برای نمونه، سیستم Mesh Bed Leveling با اندازه‌گیری نقاط مختلف صفحه، اطلاعاتی از وضعیت سطح به دست می‌آورد تا دستگاه بتواند اختلاف‌های جزئی را جبران کند.

۳. کالیبراسیون اکسترودر چیست؟

اکسترودر وظیفه دارد فیلامنت را با مقدار مشخصی به سمت Hotend هدایت کند. اگر اکسترودر به اندازه واقعی فیلامنت را تغذیه نکند، مقدار ماده خارج‌شده از نازل نیز با مقدار مورد انتظار تفاوت خواهد داشت. برای مثال، اگر دستگاه تصور کند اکسترودر مقدار مشخصی فیلامنت را جلو برده، اما در واقع مقدار کمتر یا بیشتری حرکت کرده باشد، کیفیت چاپ و دقت ابعادی تحت تأثیر قرار می‌گیرد.

کالیبراسیون اکسترودر به چه مشکلاتی کمک می‌کند؟

• Under Extrusion
• Over Extrusion
• اختلاف در ضخامت دیواره‌ها
• ایجاد حفره بین خطوط
• کیفیت نامناسب لایه‌های بالایی

البته در پرینترهای جدید، روش دقیق کالیبراسیون به نوع اکسترودر، firmware و طراحی دستگاه بستگی دارد؛ بنابراین بهتر است دستورالعمل سازنده همان مدل دنبال شود.

۴. کالیبراسیون Flow یا  Extrusion Multiplier

Flow  یا Extrusion Multiplier  میزان موادی را که در فرآیند چاپ از نازل خارج می‌شود، دقیق‌تر تنظیم می‌کند. اگر مقدار آن بیش از حد باشد، ممکن است با Over Extrusion  مواجه شویم؛ یعنی مواد بیش از اندازه روی قطعه قرار بگیرند. اگر مقدار آن کمتر از حد مناسب باشد، احتمال Under Extrusion  و ایجاد فاصله میان خطوط افزایش پیدا می‌کند. نکته مهم این است که مقدار مناسب Flow الزاماً برای همه فیلامنت‌ها یکسان نیست. حتی تفاوت برند، رنگ یا نوع ماده می‌تواند باعث تغییر نتیجه شود.  بنابراین برای کار حرفه‌ای، بهتر است تنظیم Flow برای ماده و پروفایل چاپ مورد استفاده انجام شود.

5. کالیبراسیون دمای پرینتر سه بعدی

دما یکی از پارامترهای مهم در چاپ سه بعدی FDM است.

دمای نازل و صفحه چاپ باید متناسب با نوع فیلامنت، نازل، سرعت چاپ و شرایط دستگاه انتخاب شود.

در برخی پرینترها، تنظیمات حرارتی و کالیبراسیون سیستم کنترل دما نیز اهمیت دارد.

PID Tuning چیست؟

PID Tuning روشی برای تنظیم سیستم کنترل دمای پرینتر است تا Hotend بتواند دمای هدف را با نوسان کمتری حفظ کند.

اگر دمای نازل هنگام چاپ به‌طور غیرعادی نوسان داشته باشد، بررسی PID و سیستم حرارتی می‌تواند بخشی از فرآیند عیب‌یابی باشد.

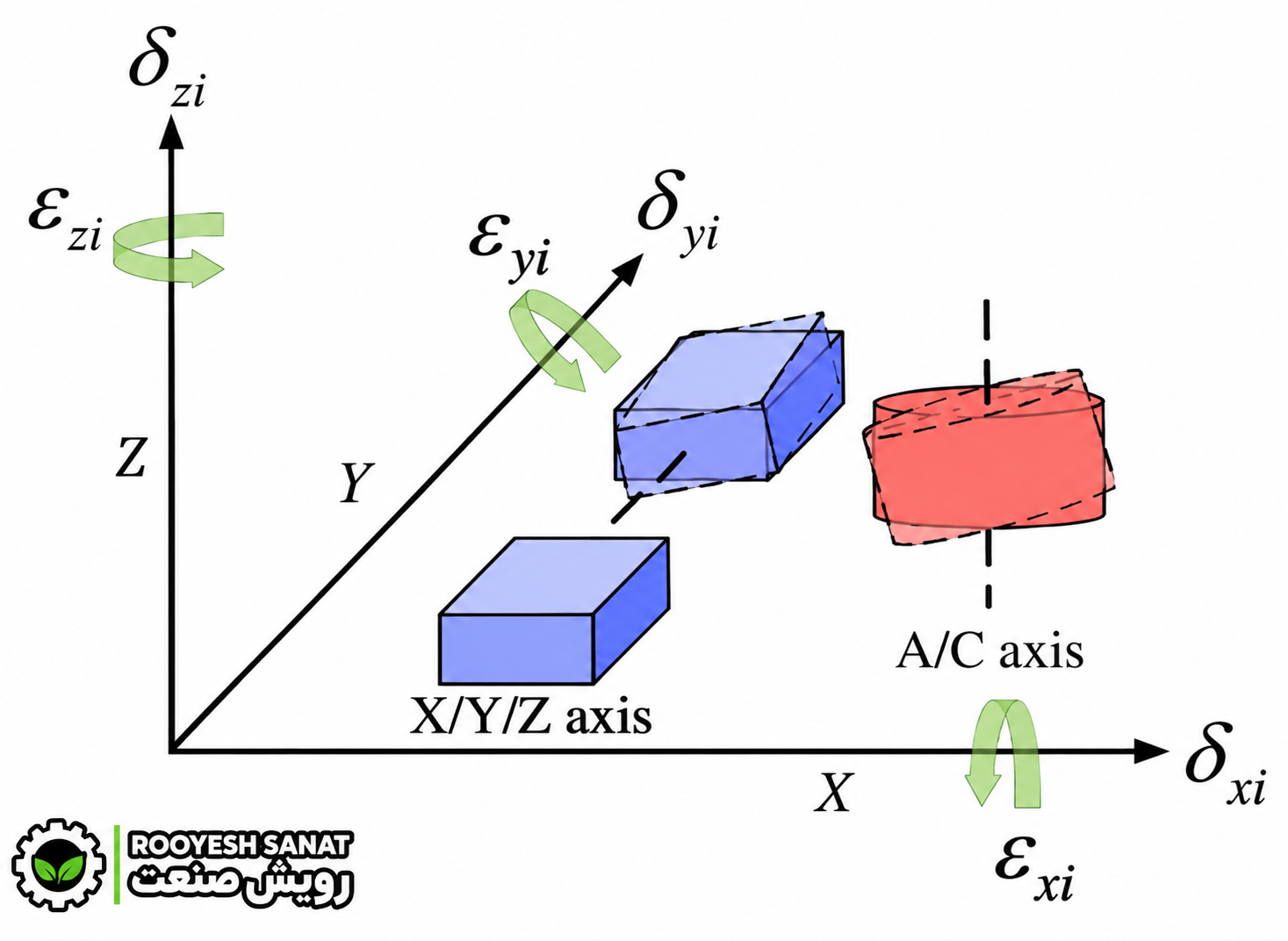

۶. کالیبراسیون محورهای X، Y و Z

پرینتر سه بعدی باید بتواند محورها را با دقت مناسب حرکت دهد.

در برخی دستگاه‌ها، فرآیندهایی مانند XYZ Calibration برای بررسی هندسه و وضعیت محورها استفاده می‌شوند.

هدف این است که حرکت محورها با ساختار واقعی دستگاه هماهنگ باشد و مشکلاتی مانند خارج بودن فریم از گونیا یا خطای هندسی کاهش پیدا کند. Prusa نیز XYZ Calibration را فرآیندی برای بررسی عمود بودن محورها و اندازه‌گیری انحراف هندسی دستگاه معرفی می‌کند.

چرا این موضوع مهم است؟

فرض کنید در نرم‌افزار یک قطعه با ابعاد مشخص طراحی شده است. اگر حرکت محورها دقیق نباشد، ممکن است قطعه چاپ‌شده از نظر ابعاد با مدل اصلی تفاوت داشته باشد.

این مسئله در قطعاتی که باید با قطعات دیگرمونتاژ شوند اهمیت بیشتری پیدا می‌کند.



۷. کالیبراسیون دقت ابعادی

کالیبراسیون فقط به تنظیمات نرم‌افزاری محدود نمی‌شود. برای بررسی دقت واقعی دستگاه می‌توان یک قطعه آزمایشی با ابعاد مشخص چاپ کرد و سپس ابعاد آن را با ابزار اندازه‌گیری مانند کولیس دیجیتال بررسی کرد. اگر اختلافی وجود داشته باشد، قبل از تغییر تنظیمات نرم‌افزاری باید موارد مکانیکی مانند:

• شل بودن تسمه
• لقی قطعات
• وضعیت پیچ‌ها
• هم‌راستایی محور
• وضعیت فریم
• حرکت روان محورها

بررسی شوند. در سیستم‌های پیشرفته نیز روش‌هایی مانند Skew Correction می‌توانند برای جبران خطاهای هندسی استفاده شوند؛ با این حال، Klipper توصیه می‌کند ابتدا تا حد امکان مشکل مکانیکی و گونیا نبودن دستگاه برطرف شود.

۸. Input Shaping و کاهش لرزش

در پرینترهای سریع‌تر، لرزش مکانیکی می‌تواند باعث ایجاد خطوط تکرارشونده در اطراف لبه‌های قطعه شود که معمولاً با نام‌هایی مانند Ringing، Ghosting یا Echoing شناخته می‌شوند. در firmwareهایی مانند Klipper، قابلیت Input Shaping برای کاهش اثر این ارتعاشات استفاده می‌شود. این سیستم با اندازه‌گیری رفتار لرزشی دستگاه و تنظیم پارامترهای حرکتی، می‌تواند اثر Ringing را کاهش دهد. البته Input Shaping جایگزین تعمیر مکانیکی نیست. اگر تسمه، فریم یا قطعات متحرک مشکل داشته باشند، ابتدا باید مشکل اصلی برطرف شود.

ترتیب پیشنهادی کالیبراسیون پرینتر سه بعدی

برای اینکه تنظیمات را بدون سردرگمی انجام دهید، بهتر است از موارد پایه شروع کنید:

مرحله ۱: بررسی مکانیکی

• محکم بودن پیچ‌ها
• وضعیت تسمه‌ها
• حرکت روان محورها
• تمیزی نازل
• وضعیت صفحه چاپ
• بررسی فریم و گونیا بودن دستگاه

مرحله ۲: Home و بررسی محورها

مطمئن شوید محورها بدون گیرکردن و صدای غیرعادی حرکت می‌کنند.

مرحله ۳: Bed Leveling

سطح چاپ را با روش مناسب دستگاه تنظیم کنید.

مرحله ۴: First Layer Calibration

فاصله مناسب نازل تا صفحه را تنظیم کنید.

مرحله ۵: Extruder Calibration

در صورت نیاز، مقدار حرکت و تغذیه اکسترودر را بررسی کنید.

مرحله ۶: Temperature Calibration

برای فیلامنت موردنظر، دمای مناسب را با توجه به مشخصات تولیدکننده و تست چاپ تعیین کنید.

مرحله ۷: Flow Calibration

مقدار خروج مواد را تنظیم کنید.

مرحله ۸: تست دقت ابعادی

یک مدل استاندارد چاپ کرده و ابعاد آن را اندازه‌گیری کنید.

مرحله ۹: تنظیمات پیشرفته

در دستگاه‌های مجهز و سریع، مواردی مانند Pressure Advance یا Input Shaping نیز می‌توانند بررسی شوند.

هر چند وقت یک‌بار باید پرینتر سه بعدی را کالیبره کنیم؟

پاسخ یکسانی برای همه پرینترها وجود ندارد.

اگر دستگاه عملکرد پایداری دارد، نیازی نیست قبل از هر چاپ تمام مراحل کالیبراسیون را از ابتدا انجام دهید.

اما در شرایط زیر بررسی و کالیبراسیون مجدد منطقی است:

• تعویض نازل
• تعمیر یا باز کردن اکسترودر
• تغییر قطعات محورهای حرکتی
• جابه‌جایی دستگاه
• تغییر قابل توجه در ساختار پرینتر
• مشاهده افت کیفیت چاپ
• تغییر محسوس دقت ابعادی
• تغییر نوع یا شرایط فیلامنت
• ایجاد مشکل مداوم در لایه اول

برای نمونه، Prusa توصیه می‌کند پس از تغییرات عمده در مونتاژ، مانند تعویض نازل یا انجام تغییرات روی اکسترودر و محورها، کالیبراسیون‌های مرتبط دوباره بررسی شوند.

از کجا بفهمیم پرینتر نیاز به کالیبراسیون دارد؟

اگر یکی از علائم زیر را مشاهده کردید، بهتر است قبل از تغییرات متعدد در تنظیمات، کالیبراسیون دستگاه را بررسی کنید:

مشکل	بخش احتمالی برای بررسی
چسبندگی ضعیف لایه اول	Z Offset / Bed Leveling
له شدن بیش از حد لایه اول	Z Offset
فاصله بین خطوط چاپ	Flow / Extrusion
سطح بالایی بیش از حد برجسته	Flow
اختلاف ابعاد قطعه	محورها / Flow / مکانیک
Ringing یا Ghosting	تسمه‌ها / فریم / Input Shaping
تغییر کیفیت پس از تعویض نازل	First Layer / Flow
نوسان دمای نازل	PID / سیستم حرارتی
تغییر شکل قطعه	دما / خنک‌کاری / محیط چاپ
مشکل پس از جابه‌جایی دستگاه	تراز و هندسه دستگاه

اشتباهات رایج هنگام کالیبراسیون پرینتر سه بعدی

۱. تغییر چند تنظیم به‌صورت هم‌زمان

اگر هم‌زمان Z Offset، Flow، سرعت و دما را تغییر دهید، مشخص نمی‌شود کدام تغییر باعث بهتر یا بدتر شدن نتیجه شده است.

راهکار: هر بار یک پارامتر را تغییر دهید و نتیجه را ثبت کنید.

۲. کالیبره کردن دستگاه بدون بررسی مکانیکی

اگر تسمه شل باشد یا فریم مشکل داشته باشد، تغییرات نرم‌افزاری مشکل اصلی را برطرف نمی‌کند.

۳. استفاده از یک تنظیم برای همه فیلامنت‌ها

PLA، PETG، ABS، TPU و مواد مهندسی رفتار یکسانی ندارند.

۴. کپی کردن مقدار Z Offset از یک پرینتر دیگر

حتی دو دستگاه مشابه ممکن است به دلیل تفاوت مونتاژ، سنسور و صفحه چاپ، مقدار متفاوتی نیاز داشته باشند.

۵.

کالیبراسیون محورهای X، Y و Z

هدف کالیبراسیون ایجاد یک فرآیند پایدار و قابل تکرار است، نه تغییر دائمی تنظیمات.

چک‌لیست سریع کالیبراسیون پرینتر سه بعدی

قبل از یک پروژه مهم می‌توانید این موارد را بررسی کنید:

✓ صفحه چاپ تمیز است؟
✓ نازل تمیز و سالم است؟
✓ محورها روان حرکت می‌کنند؟
✓ تسمه‌ها و پیچ‌ها وضعیت مناسبی دارند؟
✓ Bed Leveling درست انجام شده است؟
✓ لایه اول چسبندگی مناسبی دارد؟
✓ مقدار Flow مناسب است؟
✓ دمای چاپ با فیلامنت سازگار است؟
✓ ابعاد قطعه آزمایشی بررسی شده است؟
✓ پروفایل مناسب برای همان فیلامنت انتخاب شده است؟

کالیبراسیون برای پرینترهای صنعتی چرا مهم‌تر است؟

در چاپ سه بعدی صنعتی، موضوع فقط زیبایی قطعه نیست.

وقتی یک قطعه باید در یک مجموعه مکانیکی نصب شود، اختلاف ابعاد می‌تواند باعث ایجاد مشکل در مونتاژ، عملکرد، اتصال قطعات و تکرارپذیری تولید شود. به همین دلیل، در کاربردهای حرفه‌ای بهتر است کالیبراسیون را بخشی از فرآیند کنترل کیفیت بدانیم:

کالیبراسیون → چاپ نمونه → اندازه‌گیری → اصلاح → تأیید → تولید

این فرآیند به‌خصوص برای تولید قطعات کاربردی، نمونه‌سازی صنعتی و تولید تعداد بیشتری از یک قطعه اهمیت پیدا می‌کند.

تفاوت کالیبراسیون با تنظیمات معمول چاپ

این دو موضوع را نباید کاملاً یکی دانست. کالیبراسیون بیشتر با هدف هماهنگ کردن رفتار واقعی دستگاه با مقدار مورد انتظار انجام می‌شود. اما تنظیمات چاپ مانند سرعت، ارتفاع لایه، تعداد دیواره‌ها، Infill و Support بیشتر به نوع مدل و هدف چاپ مربوط هستند. برای مثال ممکن است یک پرینتر به‌درستی کالیبره شده باشد، اما برای چاپ یک قطعه با جزئیات زیاد همچنان نیاز به تنظیم سرعت و ارتفاع لایه داشته باشد.

آیا کالیبراسیون باعث افزایش دقت پرینتر سه بعدی می‌شود؟

در بسیاری از موارد، کالیبراسیون صحیح می‌تواند به پایداری، تکرارپذیری و دقت بهتر چاپ کمک کند؛ اما نباید انتظار داشت کالیبراسیون تمام خطاهای یک پرینتر را برطرف کند. دقت نهایی به عوامل مختلفی مانند:

• طراحی مکانیکی دستگاه
• کیفیت قطعات
• سیستم حرکتی
• نازل
• نوع فیلامنت
• شرایط محیطی
• تنظیمات Slicer
• نحوه خنک‌کاری
• کیفیت مونتاژ

وابسته است. بنابراین کالیبراسیون باید در کنار نگهداری صحیح و تنظیم مناسب فرآیند چاپ انجام شود.

جمع‌بندی

کالیبراسیون پرینتر سه بعدی یکی از مهم‌ترین مراحل برای رسیدن به چاپ پایدار و قابل تکرار است. از تنظیم لایه اول و Bed Leveling گرفته تا بررسی Flow، اکسترودر، محورها، دما و در دستگاه‌های پیشرفته Input Shaping، هر مرحله می‌تواند بخشی از عملکرد دستگاه را بهبود دهد. نکته مهم این است که کالیبراسیون یک نسخه ثابت برای همه پرینترها ندارد. روش و ترتیب انجام آن باید با توجه به مدل دستگاه، سیستم حرکتی، firmware، نازل و ماده مصرفی تعیین شود. اگر قصد دارید از پرینتر سه بعدی برای تولید قطعات دقیق و کاربردی استفاده کنید، بهتر است قبل از افزایش سرعت یا تغییرات متعدد در Slicer، ابتدا مطمئن شوید خود دستگاه به‌درستی تنظیم شده است.

سوالات متداول

کالیبراسیون پرینتر سه بعدی چیست؟

فرآیند تنظیم و بررسی بخش‌های مختلف پرینتر برای هماهنگ شدن حرکت محورها، اکستروژن و موقعیت لایه‌ها با شرایط مورد انتظار چاپ است.

مهم‌ترین مرحله کالیبراسیون پرینتر سه بعدی چیست؟

برای بسیاری از پرینترهای FDM، تنظیم First Layer و فاصله نازل تا صفحه از مهم‌ترین مراحل اولیه است.

آیا بعد از تعویض نازل باید پرینتر را کالیبره کرد؟

بسته به مدل دستگاه، معمولاً حداقل لایه اول و تنظیمات مرتبط با نازل باید دوباره بررسی شوند. برخی سازندگان پس از تعویض نازل انجام First Layer Calibration را توصیه می‌کنند.

Flow در پرینتر سه بعدی چیست؟

Flow یا Extrusion Multiplier برای تنظیم مقدار موادی است که در فرآیند چاپ از نازل خارج می‌شود.

آیا همه پرینترهای سه بعدی به کالیبراسیون دستی نیاز دارند؟

خیر. بسیاری از پرینترهای جدید بخشی از فرآیندهای کالیبراسیون را به‌صورت خودکار انجام می‌دهند؛ با این حال، نوع و میزان کالیبراسیون موردنیاز به طراحی دستگاه بستگی دارد.

آیا کالیبراسیون می‌تواند مشکل دقت ابعادی را برطرف کند؟

در برخی موارد بله، اما ابتدا باید مشکلات مکانیکی، لقی، تسمه، فریم و حرکت محورها بررسی شوند. کالیبراسیون نرم‌افزاری جایگزین تعمیر مکانیکی نیست.
