پرینتر 3 بعدی FDM چیست و چگونه کار می‌کند؟

پرینتر سه بعدی FDM یکی از رایج‌ترین و پرکاربردترین فناوری‌های چاپ سه‌بعدی است که با ذوب و قرار دادن لایه‌به‌لایه مواد ترموپلاستیک، قطعات سه‌بعدی را تولید می‌کند. قیمت مناسب دستگاه، تنوع فیلامنت‌ها، نگهداری نسبتاً ساده و امکان ساخت قطعات کاربردی باعث شده است، FDM هم در میان کاربران خانگی و هم در صنایع مختلف محبوب باشد. اما پرینتر FDM دقیقاً چگونه کار می‌کند؟ چه موادی در آن استفاده می‌شود؟ دقت و کیفیت چاپ آن چقدر است و برای چه کاربردهایی گزینه مناسبی محسوب می‌شود؟ در این مقاله از رویش صنعت، پرینتر سه بعدی FDM را از نحوه عملکرد تا مزایا، معایب، مواد مصرفی و کاربردها بررسی می‌کنیم.

پرینتر سه بعدی FDM چیست؟

FDM مخفف Fused Deposition Modeling به معنی «مدل‌سازی با رسوب‌گذاری مواد مذاب» است. در این فناوری، یک رشته پلاستیکی به نام فیلامنت وارد پرینتر می‌شود. فیلامنت در قسمت گرم‌کننده دستگاه ذوب شده و سپس از طریق نازل روی صفحه ساخت قرار می‌گیرد. دستگاه این ماده را مطابق اطلاعات مدل سه‌بعدی و مسیرهای مشخص‌شده توسط نرم‌افزار، به صورت لایه‌به‌لایه روی هم قرار می‌دهد تا قطعه نهایی ساخته شود. به همین دلیل، در بسیاری از منابع، FDM را در دسته پرینترهای فیلامنتی نیز قرار می‌دهند. اگر می‌خواهید با فناوری‌های مختلف چاپ سه‌بعدی آشنا شوید، پیشنهاد می‌کنیم مقاله انواع پرینتر سه بعدی  را نیز مطالعه کنید.

پرینتر FDM چگونه کار می‌کند؟

فرآیند چاپ در یک پرینتر سه بعدی FDM معمولاً از چند مرحله اصلی تشکیل می‌شود.

۱. طراحی مدل سه بعدی

ابتدا قطعه موردنظر باید به صورت یک مدل سه‌بعدی طراحی شود. نرم‌افزارهایی مانند SolidWorks، Fusion 360، CATIA و Blender می‌توانند برای طراحی مدل مورد استفاده قرار بگیرند. مدل طراحی‌شده معمولاً با فرمت‌هایی مانند STL یا 3MF به مرحله آماده‌سازی چاپ منتقل می‌شود.

۲. وارد کردن مدل به نرم‌افزار Slicer

مدل سه‌بعدی مستقیماً قابل چاپ نیست و باید توسط نرم‌افزار Slicer به دستوراتی تبدیل شود که پرینتر بتواند آن‌ها را اجرا کند. نرم‌افزار Slicer مدل را به لایه‌های مختلف تقسیم کرده و پارامترهایی مانند موارد زیر را مشخص می‌کند:

• ارتفاع لایه
• سرعت چاپ
• دمای نازل
• دمای صفحه
• درصد Infill
• ضخامت دیواره
• Support
• سرعت حرکت نازل

در نهایت فایل خروجی معمولاً به صورت G-code در اختیار پرینتر قرار می‌گیرد.

۳. گرم شدن نازل

فیلامنت وارد بخش Hotend می‌شود. نازل تا دمای مناسب ماده مصرفی گرم شده و فیلامنت را به حالت نیمه‌مایع یا مذاب درمی‌آورد. دمای مناسب به نوع فیلامنت بستگی دارد. برای مثال، دمای چاپ PLA معمولاً با ABS یا PETG یکسان نیست.

۴. خروج فیلامنت از نازل

موتور Extruder فیلامنت را به سمت Hotend هدایت می‌کند. فیلامنت پس از گرم شدن از سوراخ بسیار کوچکی در نازل خارج شده و روی صفحه ساخت قرار می‌گیرد.

۵. تشکیل لایه‌ها

هد چاپ در مسیر مشخص حرکت می‌کند و یک لایه از قطعه را ایجاد می‌کند. پس از تکمیل هر لایه، محور Z حرکت کرده و نازل در ارتفاع جدید قرار می‌گیرد. این فرآیند بارها تکرار می‌شود تا قطعه کامل شود.

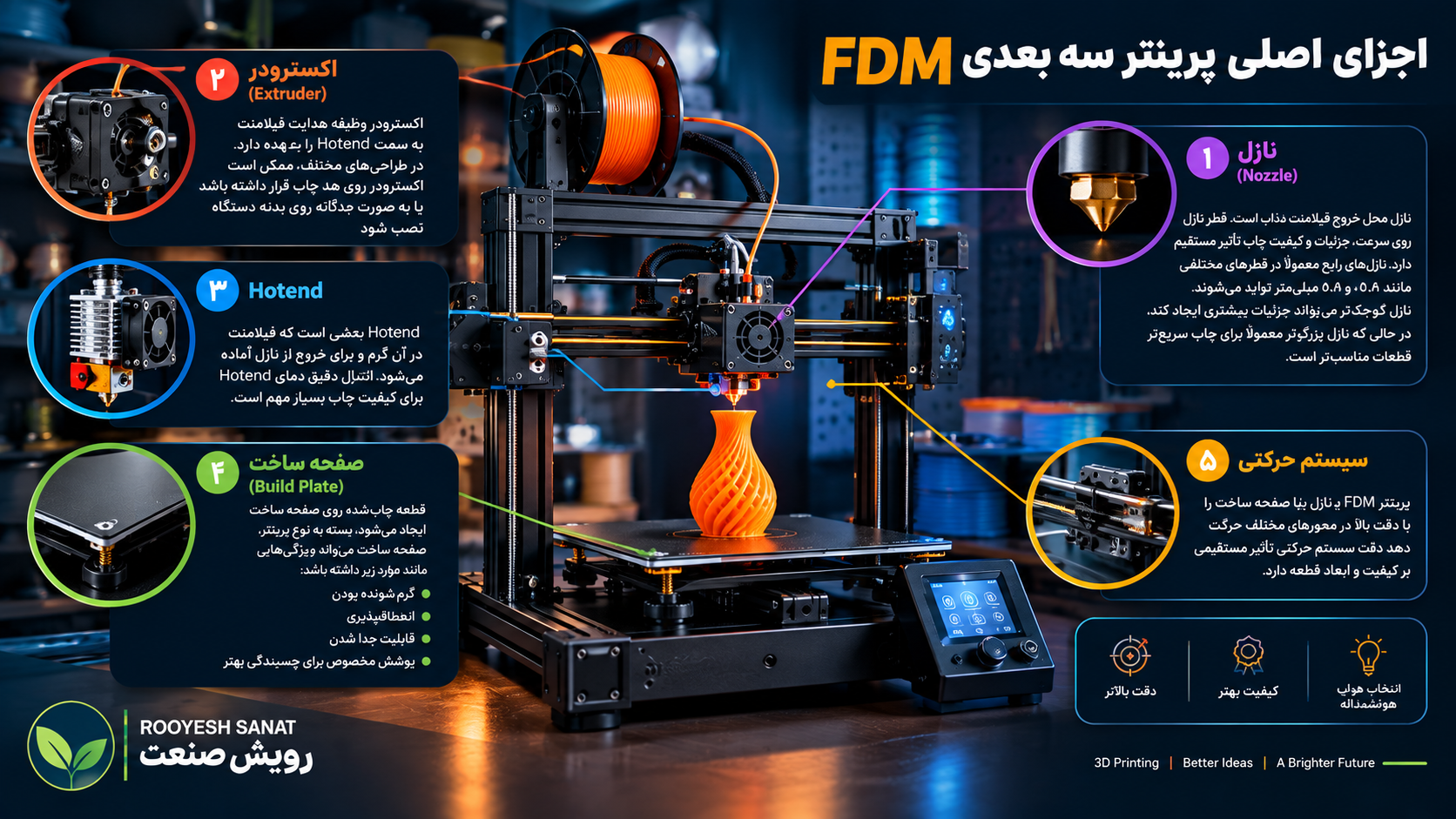

اجزای اصلی پرینتر سه بعدی FDM

شناخت اجزای اصلی دستگاه به درک بهتر نحوه عملکرد پرینتر و همچنین انتخاب دستگاه مناسب کمک می‌کند.

نازل (Nozzle)

نازل محل خروج فیلامنت مذاب است. قطر نازل روی سرعت، جزئیات و کیفیت چاپ تأثیر مستقیم دارد. نازل‌های رایج معمولاً در قطرهای مختلفی مانند 0.4، 0.6 و 0.8 میلی‌متر تولید می‌شوند. نازل کوچک‌تر می‌تواند جزئیات بیشتری ایجاد کند، در حالی که نازل بزرگ‌تر معمولاً برای چاپ سریع‌تر قطعات مناسب‌تر است.

اکسترودر (Extruder)

اکسترودر وظیفه هدایت فیلامنت به سمت Hotend را بر عهده دارد. در طراحی‌های مختلف ممکن است اکسترودر روی هد چاپ قرار داشته باشد یا به صورت جداگانه روی بدنه دستگاه نصب شود.

Hotend

Hotend بخشی است که فیلامنت در آن گرم و برای خروج از نازل آماده می‌شود. کنترل دقیق دمای Hotend برای کیفیت چاپ بسیار مهم است.

صفحه ساخت یا Build Plate

قطعه چاپ‌شده روی صفحه ساخت ایجاد می‌شود. بسته به نوع پرینتر، صفحه ساخت می‌تواند ویژگی‌هایی مانند:

• گرم‌شونده بودن
• انعطاف‌پذیری
• قابلیت جدا شدن
• پوشش مخصوص برای چسبندگی بهتر

داشته باشد.

سیستم حرکتی

پرینتر FDM باید نازل یا صفحه ساخت را با دقت بالا در محورهای مختلف حرکت دهد. دقت سیستم حرکتی تأثیر مستقیمی بر کیفیت و ابعاد قطعه دارد.

انواع فیلامنت مورد استفاده در پرینتر FDM

یکی از مهم‌ترین مزایای پرینترهای FDM، تنوع زیاد مواد مصرفی است.

فیلامنت PLA

فیلامنت PLA یکی از محبوب‌ترین فیلامنت‌ها برای چاپ سه‌بعدی است.

مزایای آن:

• چاپ نسبتاً آسان
• تنوع رنگ زیاد
• بوی کمتر نسبت به برخی مواد
• مناسب برای نمونه‌سازی و قطعات تزئینی

فیلامنت PLA برای بسیاری از کاربران تازه‌کار نقطه شروع مناسبی محسوب می‌شود.

فیلامنت PETG

فیلامنت PETG ترکیبی از قابلیت چاپ مناسب و مقاومت مکانیکی قابل توجه ارائه می‌دهد. این ماده برای ساخت قطعات کاربردی، محفظه‌ها و برخی قطعات صنعتی مناسب است.

فیلامنت ABS

فیلامنت ABS از مواد شناخته‌شده در چاپ سه‌بعدی است و در صورت چاپ صحیح می‌تواند مقاومت مناسبی در برابر حرارت و ضربه داشته باشد. با این حال، چاپ ABS نسبت به PLA به کنترل شرایط چاپ، دمای مناسب و مدیریت بهتر محیط نیاز دارد.

فیلامنت TPU

فیلامنت TPU یک ماده انعطاف‌پذیر است که برای تولید قطعات نرم و لاستیکی مانند برخی قاب‌ها، واشرها و قطعات انعطاف‌پذیر استفاده می‌شود.

فیلامنت‌های کامپوزیتی

برخی فیلامنت‌ها با موادی مانند فیبر کربن، شیشه یا مواد معدنی ترکیب شده‌اند تا ویژگی‌های خاصی به قطعه نهایی بدهند.

این مواد معمولاً به تجهیزات و تنظیمات مناسب‌تری نیاز دارند.

مزایای پرینتر سه بعدی FDM

FDM به دلیل ویژگی‌های مختلف خود یکی از محبوب‌ترین فناوری‌های چاپ سه‌بعدی است.

۱. هزینه مناسب‌تر

در بسیاری از کاربردها، هزینه خرید و استفاده از پرینتر FDM نسبت به فناوری‌های صنعتی پیشرفته پایین‌تر است.

۲. تنوع زیاد مواد

فیلامنت‌های متنوعی برای FDM وجود دارد که امکان انتخاب ماده بر اساس نیاز قطعه را فراهم می‌کنند.

۳. تعمیر و نگهداری نسبتاً ساده

ساختار بسیاری از پرینترهای FDM قابل فهم است و قطعاتی مانند نازل، اکسترودر و صفحه ساخت قابلیت سرویس یا تعویض دارند.

۴. مناسب برای نمونه‌سازی سریع

یکی از مهم‌ترین کاربردهای FDM، ساخت سریع نمونه اولیه قبل از تولید نهایی است.

۵. مناسب برای قطعات کاربردی

با انتخاب فیلامنت مناسب می‌توان قطعاتی تولید کرد که صرفاً جنبه تزئینی ندارند و در کاربردهای واقعی نیز مورد استفاده قرار می‌گیرند.

معایب پرینتر سه بعدی FDM

FDM در کنار مزایا، محدودیت‌هایی نیز دارد.

کیفیت سطح

به دلیل ساخت قطعه به صورت لایه‌به‌لایه، خطوط لایه‌ها روی سطح قطعه قابل مشاهده هستند.

دقت کمتر در جزئیات بسیار ریز

برای ساخت قطعات بسیار ظریف و کوچک، فناوری‌های رزینی مانند SLA و MSLA ممکن است انتخاب مناسب‌تری باشند.

نیاز به تنظیمات صحیح

تنظیم نامناسب دمای نازل، سرعت چاپ، Retraction یا سطح ساخت می‌تواند باعث مشکلاتی مانند:

• Stringing
• Warping
• لایه‌لایه شدن
• چسبندگی ضعیف
• تغییر ابعاد

شود.

پرینتر FDM برای چه کاربردهایی مناسب است؟

کاربرد FDM فقط به ساخت مدل‌های ساده محدود نمی‌شود. از این فناوری می‌توان در زمینه‌های مختلف استفاده کرد:

نمونه‌سازی صنعتی

مهندسان می‌توانند قبل از ساخت قالب یا تولید انبوه، نمونه اولیه قطعه را با پرینتر سه‌بعدی تولید و بررسی کنند.

قطعات سفارشی

وقتی تولید یک قطعه با روش‌های سنتی به دلیل تیراژ پایین یا شکل پیچیده مقرون‌به‌صرفه نیست، چاپ سه‌بعدی می‌تواند راهکار مناسبی باشد.

آموزش و دانشگاه

پرینترهای FDM به دلیل هزینه نسبتاً مناسب و کاربری ساده‌تر، در مراکز آموزشی و آزمایشگاه‌ها نیز کاربرد دارند.

ساخت ابزار و تجهیزات کمکی

از FDM می‌توان برای ساخت برخی:

• فیکسچرها
• Jigها
• نگهدارنده‌ها
• ابزارهای مونتاژ
• تجهیزات کمکی تولید

استفاده کرد.

قطعات تزئینی و مدل‌سازی

ساخت مجسمه، ماکت، دکور، مدل‌های آموزشی و محصولات سفارشی نیز از کاربردهای رایج این فناوری است.

دقت پرینتر سه بعدی FDM چقدر است؟

دقت چاپ FDM به عوامل مختلفی وابسته است و نمی‌توان تنها بر اساس مشخصات یک دستگاه درباره دقت واقعی آن قضاوت کرد.

عوامل مؤثر شامل:

• کیفیت سیستم حرکتی
• قطر نازل
• ارتفاع لایه
• کیفیت فیلامنت
• کالیبراسیون دستگاه
• تنظیمات Slicer
• دمای چاپ
• سرعت چاپ
• شرایط محیطی

است. به همین دلیل، ارتفاع لایه پایین‌تر الزاماً به معنی دقت ابعادی بالاتر نیست. برای دستیابی به قطعات دقیق، علاوه بر انتخاب دستگاه مناسب، کالیبراسیون و تنظیم صحیح دستگاه نیز اهمیت زیادی دارد.

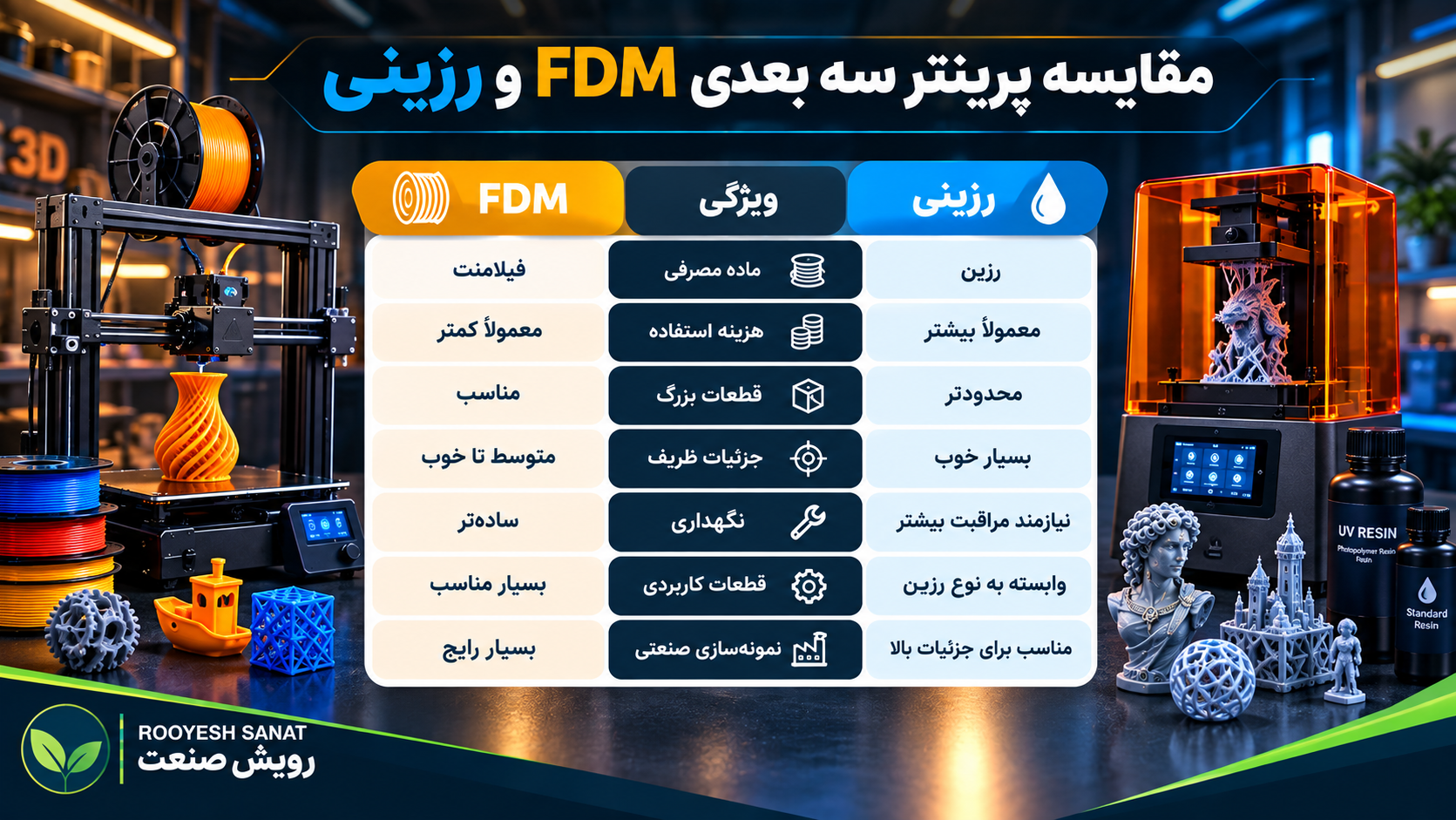

پرینتر FDM  بهتر است یا پرینتر رزینی؟

این سؤال پاسخ یکسانی برای همه کاربران ندارد. اگر هدف شما ساخت قطعات بزرگ‌تر، نمونه‌های کاربردی و قطعات با هزینه مواد مناسب‌تر باشد، FDM در بسیاری از موارد انتخاب مناسبی است. در مقابل، اگر هدف شما ساخت مدل‌های بسیار ظریف با جزئیات سطح بالا باشد، پرینترهای رزینی می‌توانند گزینه مناسب‌تری باشند.

هنگام خرید پرینتر FDM به چه نکاتی توجه کنیم؟

اگر قصد خرید پرینتر سه بعدی FDM دارید، صرفاً به قیمت دستگاه توجه نکنید.

حجم ساخت

ابعاد فضای چاپ مشخص می‌کند چه اندازه قطعه‌ای می‌توانید تولید کنید.

نوع مواد قابل چاپ

بررسی کنید دستگاه از چه فیلامنت‌هایی پشتیبانی می‌کند.

سیستم اکسترودر و Hotend

اگر قصد استفاده از مواد مهندسی یا کامپوزیتی دارید، قابلیت‌های Hotend و Extruder اهمیت بیشتری پیدا می‌کند.

صفحه ساخت

چسبندگی مناسب صفحه ساخت می‌تواند بسیاری از مشکلات چاپ را کاهش دهد.

سیستم Leveling

سیستم تراز کردن صفحه، مخصوصاً برای کاربران تازه‌کار، اهمیت زیادی دارد.

سرعت چاپ

سرعت اعلام‌شده توسط سازنده به تنهایی معیار مناسبی برای مقایسه نیست. کیفیت چاپ در سرعت‌های مختلف نیز باید مورد توجه قرار گیرد.

خدمات پس از فروش و قطعات

برای خرید یک دستگاه حرفه‌ای، دسترسی به قطعات مصرفی، خدمات فنی و تعمیرات اهمیت زیادی دارد. اگر قصد خرید دارید، مقاله راهنمای جامع خرید پرینتر سه بعدی می‌تواند به انتخاب فناوری و دستگاه مناسب کمک کند.

آیا پرینتر FDM برای شروع مناسب است؟

در بسیاری از موارد، بله. ساختار نسبتاً ساده، تنوع فیلامنت، هزینه مناسب‌تر و وجود منابع آموزشی فراوان باعث شده FDM یکی از گزینه‌های مناسب برای شروع یادگیری چاپ سه‌بعدی باشد. البته اگر هدف اصلی شما تولید مدل‌های بسیار ظریف، مینیاتوری یا جواهرات باشد، بهتر است فناوری‌های رزینی را نیز بررسی کنید.

جمع‌بندی

پرینتر سه بعدی FDM یکی از مهم‌ترین فناوری‌های چاپ سه‌بعدی است که با ذوب و رسوب‌گذاری فیلامنت، قطعات را به صورت لایه‌به‌لایه تولید می‌کند. قیمت مناسب، تنوع مواد، امکان تولید قطعات کاربردی و تعمیر و نگهداری نسبتاً ساده، FDM را به انتخابی محبوب برای نمونه‌سازی، آموزش، تولید قطعات سفارشی و بسیاری از کاربردهای صنعتی تبدیل کرده است. با این حال، انتخاب پرینتر باید بر اساس کاربرد، نوع قطعه، مواد مورد استفاده، ابعاد ساخت، دقت موردنیاز و بودجه انجام شود؛ نه صرفاً قیمت دستگاه. اگر برای انتخاب پرینتر سه بعدی FDM مناسب کسب‌وکار یا کاربرد صنعتی نیاز به راهنمایی دارید، می‌توانید مشخصات پروژه و قطعه موردنظر خود را بررسی کنید تا فناوری و مشخصات مناسب دستگاه مشخص شود.

سوالات متداول

FDM مخفف چیست؟

FDM مخفف Fused Deposition Modeling است و به فرآیند ساخت قطعه با رسوب‌گذاری مواد مذاب اشاره دارد.

پرینتر FDM از چه موادی استفاده می‌کند؟

مهم‌ترین مواد مصرفی آن شامل PLA، PETG، ABS، TPU و انواع فیلامنت‌های کامپوزیتی و مهندسی است.

آیا FDM برای قطعات صنعتی مناسب است؟

بله. بسته به نوع دستگاه و فیلامنت، FDM می‌تواند برای نمونه‌سازی، ساخت فیکسچر، ابزارهای کمکی و برخی قطعات کاربردی صنعتی استفاده شود.

FDM بهتر است یا SLA؟

هیچ‌کدام به صورت مطلق بهتر نیستند. FDM معمولاً برای قطعات کاربردی و بزرگ‌تر مناسب‌تر است، در حالی که SLA و فناوری‌های رزینی برای جزئیات بسیار ظریف مزیت دارند.

آیا پرینتر FDM برای افراد مبتدی مناسب است؟

بله. به دلیل تنوع فیلامنت، ساختار نسبتاً ساده و هزینه مناسب‌تر، FDM یکی از گزینه‌های رایج برای شروع چاپ سه‌بعدی است.
