اسپیندل چیست و انواع آن

اسپیندل چیست و انواع آن

در دنیای امروز که صنعت با سرعتی چشمگیر در حال پیشرفت است، استفاده از تجهیزات پیشرفته و دقیق نقش مهمی در بهره‌وری تولید دارد. یکی از اجزای حیاتی در ماشین‌کاری مدرن، اسپیندل (Spindle) است. اگر در زمینه ماشین‌آلات CNC فعالیت دارید یا به دنبال آشنایی با قطعات مهم این دستگاه‌ها هستید، احتمالاً این سؤال برایتان پیش آمده که اسپیندل چیست و انواع آن کدام‌اند؟ در این مقاله در “رویش صنعت” به طور کامل به این موضوع پرداخته‌ایم.

اسپیندل چیست؟

اسپیندل (Spindle) یک جزء کلیدی در دستگاه‌های ماشین‌کاری مانند فرز CNC، تراش CNC، دریل و سایر تجهیزات صنعتی است که نقش اصلی آن نگه‌داری و چرخاندن ابزار برش یا قطعه کار است. این قطعه با سرعت بالا می‌چرخد و حرکت دورانی لازم برای عملیات براده‌برداری را فراهم می‌کند.

در واقع، اسپیندل واسطه‌ای است بین منبع نیروی محرکه و ابزار برش که با دقت بالا و بدون لقی می‌چرخد. طراحی، قدرت، خنک‌کاری و سرعت چرخش آن، تأثیر مستقیمی بر دقت و کیفیت عملیات ماشین‌کاری دارد.

کاربرد اسپیندل در صنعت

یکی از مهم‌ترین مواردی که در بررسی اسپیندل چیست و انواع آن باید به آن پرداخت، کاربرد آن در حوزه‌های مختلف صنعتی است. اسپیندل‌ها نقش حیاتی در صنایعی مانند:

• تولید قطعات خودرو

• ساخت تجهیزات پزشکی

• قالب‌سازی

• صنایع هوافضا

• صنایع چوب و MDF

• ساخت قطعات فلزی و پلاستیکی با دقت بالا

دارند. در همه این صنایع، دقت و سرعت ماشین‌کاری از اهمیت زیادی برخوردار است و این وظیفه دقیقاً بر عهده اسپیندل‌هاست.

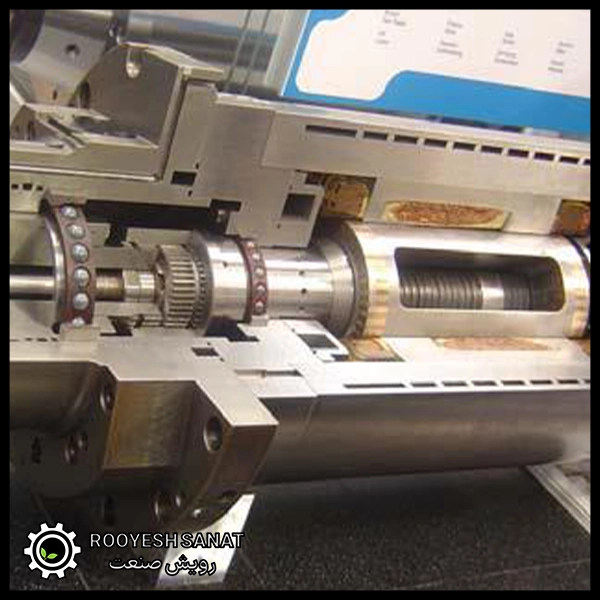

اجزای اصلی اسپیندل

یک اسپیندل معمولاً از اجزای زیر تشکیل شده است:

1. شفت (محور): بخشی که ابزار را درگیر کرده و می‌چرخاند.

2. یاتاقان‌ها: برای کاهش اصطکاک و افزایش دقت چرخش.

3. موتور داخلی یا خارجی: تأمین‌کننده نیروی چرخشی.

4. سیستم خنک‌کننده: برای کنترل دمای دستگاه و جلوگیری از آسیب.

5. کلاهک ابزارگیر (Tool Holder): محل نصب ابزار برش.

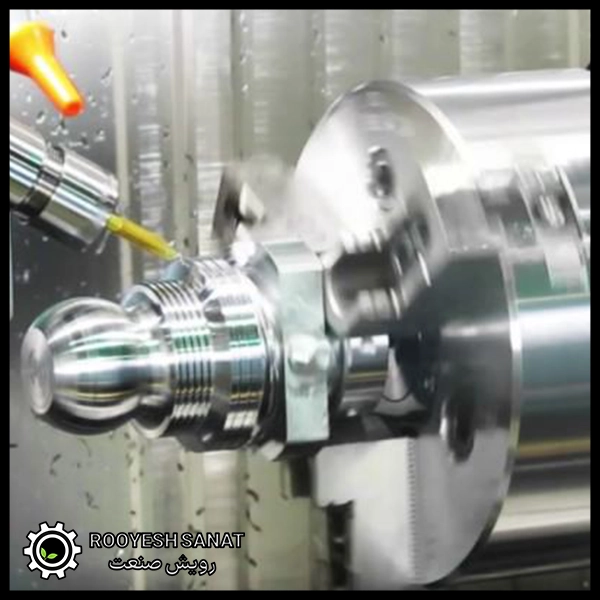

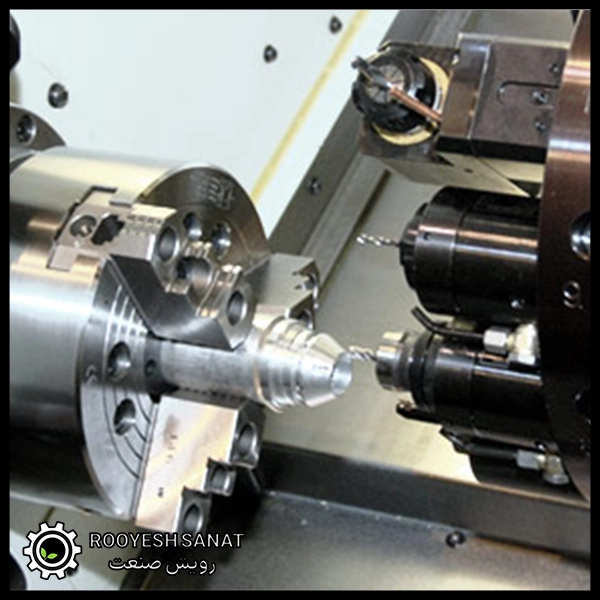

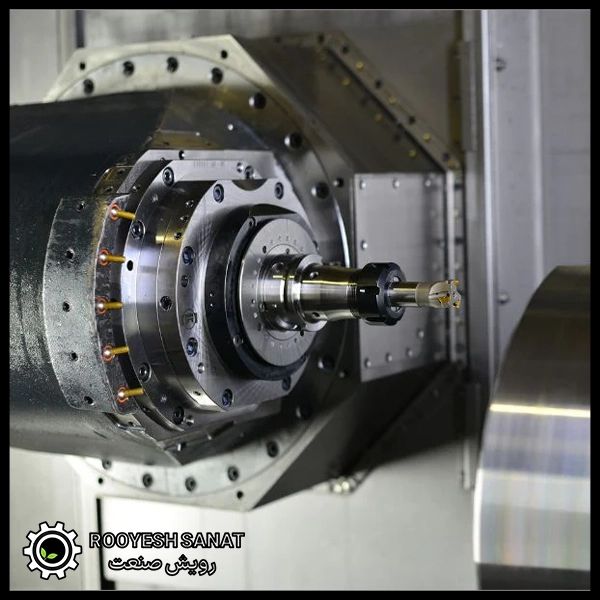

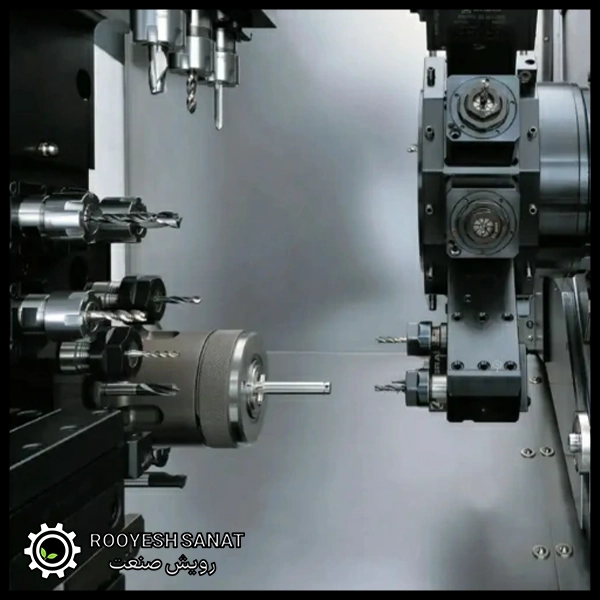

اسپیندل دستگاه CNC

در ماشین‌های CNC، اسپیندل یکی از مهم‌ترین اجزا به شمار می‌رود. اسپیندل دستگاه CNC وظیفه چرخاندن ابزار یا قطعه با دقت و سرعت بالا را بر عهده دارد. این دستگاه‌ها در مدل‌های مختلفی همچون فرز CNC و تراش CNC استفاده می‌شوند.

اگر به دنبال مشاهده انواع دستگاه‌های فرز CNC هستید، پیشنهاد می‌کنیم از بخش فرز CNC سایت رویش صنعت دیدن فرمایید. همچنین برای مشاهده دستگاه‌های تراش CNC می‌توانید به بخش تراش CNC مراجعه نمایید.

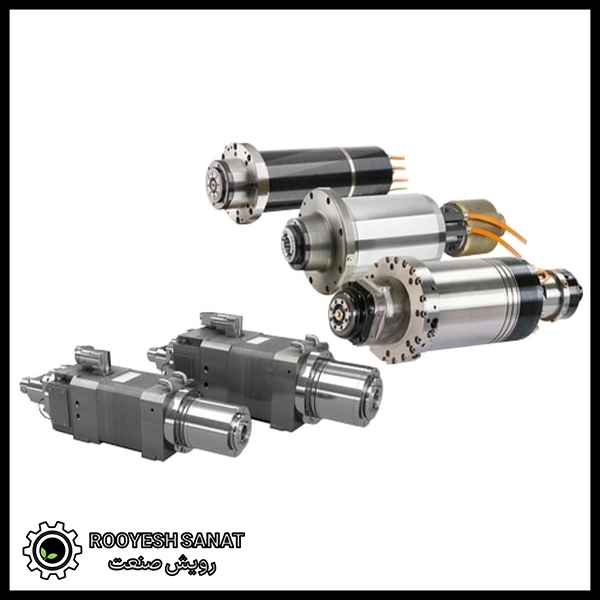

انواع اسپیندل

در پاسخ به این سؤال که اسپیندل چیست و انواع آن کدام‌اند، باید گفت اسپیندل‌ها از لحاظ ساختار، منبع انرژی، نوع خنک‌کاری، قدرت و کاربرد صنعتی به چند دسته مختلف تقسیم می‌شوند. در ادامه، با مهم‌ترین انواع اسپیندل و ویژگی‌های هر یک آشنا می‌شویم:

1. اسپیندل الکتریکی (Electric Spindle)

اسپیندل الکتریکی رایج‌ترین نوع اسپیندل در صنعت است و به کمک یک موتور الکتریکی داخلی یا خارجی، ابزار را با سرعت بالا به چرخش درمی‌آورد. این نوع اسپیندل‌ها برای اکثر دستگاه‌های CNC مانند فرز، تراش، حکاکی و سوراخ‌کاری مناسب هستند.

ویژگی‌ها:

• دقت بالا در دور و گشتاور

• قابل کنترل با اینورتر

• مناسب برای کارهای دقیق و نیمه‌سنگین

• قابلیت تنظیم سرعت به صورت پیوسته

کاربردها:

• ماشین‌کاری فلزات سبک و سنگین

• حکاکی روی چوب، MDF، آلومینیوم

• قالب‌سازی و صنایع خودروسازی

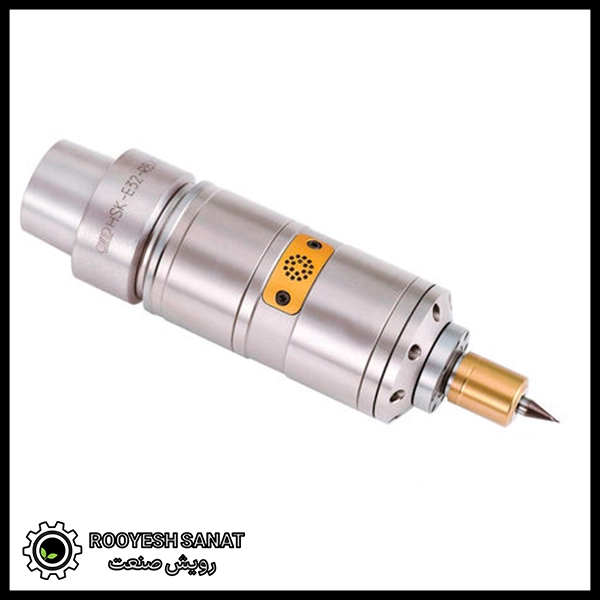

2. اسپیندل پنوماتیک (Pneumatic Spindle)

اسپیندل پنوماتیک از فشار هوا برای تولید چرخش استفاده می‌کند. این نوع اسپیندل معمولاً در سرعت‌های بالا کار می‌کند اما قدرت چرخش آن نسبت به مدل‌های الکتریکی کمتر است.

ویژگی‌ها:

• وزن سبک و طراحی ساده

• سرعت چرخش بالا (تا 60,000 دور در دقیقه)

• مناسب برای کاربردهای ظریف

کاربردها:

• حکاکی دقیق

• میکرومیلینگ (ماشین‌کاری ظریف)

• صنایع پزشکی و الکترونیکی

3. اسپیندل هیدرولیکی (Hydraulic Spindle)

در این مدل، حرکت چرخشی اسپیندل از طریق فشار روغن تأمین می‌شود. اسپیندل هیدرولیکی قدرت بسیار بالایی دارد و در ماشین‌آلات سنگین و پرتنش به‌کار می‌رود.

ویژگی‌ها:

• گشتاور و توان بسیار بالا

• مناسب برای عملیات سنگین و مداوم

• نیاز به سیستم هیدرولیکی مجزا

کاربردها:

• تراش قطعات صنعتی بزرگ

• ماشین‌کاری فولاد و آلیاژهای سخت

• استفاده در خطوط تولید صنعتی با بار بالا

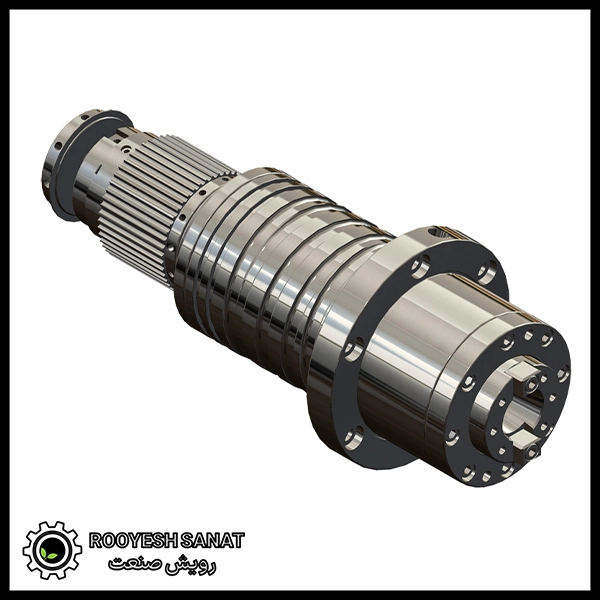

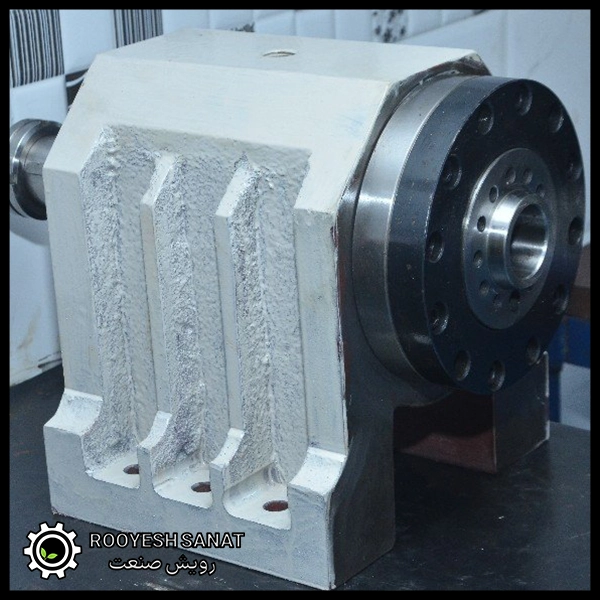

4. اسپیندل تسمه‌ای (Belt-Driven Spindle)

در این نوع، موتور از طریق تسمه به اسپیندل متصل می‌شود و نیروی چرخشی را منتقل می‌کند. این مدل معمولاً در دستگاه‌های فرز دستی یا سنتی دیده می‌شود.

ویژگی‌ها:

• قیمت مناسب و نگهداری ساده

• سرعت محدودتر نسبت به مدل‌های مستقیم

• امکان ایجاد لغزش در تسمه در بارهای سنگین

کاربردها:

• ماشین‌کاری ساده یا آموزشی

• دستگاه‌های سنتی یا نیمه‌اتوماتیک

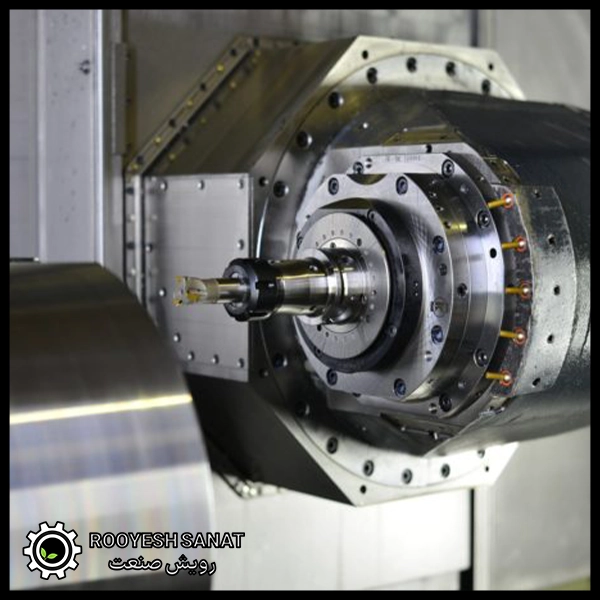

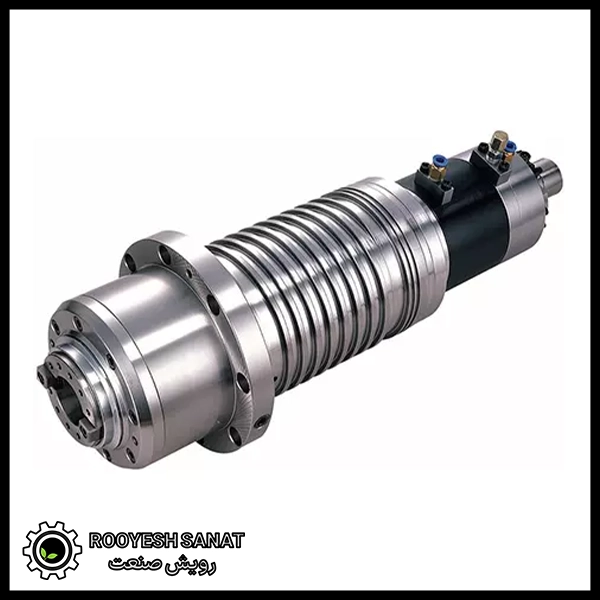

5. اسپیندل مستقیم (Direct-Drive Spindle)

در این نوع، موتور به طور مستقیم به شفت متصل است و انتقال نیرو بدون هیچ واسطه‌ای انجام می‌شود. این موضوع باعث دقت بسیار بالا و کاهش لرزش می‌شود.

ویژگی‌ها:

• دقت بسیار بالا

• مناسب برای ماشین‌کاری با تلورانس پایین

• صدای کم و مصرف انرژی کمتر

کاربردها:

• صنایع هوافضا

• قالب‌سازی دقیق

• تجهیزات پزشکی و فناوری نانو

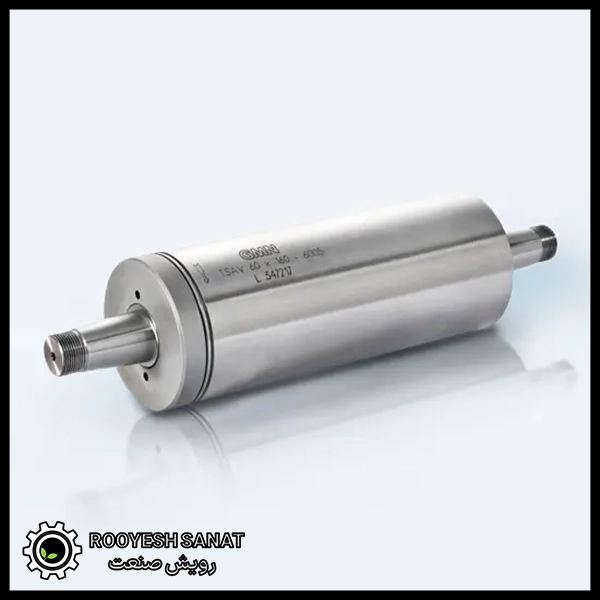

6. اسپیندل با موتور خارجی (External Motor Spindle)

در این مدل، موتور از اسپیندل جدا است و با استفاده از تسمه یا کوپلینگ به آن متصل می‌شود. این طراحی در مواقعی که به قدرت بالا نیاز است، استفاده می‌شود.

ویژگی‌ها:

• انعطاف‌پذیری بالا در انتخاب موتور

• قابلیت تعمیر آسان‌تر

• مناسب برای اسپیندل‌های سایز بزرگ

کاربردها:

• ماشین‌آلات سنگین

• کاربردهای خاص صنعتی

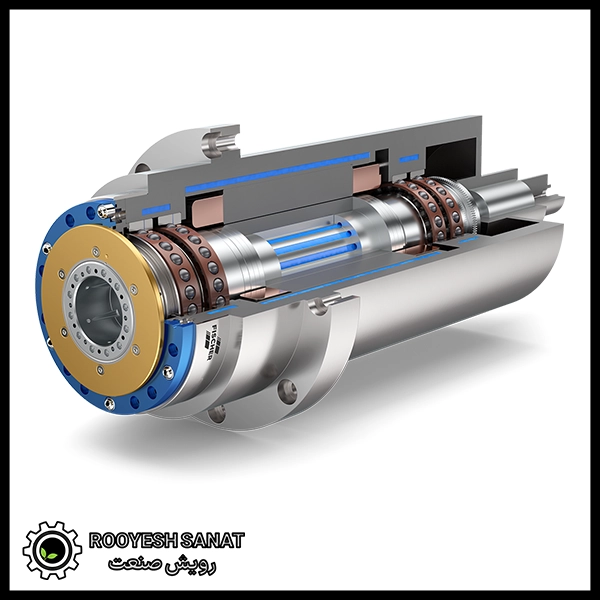

7. اسپیندل آب خنک و هوا خنک (Cooling Method Spindles)

در دسته‌بندی اسپیندل‌ها، خنک‌کاری یکی از مهم‌ترین ویژگی‌هاست. بر اساس نوع خنک‌کاری، اسپیندل‌ها به دو نوع کلی زیر تقسیم می‌شوند:

▪ اسپیندل آب خنک (Water Cooled)

این نوع از گردش مایع (آب یا مخلوط آب و ضدیخ) برای کاهش دمای اسپیندل استفاده می‌کند. عملکرد آن آرام، بی‌صدا و بسیار پایدار است. مناسب برای کارهای مداوم و محیط‌های صنعتی.

مزایا:

• دمای پایدار در کار طولانی

• صدای کم

• افزایش عمر مفید یاتاقان‌ها و موتور

معایب:

• نیاز به سیستم خنک‌کاری مجزا (پمپ، مخزن، لوله‌کشی)

منظور از توان اسپیندل چیست؟

یکی از مشخصه‌های کلیدی در انتخاب اسپیندل، توان آن (Power) است که معمولاً بر حسب کیلووات (kW) یا اسب بخار (HP) بیان می‌شود. توان اسپیندل نشان‌دهنده مقدار انرژی‌ای است که موتور اسپیندل می‌تواند برای چرخاندن ابزار برش تولید کند. به‌عبارت‌دیگر، هرچه توان اسپیندل بیشتر باشد، قدرت آن برای براده‌برداری از مواد سخت‌تر یا در عمق‌های بیشتر نیز افزایش می‌یابد.

تأثیر توان اسپیندل در عملکرد ماشین‌کاری

1. قدرت بیشتر = قابلیت ماشین‌کاری بالاتر: اسپیندل‌هایی با توان بالا قادر به برش قطعات فلزی با سختی زیاد یا اجرای عملیات با عمق بالا هستند.

2. سرعت و راندمان بالا: توان بیشتر باعث می‌شود اسپیندل بتواند با سرعت‌های بالاتر بدون افت توان کار کند.

3. پایداری و کاهش بار روی موتور: در کاربردهای صنعتی و سنگین، توان بالا کمک می‌کند که موتور در فشار نیفتد و عمر مفید آن افزایش یابد.

انتخاب توان مناسب اسپیندل

برای کارهای سبک مانند حکاکی روی چوب یا پلاستیک، اسپیندل‌هایی با توان 0.5 تا 1.5 کیلووات کافی هستند. اما در کارهای صنعتی و ماشین‌کاری فلزات، اسپیندل‌هایی با توان 3 کیلووات به بالا توصیه می‌شود.

در نتیجه، هنگام انتخاب اسپیندل باید توجه کنید که توان آن متناسب با نوع مواد، عمق براده‌برداری و ساعت کاری روزانه باشد تا از آسیب به دستگاه و افت کیفیت جلوگیری شود.

اسپیندل آب خنک و هوا خنک

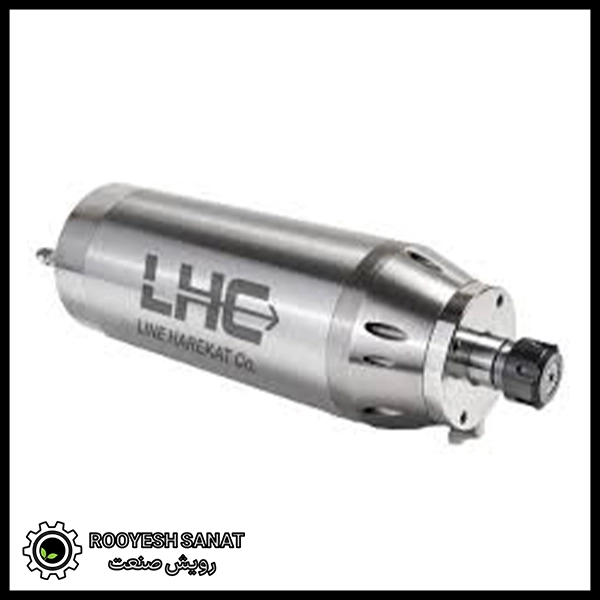

اسپیندل آب خنک

در این مدل، از آب برای خنک‌سازی اجزای داخلی اسپیندل استفاده می‌شود. این نوع معمولاً عملکردی آرام‌تر، دمای ثابت‌تر و طول عمر بالاتری دارد. از مزایای آن می‌توان به:

• کاهش صدا و لرزش

• عملکرد پایدار در زمان طولانی

• مناسب برای کارهای سنگین و طولانی‌مدت

اشاره کرد. البته نیاز به پمپ آب و سیستم خنک‌کننده مجزا دارد.

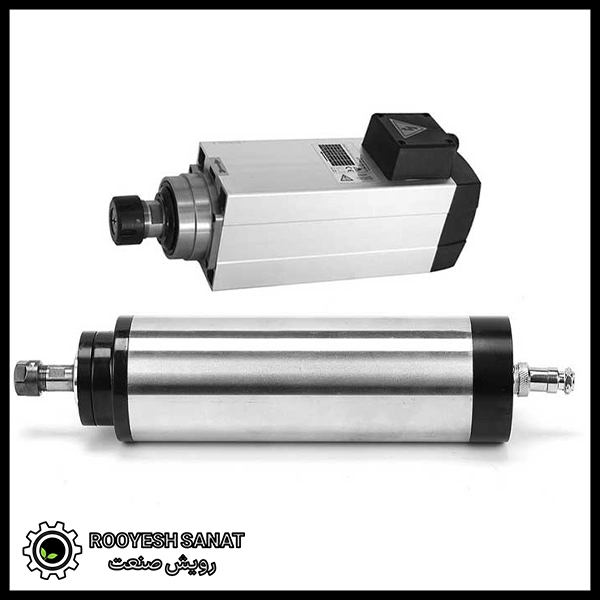

اسپیندل هوا خنک

در این نوع، از فن و جریان هوا برای خنک کردن اسپیندل استفاده می‌شود. این مدل ساختار ساده‌تری دارد و معمولاً ارزان‌تر است. مزایای آن عبارتند از:

• نصب و نگهداری ساده‌تر

• مناسب برای کارهای سبک تا متوسط

• قیمت کمتر نسبت به مدل آب خنک

با این حال، صدای بیشتری تولید می‌کند و برای کارهای طولانی‌مدت یا سنگین ممکن است مناسب نباشد.

مقایسه اسپیندل آب خنک و هوا خنک

ویژگی‌ها	اسپیندل آب خنک	اسپیندل هوا خنک
صدای تولیدی	کمتر	بیشتر
کارایی در استفاده مداوم	بهتر	متوسط
نگهداری	پیچیده‌تر	ساده‌تر
قیمت	گران‌تر	ارزان‌تر
مناسب برای	کارهای سنگین و صنعتی	کارهای سبک تا متوسط
