G-code چیست؟

در دنیای ماشین‌کاری و ساخت دیجیتال، زبان‌های برنامه‌نویسی متعددی وجود دارد، اما هیچ‌کدام به اندازه G-code پایه‌ای و حیاتی نیستند. اگر تا به حال با دستگاه‌های CNC، پرینترهای سه‌بعدی یا حتی لیزرهای صنعتی کار کرده باشید، حتماً با واژه «G-code» برخورد کرده‌اید. اما واقعاً G-code چیست؟

G-code به زبان ساده، زبان فرمان‌دهی است که به ماشین‌های خودکار می‌گوید چه کاری انجام دهند، چطور حرکت کنند، با چه سرعتی و در چه جهتی. این زبان، ستون فقرات فرآیندهای تولید مدرن است و دانستن آن نه‌تنها برای مهندسین، بلکه برای طراحان، تولیدکنندگان و حتی هنرمندان دیجیتال نیز ارزشمند است.

در این مقاله جامع، قصد داریم به‌صورت گام‌به‌گام، دنیای G-code را کشف کنیم. از تعریف ساده گرفته تا ساختار دستورات، کاربردها، مزایا، محدودیت‌ها و در نهایت، روش‌های یادگیری عملی آن. فرقی نمی‌کند تازه‌کار باشید یا یک متخصص، این راهنما با زبان ساده ولی دقیق، برای شما طراحی شده است.

G-code چیست و چرا اهمیت دارد؟

در دنیایی که تکنولوژی با سرعت سرسام‌آوری پیشرفت می‌کند، توانایی درک زبان ماشین‌ها یکی از مهم‌ترین مهارت‌هایی است که هر فرد فعال در حوزه‌های تولید، مهندسی یا طراحی باید داشته باشد. G-code چیست؟ این زبان، در واقع نوعی دستورالعمل متنی است که به ماشین‌های CNC، پرینترهای سه‌بعدی، دستگاه‌های برش لیزری و سایر ابزارهای خودکار می‌گوید چگونه رفتار کنند. این دستورها شامل اطلاعاتی درباره جهت حرکت، سرعت، زاویه، موقعیت، ابزار مورد استفاده و بسیاری از پارامترهای دیگر هستند.

G-code مخفف عبارت Geometric Code یا «کد هندسی» است. این زبان در اصل برای کنترل ماشین‌های کنترل عددی (Numerical Control) توسعه یافت، اما با پیشرفت فناوری، تبدیل به استانداردی فراگیر شد. در واقع، هر بار که یک فایل طراحی دیجیتال (مثلاً فایل CAD) به یک دستگاه ارسال می‌شود، ابتدا باید به G-code ترجمه شود تا ماشین بتواند آن را اجرا کند.

دلیل اهمیت G-code در دنیای صنعتی امروز، انعطاف‌پذیری و دقت بالای آن است. با استفاده از این زبان، مهندسان می‌توانند عملیات بسیار پیچیده‌ای مثل سوراخ‌کاری، تراش، برش، حکاکی یا چاپ سه‌بعدی را با دقت زیر میلی‌متر برنامه‌ریزی و اجرا کنند. بدون G-code، عملاً هیچ ماشینی نمی‌تواند به‌صورت خودکار کار کند.

از دیگر مزایای مهم G-code، قابلیت ویرایش دستی آن است. این یعنی شما می‌توانید یک برنامه آماده را باز کرده، تغییرات دلخواه‌تان را اعمال کنید و نتیجه‌ای دقیقاً مطابق نیاز خود تحویل بگیرید. بسیاری از برنامه‌نویسان و اپراتورهای حرفه‌ای CNC، به‌جای استفاده از نرم‌افزارهای خودکار، ترجیح می‌دهند مستقیماً با G-code کار کنند تا کنترل کامل‌تری روی فرآیند داشته باشند.

جالب است بدانید که حتی در پرینترهای سه‌بعدی خانگی هم، زمانی که شما یک مدل را با نرم‌افزاری مثل Cura یا PrusaSlicer آماده می‌کنید، این نرم‌افزارها در پشت‌صحنه فایل STL شما را به G-code تبدیل می‌کنند. سپس پرینتر با خواندن همین فایل G-code لایه‌به‌لایه مدل شما را چاپ می‌کند.

در یک جمله: اگر بخواهیم دنیای ماشین‌های خودکار را به یک ارکستر تشبیه کنیم، G-code همان پارتیتور موسیقی است که تعیین می‌کند هر ساز در چه زمانی، چه نُتی را بنوازد. بدون این پارتیتور، هرج‌ومرجی کامل خواهیم داشت.

تعریف G-code به زبان ساده

G-code مخفف «Geometric Code» است؛ زبانی ماشینی که برای کنترل دستگاه‌های خودکار مانند CNC (Computer Numerical Control) و چاپگرهای سه‌بعدی استفاده می‌شود. در ساده‌ترین شکل، G-code مجموعه‌ای از دستورات متنی است که به دستگاه می‌گوید چه کاری انجام دهد. این دستورات شامل مواردی مثل حرکت در راستای X، Y یا Z، تعیین سرعت، شروع یا توقف برش و ده‌ها فرمان دیگر می‌شود.

اگر بخواهیم آن را با یک مثال ساده توضیح دهیم: فرض کنید شما می‌خواهید با دستگاه CNC یک دایره روی یک ورق فلزی حکاکی کنید. G-code دستوراتی مانند «حرکت به نقطه شروع»، «آغاز برش با سرعت خاص»، «حرکت به شعاع مشخص» و «بازگشت به نقطه اولیه» را به دستگاه ارسال می‌کند. این زبان، مانند یک نقشه راه دقیق برای دستگاه عمل می‌کند که بدون آن، امکان اجرای کارهای پیچیده با دقت بالا وجود ندارد.

جالب است بدانید که بسیاری از ماشین‌های صنعتی بدون این زبان نمی‌توانند عملکرد درستی داشته باشند. حتی در چاپگرهای سه‌بعدی خانگی نیز G-code استفاده می‌شود تا لایه‌ها را یکی‌یکی با دقت میلی‌متری چاپ کند.

تاریخچه و پیدایش G-code

ریشه‌های G-code به دهه ۱۹۵۰ میلادی بازمی‌گردد؛ زمانی که نخستین ماشین‌های کنترل عددی در صنایع دفاعی و هوافضا در آمریکا به‌کار گرفته شدند. در آن دوران، برنامه‌نویسی این دستگاه‌ها بسیار پیچیده و پرخطا بود. با پیشرفت علم کامپیوتر و نیاز به استانداردسازی، زبان G-code در دهه ۶۰ توسعه یافت و تحت عنوان RS-274 شناخته شد که نسخه استاندارد و پذیرفته‌شده‌ای از این زبان محسوب می‌شود.

با ورود کامپیوترهای شخصی و افزایش کاربرد ماشین‌های CNC در صنایع مختلف، استفاده از G-code به‌سرعت گسترش یافت. به مرور زمان، نسخه‌های مختلفی از G-code برای کاربردهای تخصصی‌تر توسعه داده شدند. امروزه شرکت‌های بزرگی مانند Siemens و Fanuc نسخه‌های بهینه‌شده خود را ارائه می‌دهند.

در واقع، G-code پلی میان طراحی دیجیتال (مثلاً در نرم‌افزارهای CAD) و اجرای فیزیکی آن طراحی توسط ماشین‌هاست. این زبان آن‌قدر مهم است که بدون آن، هیچ خط تولید پیشرفته‌ای نمی‌تواند کار کند.

اصول و ساختار G-code

ساختار دستورات G-code و نحوه نوشتن

G-code از نظر ظاهری ساده به نظر می‌رسد، اما پشت هر خط آن دقت و نظم خاصی نهفته است. ساختار دستورات معمولاً از یک حرف (مانند G یا M) به همراه یک عدد و گاهی متغیرهای دیگر تشکیل می‌شود. به عنوان مثال:

G01 X10 Y15 F150

در این دستور:

G01 نشان‌دهنده حرکت خطی با سرعت کنترل‌شده است.

X10 Y15 موقعیت مقصد را در صفحه کاری مشخص می‌کند.

F150 سرعت پیشروی را تعیین می‌کند (Feed rate).

دستورات G-code به دو دسته کلی تقسیم می‌شوند:

G-commands (دستورات هندسی): برای تعیین نوع حرکت یا عملیات مانند برش، سوراخ‌کاری یا توقف.

M-commands (دستورات عملکردی): برای کنترل عملکردهایی مانند روشن/خاموش کردن اسپیندل یا تعویض ابزار.

کدنویسی در G-code بسیار حساس به ترتیب و نحوه نگارش است. حتی یک فاصله یا مقدار اشتباه می‌تواند منجر به خطا یا صدمه جدی به دستگاه شود. برای همین، معمولاً نرم‌افزارهای خاصی برای تولید یا بررسی این کدها استفاده می‌شود تا خطای انسانی کاهش یابد.

کدهای رایج و پرکاربرد در G-code

در اینجا نگاهی به چند کد پایه و بسیار پرکاربرد در زبان G-code می‌اندازیم:

دستور	توضیح
G00	حرکت سریع بدون توجه به مسیر برش
G01	حرکت با سرعت قابل کنترل (برای برش دقیق)
G02	حرکت دایره‌ای در جهت ساعت‌گرد
G03	حرکت دایره‌ای در جهت پادساعت‌گرد
M03	روشن کردن اسپیندل در جهت ساعت‌گرد
M05	خاموش کردن اسپیندل
M30	پایان برنامه و بازگشت به ابتدا

این دستورات در کنار دستورات کمکی مثل X, Y, Z برای موقعیت‌دهی، F برای سرعت، و S برای سرعت چرخش اسپیندل، زبان مشترک بین انسان و ماشین را می‌سازند.

شاید در نگاه اول G-code کمی خشک و فنی به نظر برسد، اما وقتی درک بهتری از آن داشته باشید، متوجه می‌شوید که بسیار منطقی و قابل پیش‌بینی است. در واقع، یادگیری اصول اولیه آن می‌تواند به مهندسین، اپراتورها و حتی طراحان صنعتی در کنترل دقیق‌تر تولید کمک بزرگی کند.

کاربردهای G-code در صنعت

استفاده در دستگاه‌های CNC

دستگاه‌های CNC قلب تپنده‌ی بسیاری از صنایع تولیدی هستند؛ از خودروسازی گرفته تا صنایع هوافضا. این دستگاه‌ها برای برش، تراشکاری، سوراخ‌کاری، فرزکاری، حکاکی و ده‌ها عملیات دیگر از G-code استفاده می‌کنند. G-code در واقع نقشه دقیق حرکات و عملکردهای این ماشین‌ها را فراهم می‌کند. به کمک آن، اپراتورها می‌توانند با دقتی بی‌نظیر قطعات پیچیده را بسازند، بدون اینکه نیازی به کنترل دستی باشد.

برای مثال، در یک عملیات تراشکاری، G-code تعیین می‌کند که ابزار برش از چه نقطه‌ای شروع کند، با چه سرعتی حرکت کند، چه عمقی را ببرد و در چه زمانی متوقف شود. همه این اطلاعات در قالب چند خط کد ساده وارد دستگاه می‌شود، و دستگاه دقیقاً طبق برنامه عمل می‌کند. این ویژگی به تولید انبوه با دقت بالا و هزینه کمتر کمک شایانی کرده است.

در گذشته، اپراتورها مجبور بودند بسیاری از مراحل را به صورت دستی انجام دهند که هم وقت‌گیر بود و هم درصد خطا بالا می‌رفت. اما امروزه، با یک فایل G-code، یک دستگاه CNC می‌تواند ساعت‌ها بدون وقفه و با کم‌ترین خطا کار کند.

نقش G-code در چاپگرهای سه‌بعدی

چاپگرهای سه‌بعدی که این روزها در صنایع پزشکی، معماری، مد و حتی هنر دیجیتال کاربرد دارند، به شدت به G-code وابسته‌اند. در این دستگاه‌ها، G-code به‌عنوان زبان اصلی برای تعریف حرکات نازل، لایه‌گذاری، دمای نازل و بستر و سرعت چاپ عمل می‌کند.

نرم‌افزارهای slicing مثل Cura یا PrusaSlicer مدل سه‌بعدی را به لایه‌های نازک تقسیم کرده و برای هر لایه یک سری دستورات G-code تولید می‌کنند. سپس این کدها به چاپگر ارسال می‌شود تا شیء موردنظر را به صورت دقیق و لایه‌به‌لایه چاپ کند. برای مثال:

G28 ; home all axes
G1 Z0.2 F1200 ; move to first layer height
G1 X50 Y25.3 E25.4 ; draw first line

هر خط کدی دقیقاً نشان می‌دهد نازل به کجا برود، چقدر مواد خارج کند، و با چه سرعتی حرکت کند. بدون G-code، چاپ سه‌بعدی غیرممکن خواهد بود، چرا که دستگاه نمی‌داند چطور از طراحی دیجیتال به تولید فیزیکی برسد.

امروزه حتی کاربران خانگی هم با G-code سر و کار دارند. بسیاری از کاربران پرینترهای سه‌بعدی فایل‌های G-code را به صورت آماده دانلود یا به صورت سفارشی تولید می‌کنند. این انعطاف‌پذیری باعث شده چاپ سه‌بعدی یکی از ابزارهای محبوب در طراحی و تولید نمونه اولیه شود.

چگونه G-code نوشته یا ویرایش می‌شود؟

معرفی نرم‌افزارهای ویرایش G-code

اگرچه می‌توان G-code را با یک ویرایشگر متنی ساده مثل Notepad باز و ویرایش کرد، اما برای تولید دقیق‌تر، تجزیه و تحلیل بهتر، و جلوگیری از خطاها، نرم‌افزارهای تخصصی طراحی شده‌اند. در ادامه برخی از معروف‌ترین این نرم‌افزارها را بررسی می‌کنیم:

Cura: یکی از محبوب‌ترین نرم‌افزارهای تولید G-code برای چاپگرهای سه‌بعدی است. رابط کاربری ساده و امکان تنظیمات پیشرفته باعث شده مناسب کاربران مبتدی تا حرفه‌ای باشد.

PrusaSlicer: ساخته‌شده توسط شرکت Prusa، این نرم‌افزار توانایی تولید کدهای بهینه برای چاپگرهای سه‌بعدی را دارد و با بسیاری از مدل‌ها سازگار است.

Fusion 360 + Post Processor: نرم‌افزاری قدرتمند برای طراحی CAD/CAM است که می‌تواند مستقیم از طرح، G-code تولید کند. کاربران حرفه‌ای از Post Processor آن برای کنترل دقیق دستگاه‌های CNC استفاده می‌کنند.

NC Viewer و G-Simple: برای تجزیه و تحلیل خطوط G-code و شبیه‌سازی حرکات ابزار در محیط سه‌بعدی بسیار مفیدند.

بیشتر این ابزارها پیش‌نمایش سه‌بعدی از عملکرد ماشین را ارائه می‌دهند که به کاربران کمک می‌کند قبل از ارسال کد به دستگاه، مطمئن شوند همه چیز درست است. همچنین قابلیت‌هایی مثل افزودن نظرات، رنگ‌بندی دستورات، و هشدار در صورت وجود خطا را نیز دارند.

نمونه‌کد و تحلیل خط‌به‌خط
برای درک بهتر، بیایید به یک قطعه کد ساده نگاه کنیم و ببینیم چه چیزی را کنترل می‌کند:

G21 ; واحد میلی‌متر
G90 ; موقعیت‌دهی نسبی
G28 ; بازگشت به نقطه صفر دستگاه
G1 Z15.0 F900 ; بالا بردن ابزار به ۱۵mm با سرعت مشخص
G1 X0.0 Y0.0 F1800 ; حرکت به نقطه شروع
M03 ; روشن کردن اسپیندل
G1 Z-1.0 F300 ; پایین آوردن ابزار برای شروع برش

تحلیل:

G21 به دستگاه می‌گوید که واحد اندازه‌گیری میلی‌متر است.

G90 موقعیت‌دهی مطلق را فعال می‌کند، به این معنی که مختصات نسبت به نقطه صفر است.

G28 دستور بازگشت همه محورها به موقعیت اولیه است.

G1 Z15.0 F900 ابزار را به سمت بالا با سرعت ۹۰۰ حرکت می‌دهد.

G1 X0.0 Y0.0 F1800 موقعیت‌دهی افقی انجام می‌دهد.

M03 اسپیندل را روشن می‌کند.

G1 Z-1.0 F300 ابزار را به داخل ماده فرو می‌برد تا برش آغاز شود.

این ساختار منطقی و گام‌به‌گام به دستگاه می‌گوید که دقیقاً چه کاری و با چه پارامترهایی انجام دهد. همین دقت است که G-code را در صنایع مختلف غیرقابل جایگزین کرده است.

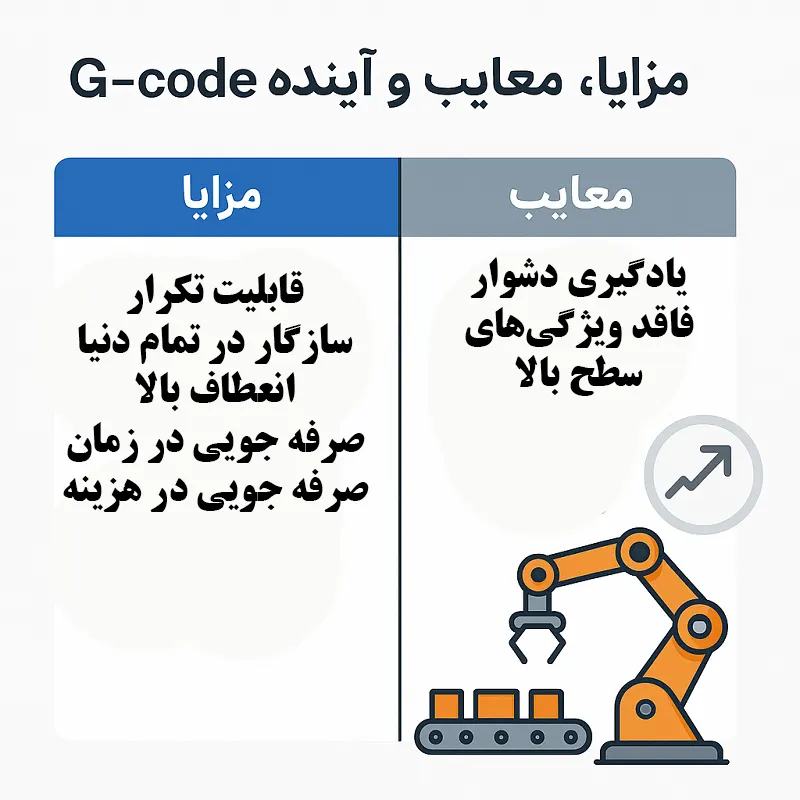

مزایا، معایب و آینده G-code

مزایای استفاده از G-code در تولید دقیق

یکی از بزرگ‌ترین مزایای G-code، ساده‌سازی ارتباط بین انسان و ماشین است. این زبان دقیق، ساختارمند و استاندارد به مهندسان و اپراتورها این امکان را می‌دهد که بدون نیاز به دخالت دستی، دستگاه‌ها را با بالاترین دقت ممکن کنترل کنند.

برخی از مزایای برجسته G-code عبارت‌اند از:

قابلیت تکرارپذیری بالا: یک بار نوشتن کد، و امکان اجرای دقیق همان فرآیند صدها یا هزاران بار.

سازگاری جهانی: اکثر دستگاه‌های CNC و چاپگرهای سه‌بعدی از ساختار پایه‌ای G-code پشتیبانی می‌کنند.

انعطاف‌پذیری: می‌توان به راحتی تغییراتی در سرعت، مسیر یا نوع عملیات داد و نتایج متفاوتی دریافت کرد.

صرفه‌جویی در زمان و هزینه: خودکارسازی مراحل تولید باعث کاهش خطا و افزایش بهره‌وری می‌شود.

همچنین، برای تولید نمونه‌های اولیه یا تولیدات سفارشی، G-code ابزاری حیاتی است. بسیاری از طراحان صنعتی می‌توانند با ترکیب نرم‌افزار CAD و خروجی G-code، به سرعت از ایده به نمونه فیزیکی برسند.

چالش‌ها و آینده اتوماسیون با G-code

با تمام مزایایش، G-code نیز بدون مشکل نیست. به عنوان مثال:

یادگیری آن برای مبتدیان دشوار است: به‌خصوص اگر بدون شبیه‌ساز یا نرم‌افزارهای کمکی استفاده شود.

فاقد ویژگی‌های سطح بالا است: زبان‌هایی مانند Python یا حتی SCODE قابلیت منطق شرطی پیچیده‌تری دارند که G-code از آن‌ها بی‌بهره است.

استانداردهای متفاوت در دستگاه‌های مختلف: برخی شرکت‌ها نسخه‌های سفارشی G-code خود را دارند که گاهی موجب ناسازگاری می‌شود.

اما آینده بسیار امیدوارکننده است. با پیشرفت هوش مصنوعی و یادگیری ماشین، بسیاری از نرم‌افزارهای تولید کد اکنون قادرند به‌طور خودکار کدهای بهینه تولید کنند. همچنین ابزارهای گرافیکی و بصری در حال ساده‌سازی این زبان برای کاربران جدید هستند.

در آینده نه‌چندان دور، ممکن است شاهد تلفیق G-code با زبان‌های سطح بالا یا حتی سیستم‌های گفتاری برای صدور دستورات باشیم. به عنوان مثال، یک اپراتور ممکن است با گفتن “برش دایره‌ای به قطر ۱۰ میلی‌متر در مرکز” به راحتی دستور را صادر کند و سیستم، G-code معادل را تولید کند.

در حال حاضر نیز ابزارهایی مانند NC Viewer به صورت رایگان امکان بررسی و شبیه‌سازی G-code را در اختیار کاربران می‌گذارند، و نشان از حرکت به سمت ساده‌سازی استفاده از این زبان دارند

.
