محورها CNC و انواع محور های CNC
در دنیای ماشین‌کاری دقیق و اتوماسیون صنعتی، دستگاه‌های CNC (کنترل عددی رایانه‌ای) نقش بسیار مهمی در تولید قطعات پیچیده و دقیق دارند. یکی از عوامل کلیدی که کارایی و توانمندی دستگاه‌های CNC را تعیین می‌کند، محورها CNC و انواع محور های CNC است. در این مقاله از سایت “رویش صنعت“، به صورت کامل و تخصصی به معرفی و بررسی محورهای دستگاه CNC، تفاوت بین آن‌ها، و کاربردهای هر نوع محور در صنعت می‌پردازیم.
محورهای دستگاه CNC چیست؟
محور در دستگاه CNC به خط حرکتی گفته می‌شود که ابزار یا میز کار می‌تواند روی آن حرکت کند. این حرکات می‌تواند به صورت خطی (مانند محور X، Y و Z) یا چرخشی (مانند محور A، B، C) باشد. محورهای دستگاه CNC به دستگاه امکان می‌دهند تا عملیات برش، سوراخ‌کاری، فرزکاری و سایر فرآیندها را با دقت بالا و از زوایای مختلف انجام دهد.
انواع محورهای CNC
1. محورهای خطی (Linear Axes)
محورهای خطی حرکت ابزار یا قطعه کار را در امتداد راستاهای مستقیم فراهم می‌کنند. این محورها عبارت‌اند از:
-
محور X: حرکت افقی از چپ به راست یا بالعکس
-
محور Y: حرکت عمقی از جلو به عقب
-
محور Z: حرکت عمودی به سمت بالا و پایین
این سه محور، پایه اصلی در اغلب دستگاه‌های CNC هستند و برای انجام عملیات ماشین‌کاری سه‌بعدی کاربرد دارند.

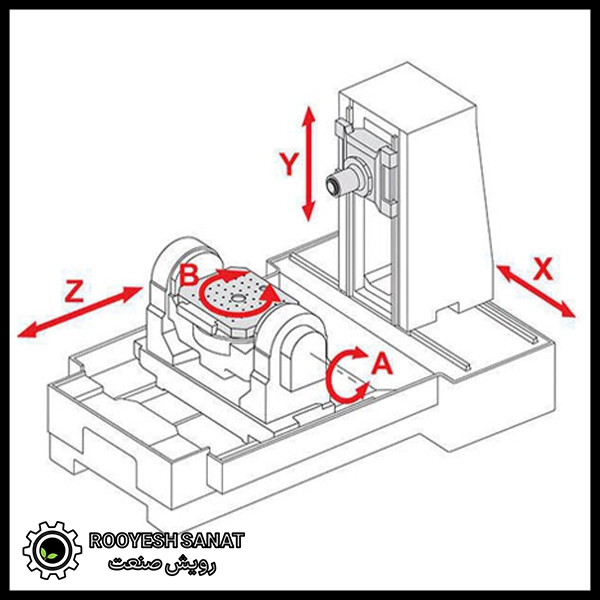

2. محورهای چرخشی (Rotary Axes)
محورهای چرخشی به ابزار یا قطعه کار امکان چرخش حول محورهای خطی را می‌دهند. این محورها عبارت‌اند از:
-
محور A: چرخش حول محور X (حرکت Roll)
-
محور B: چرخش حول محور Y (حرکت Pitch)
-
محور C: چرخش حول محور Z (حرکت Yaw)
استفاده از محورهای چرخشی در دستگاه‌های CNC امکان ساخت قطعات پیچیده با زوایای خاص و هندسه‌های پیشرفته را فراهم می‌کند.

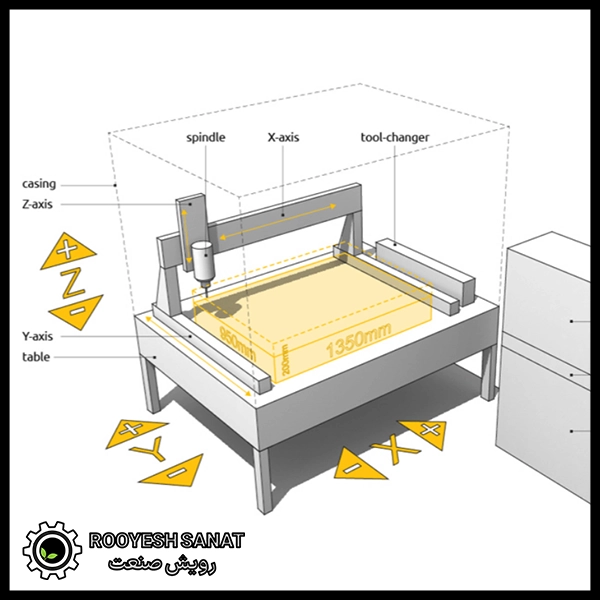

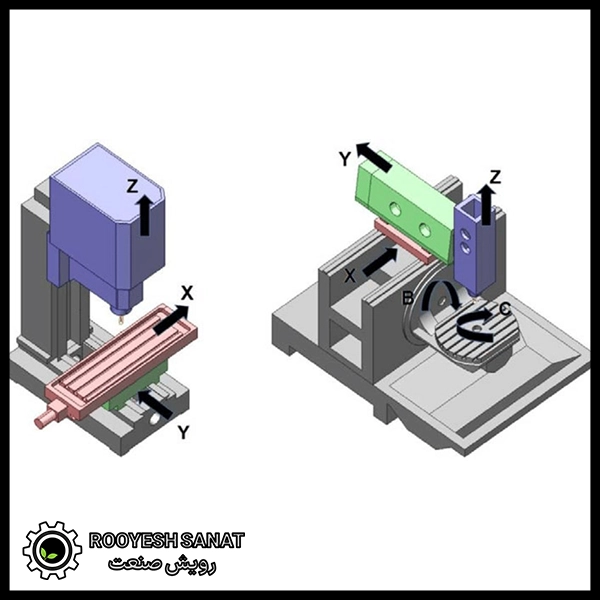

معرفی محور X Y Z در CNC
در هر دستگاه CNC پایه، سه محور اصلی به نام‌های محور X، Y و Z وجود دارد که بیانگر جهت حرکت ابزار یا میز کار هستند:
-
محور X: حرکت افقی از چپ به راست یا بالعکس. معمولاً مسئول جابجایی ابزار یا میز در راستای عرضی است.
-
محور Y: حرکت در راستای عمق یا جلو به عقب. این محور معمولاً جابجایی ابزار را در امتداد عمق قطعه کنترل می‌کند.
-
محور Z: حرکت عمودی به سمت بالا و پایین که میزان نفوذ ابزار در قطعه کار را مشخص می‌کند.
ترکیب این سه محور، امکان انجام عملیات ماشین‌کاری سه‌بعدی را فراهم می‌آورد و پایه‌ای‌ترین ساختار برای بسیاری از دستگاه‌های CNC را تشکیل می‌دهد.

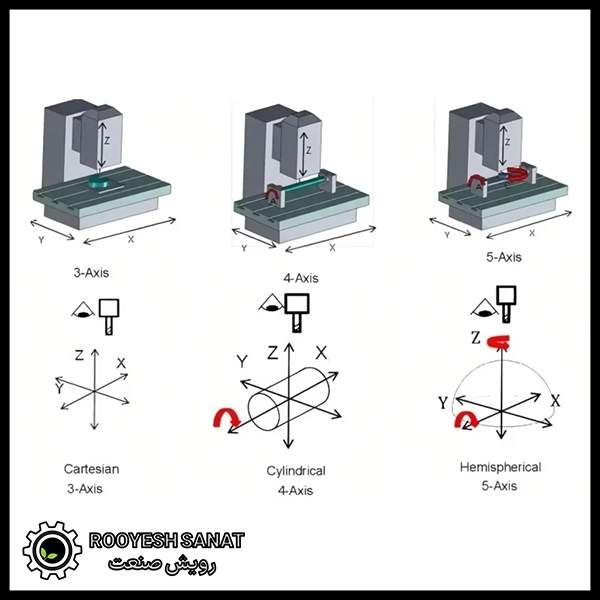

انواع دستگاه‌های CNC بر اساس تعداد محورها
1. دستگاه‌های 3 محور
این دستگاه‌ها شامل سه محور خطی X، Y و Z هستند و برای ماشین‌کاری قطعات با سطوح صاف و هندسه ساده به کار می‌روند. از مزایای آن‌ها می‌توان به قیمت پایین‌تر، سادگی عملکرد و مناسب بودن برای پروژه‌های معمولی اشاره کرد.

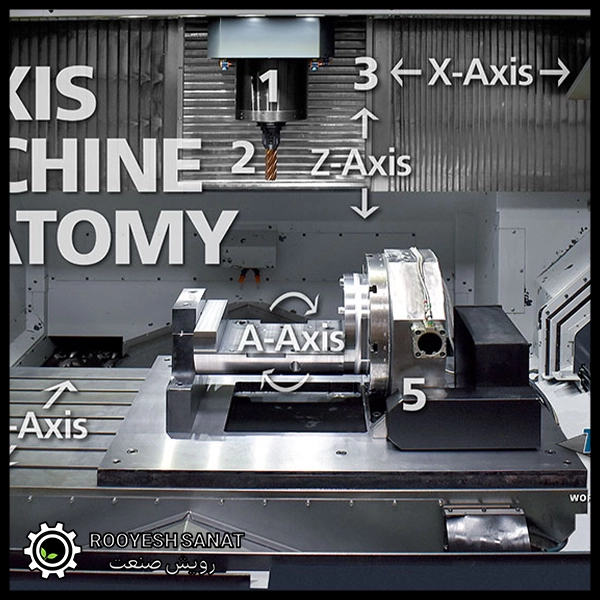

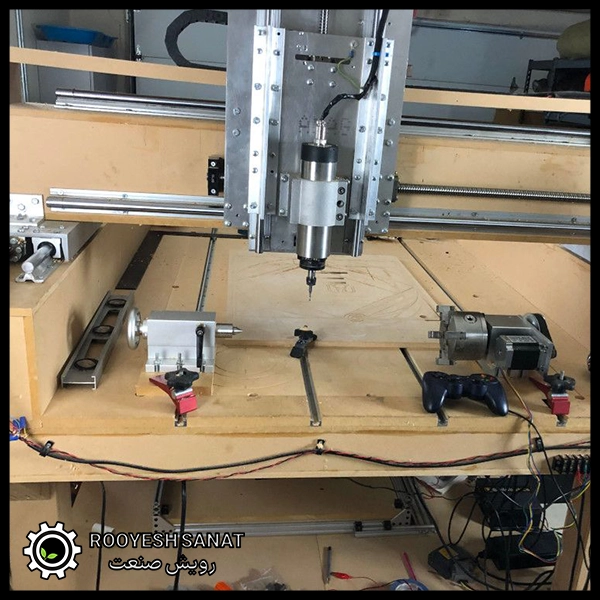

2. دستگاه‌های 4 محور
در این دستگاه‌ها، یک محور چرخشی (معمولاً محور A) به محورهای خطی افزوده می‌شود. این دستگاه‌ها برای ماشین‌کاری قطعات با هندسه پیچیده‌تر که نیاز به چرخش قطعه دارند، کاربرد دارد.

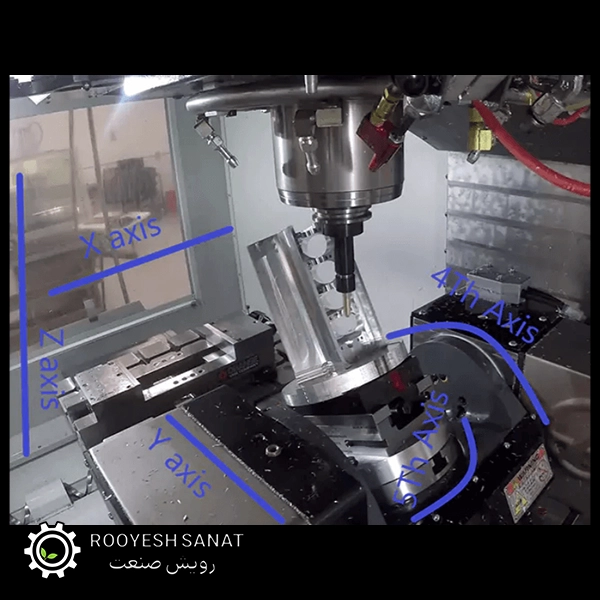

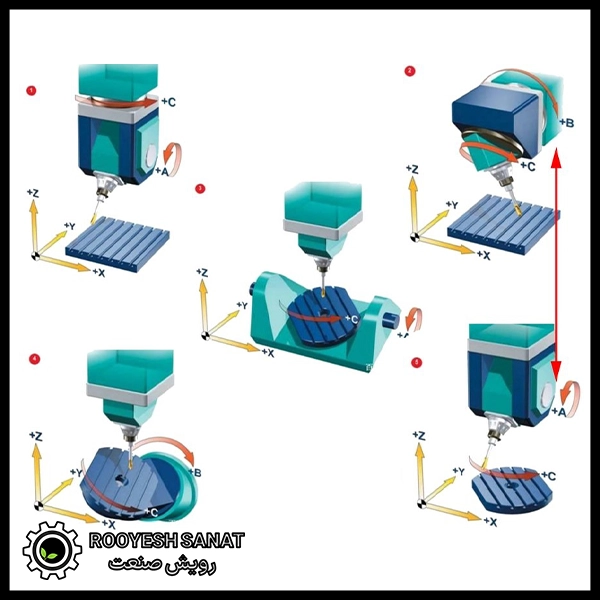

3. دستگاه‌های 5 محور
در این دستگاه‌ها، علاوه بر سه محور خطی، دو محور چرخشی نیز وجود دارد (مانند محور A و B یا B و C). این قابلیت امکان ماشین‌کاری چندوجهی، دسترسی بهتر به زوایای مختلف و حذف بسیاری از عملیات دستی را فراهم می‌کند.

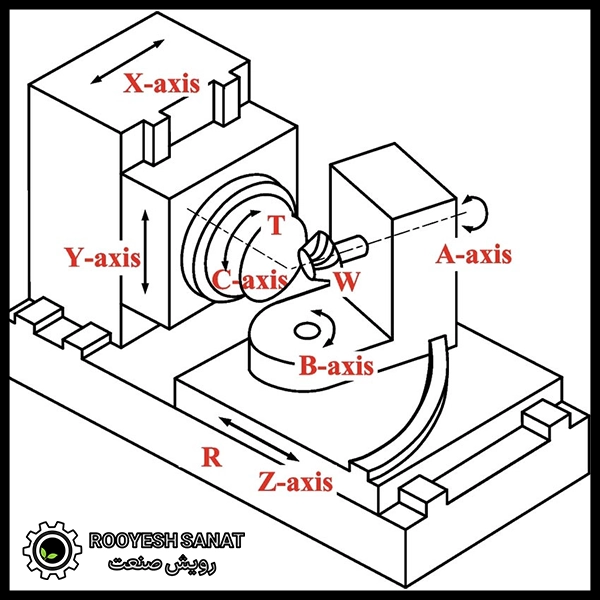

4. دستگاه‌های چندمحوره (6 محور و بیشتر)
این دستگاه‌ها ممکن است دارای بیش از ۵ محور باشند و برای ساخت قطعات بسیار پیچیده با انحنای بالا و سطوح آزاد به کار می‌روند. معمولاً در صنایع هوافضا، پزشکی، و قالب‌سازی پیشرفته استفاده می‌شوند.
دستگاه 3 محور و 5 محور؛ تفاوت در توانایی‌ها
دستگاه‌های CNC بسته به تعداد محورهایی که پشتیبانی می‌کنند، به مدل‌های مختلفی تقسیم می‌شوند. دستگاه 3 محور و 5 محور رایج‌ترین نمونه‌ها هستند که هرکدام مزایا و کاربردهای خاص خود را دارند.

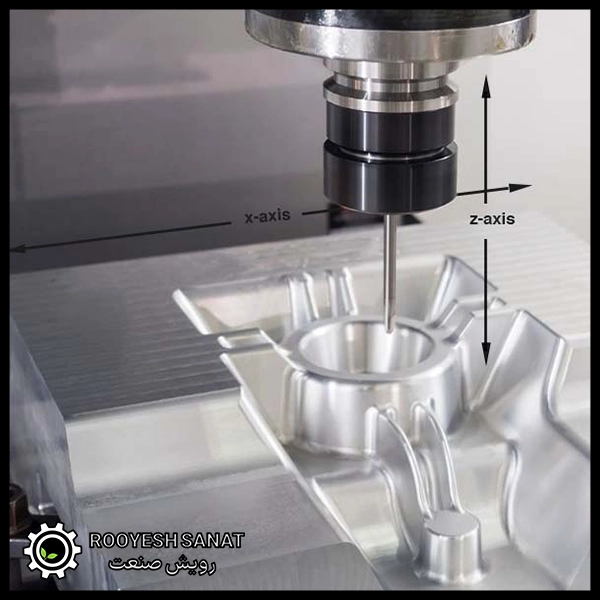

دستگاه CNC سه محوره (3 Axis CNC)
این نوع دستگاه‌ها تنها از محورهای X، Y و Z پشتیبانی می‌کنند. در این مدل، ابزار تنها می‌تواند در سه جهت اصلی حرکت کند و برای بسیاری از عملیات‌های ساده تا متوسط کافی است.
ویژگی‌ها:
-
مناسب برای برش‌های تخت و سوراخ‌کاری‌های معمولی
-
قیمت کمتر و تعمیرات آسان‌تر
-
کارایی بالا در پروژه‌های دوبعدی و ساده سه‌بعدی
کاربردها:
-
تولید قطعات ساده فلزی یا پلاستیکی
-
آموزش CNC در مراکز آموزشی
-
ماشین‌کاری قالب‌های ساده

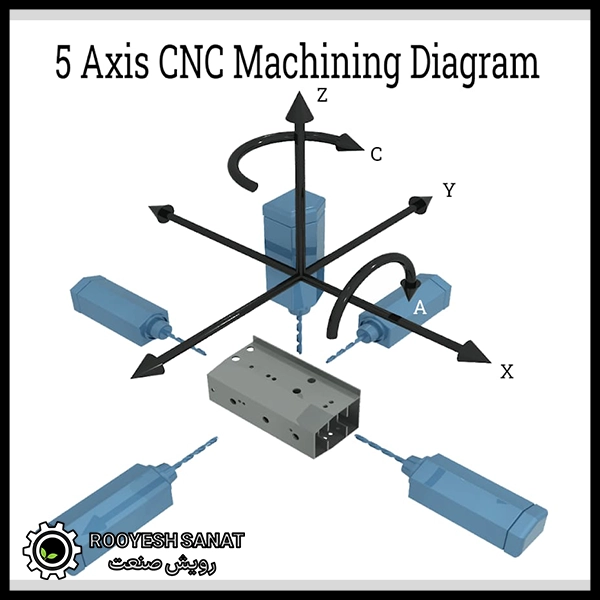

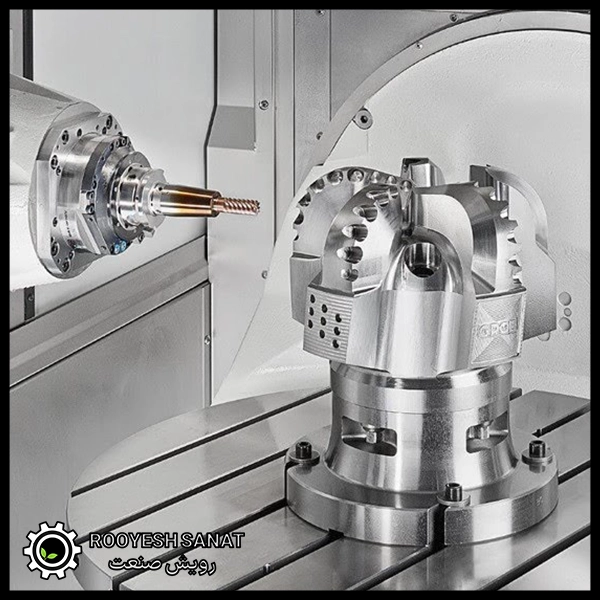

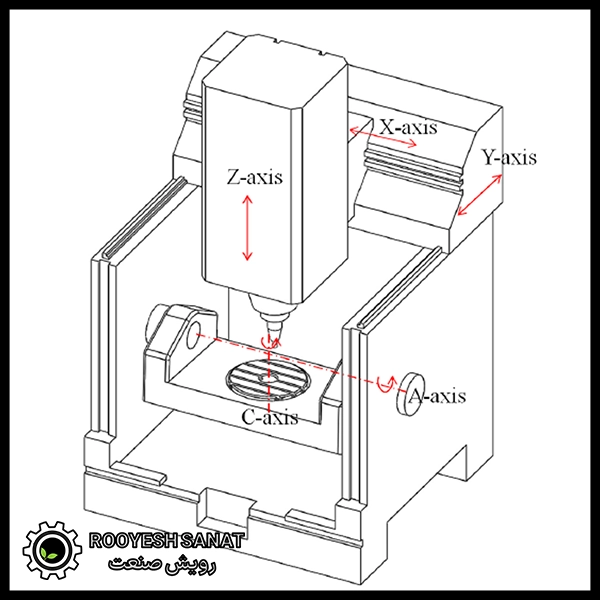

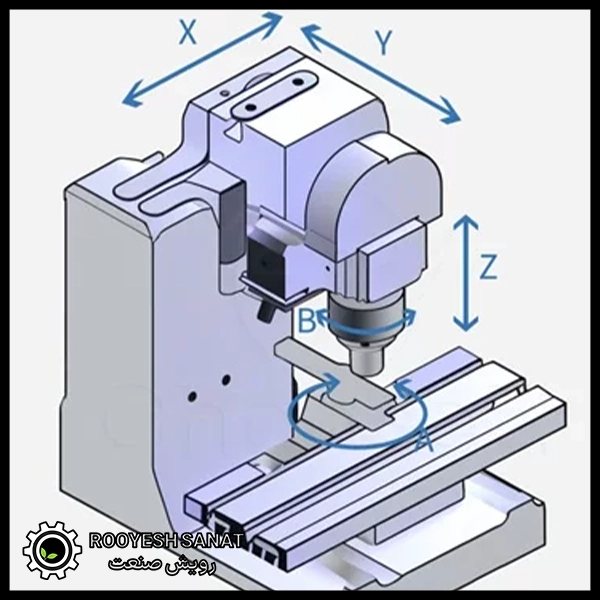

دستگاه CNC پنج محوره (5 Axis CNC)
دستگاه‌های ۵ محوره علاوه بر محورهای X، Y و Z، دارای دو محور چرخشی دیگر (مانند A و B یا B و C) هستند که امکان چرخش قطعه کار یا ابزار را فراهم می‌آورند.
ویژگی‌ها:
-
امکان ماشین‌کاری قطعات پیچیده با زوایای متعدد
-
کاهش نیاز به جابه‌جایی دستی قطعه کار
-
دقت و سرعت بالاتر در تولید
کاربردها:
-
صنایع هوایی و دفاعی
-
تولید قطعات پزشکی پیشرفته
-
قالب‌سازی دقیق
تفاوت CNC چندمحوره با CNC معمولی
یکی از نکات مهم در انتخاب دستگاه، درک تفاوت CNC چندمحوره با انواع ساده‌تر است:
| نوع دستگاه | تعداد محور | نوع حرکت | کاربرد |
|---|---|---|---|
| 3 محور | X, Y, Z | خطی | قطعات ساده |
| 4 محور | +A | خطی + یک چرخش | قطعات نیمه‌پیچیده |
| 5 محور | +A +B یا +B +C | خطی + دو چرخش | قطعات پیچیده |
| 6 محور یا بیشتر | ترکیب کامل چرخش‌ها | حداکثر آزادی حرکت | قطعات فوق‌پیچیده |
دستگاه‌های چندمحوره با قابلیت حرکت در زوایای مختلف، دقت نهایی و انعطاف‌پذیری بالاتری دارند اما به مهارت بیشتر و برنامه‌ریزی دقیق‌تری نیاز دارند.

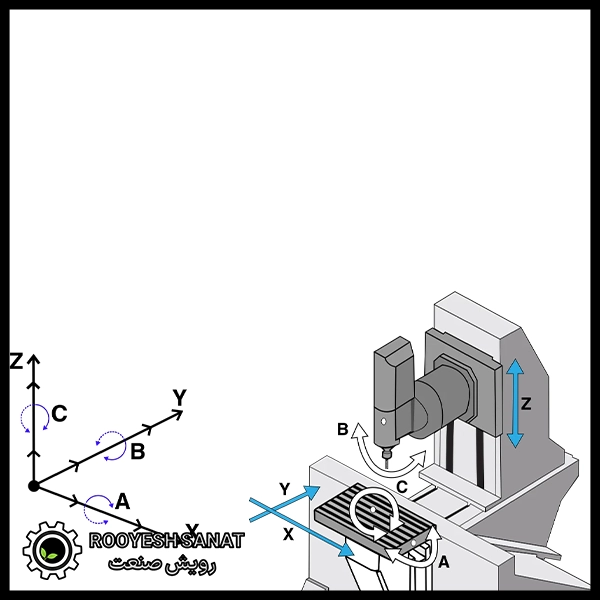

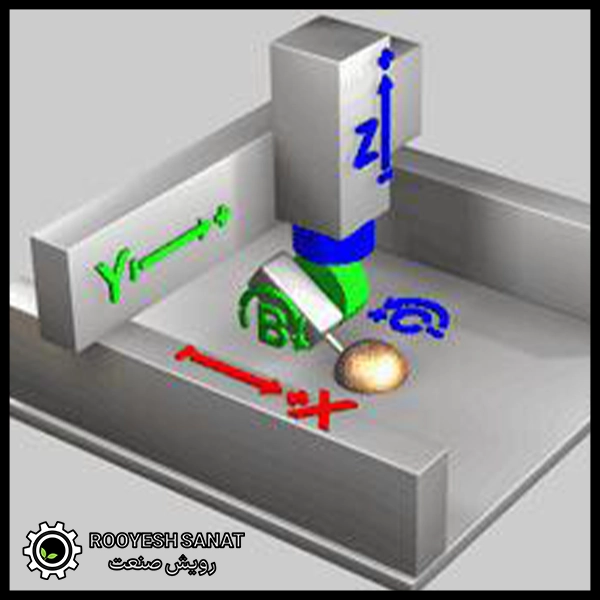

کاربردهای محورها در دستگاه CNC
هر محور در دستگاه CNC عملکرد و نقش خاصی دارد:
-
محور X: حرکت افقی ابزار یا قطعه کار از چپ به راست
-
محور Y: حرکت در عمق میز یا حرکت جلو به عقب
-
محور Z: حرکت عمودی ابزار (ورود به سطح قطعه)
-
محور A: چرخش حول محور X (حرکت رول)
-
محور B: چرخش حول محور Y (حرکت پیچ)
-
محور C: چرخش حول محور Z (حرکت یاو)
در دستگاه‌های CNC پنج‌محوره یا چندمحوره، ترکیب این حرکات موجب کاهش نیاز به جابه‌جایی دستی قطعه کار، افزایش سرعت تولید و ارتقاء کیفیت سطحی نهایی می‌شود.
مزایای استفاده از دستگاه CNC چند محوره
استفاده از دستگاه‌هایی با تعداد محور بیشتر، مزایای قابل توجهی برای تولیدکنندگان دارد:
-
کاهش تعداد مراحل ماشین‌کاری و نیاز به فیکسچرهای متعدد
-
کاهش زمان تولید و افزایش بهره‌وری
-
کیفیت سطح بهتر قطعه نهایی
-
توانایی تولید اشکال پیچیده بدون نیاز به جابه‌جایی قطعه
چگونه بهترین دستگاه CNC را انتخاب کنیم؟
برای انتخاب دستگاه CNC مناسب، باید موارد زیر را در نظر بگیرید:
-
نوع قطعه کاری: قطعات ساده معمولاً با دستگاه‌های سه محوره قابل ساخت هستند، در حالی که برای قطعات پیچیده به دستگاه‌های ۵ محوره نیاز دارید.
-
دقت مورد نیاز: اگر دقت بسیار بالا می‌خواهید، دستگاه‌های چندمحوره گزینه بهتری هستند.
-
بودجه و فضای کارگاهی: دستگاه‌های ۵ محوره هزینه اولیه بیشتری دارند و فضای بیشتری اشغال می‌کنند.
-
مهارت اپراتور: دستگاه‌های پیشرفته نیازمند اپراتورهای ماهرتر هستند.
کاربردهای صنعتی محورهای CNC
از محورهای دستگاه CNC در صنایع مختلفی استفاده می‌شود:
-
صنایع خودروسازی: ساخت قالب‌ها و قطعات موتوری
-
صنایع هوافضا: تولید پره‌های توربین و اجزای موتور
-
پزشکی: ساخت ایمپلنت‌ها و ابزار جراحی
-
الکترونیک: ساخت مدارهای چاپی و قطعات دقیق
برای آشنایی بیشتر با کاربردهای مختلف محورها در دستگاه‌های CNC، می‌توانید به صفحات زیر نیز مراجعه کنید:
-
در صفحه فرز CNC با نحوه عملکرد و کاربرد محورهای مختلف در دستگاه‌های فرز آشنا شوید.
-

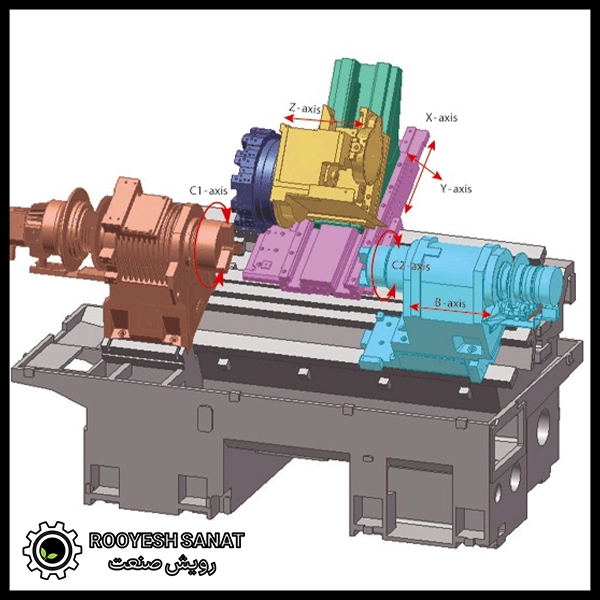

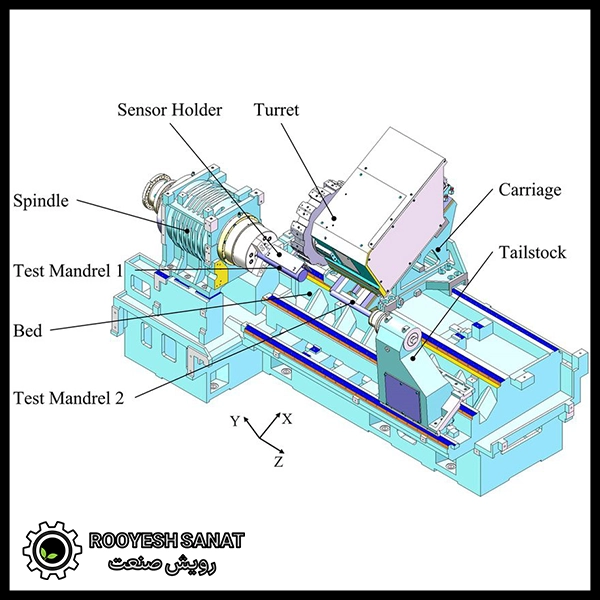

همچنین در صفحه تراش CNC می‌توانید اطلاعات کاملی درباره محورهای مورد استفاده در ماشین‌کاری دورانی و سیستم‌های تراشکاری CNC به‌دست آورید.
جمع‌بندی: چرا شناخت محورها CNC و انواع محور های CNC مهم است؟
شناخت دقیق محورها CNC و انواع محور های CNC به کاربران و صنعت‌گران کمک می‌کند تا دستگاه مناسب برای نیازهای خود را انتخاب کنند. این انتخاب تأثیر مستقیمی بر کیفیت، دقت و سرعت تولید دارد و می‌تواند بهره‌وری را به شکل چشمگیری افزایش دهد.
دستگاه‌های ۳ محوره گزینه‌ای مقرون‌به‌صرفه برای کارهای ساده هستند، در حالی که دستگاه‌های ۵ محوره و بیشتر، قابلیت‌های حرفه‌ای برای تولید پیچیده را فراهم می‌آورند. بنابراین، با توجه به نوع پروژه و هدف تولید، آگاهی از تفاوت CNC چندمحوره نقش بسیار کلیدی در تصمیم‌گیری‌های صنعتی دارد.
