خدمات اسکن سه‌ بعدی قطعات صنعتی

خدمات اسکن سه‌ بعدی قطعات صنعتی | بررسی تخصصی و کامل

اسکن سه‌ بعدی یک فرآیند پیشرفته اندازه‌برداری است که با استفاده از تجهیزات نوری، لیزری یا دستگاه‌های پرتابل صنعتی، هندسه کامل یک قطعه را به‌صورت دیجیتالی ثبت می‌کند. خروجی این فرآیند معمولاً یک فایل سه‌ بعدی دقیق با فرمت‌هایی مانند STL، OBJ یا STEP است.
مفهوم اسکن سه‌ بعدی قطعات صنعتی زمانی اهمیت پیدا کرد که صنایع به دقت بالا، سرعت بیشتر و خطای اندازه‌گیری کمتر نیاز پیدا کردند؛ چیزی که روش‌های سنتی مثل کولیس و میکرومتر قادر به ارائه آن نبودند.

اهمیت اسکن سه‌ بعدی در صنایع تولیدی، کنترل کیفیت و مهندسی معکوس

“خدمات اسکن سه‌ بعدی قطعات صنعتی” امروزه یکی از ابزارهای کلیدی در تولید و کنترل کیفیت است. این تکنولوژی:

• به کارخانه‌ها کمک می‌کند قطعه را با دقت زیر ۳۰ میکرون اندازه‌گیری کنند

• فرآیند تولید را سریع‌تر و استانداردتر می‌کند

• پایه اصلی مهندسی معکوس با اسکن سه بعدی محسوب می‌شود

• برای کنترل کیفیت قطعات پیچیده بهترین روش موجود است

به همین دلیل در صنعت خودرو، نفت و گاز، هوافضا، تجهیزات پزشکی، فولاد، قالب‌سازی و تولید قطعات دقیق به‌طور گسترده استفاده می‌شود.

اسکن سه‌ بعدی قطعات صنعتی چیست؟

معرفی تکنولوژی

اسکن سه‌ بعدی قطعات صنعتی مجموعه‌ای از فناوری‌های اندازه‌برداری غیرتماسی است که با تابش نور یا لیزر روی سطح قطعه و تحلیل بازتاب آن، نقاط سه‌ بعدی (Point Cloud) تولید می‌کند. این نقاط پس از پردازش، تبدیل به یک مدل دقیق سه‌ بعدی می‌شوند.
در خدمات اسکن سه بعدی، خروجی نهایی می‌تواند برای موارد زیر استفاده شود:

• اندازه‌برداری سه‌ بعدی دقیق

• کنترل کیفیت

• تولید مدل CAD

• مقایسه با مدل مرجع

• مهندسی معکوس

تفاوت اسکن نوری، لیزری و CMM

۱. اسکن نوری (Structured Light Scanner)

• استفاده از پروژکتور نوری و دوربین‌های حرکتی

• مناسب برای قطعات متوسط تا بزرگ

• دقت بین ۱۰ تا ۵۰ میکرون

• سرعت بسیار بالا

• بدون تماس با قطعه

۲. اسکن لیزری (Laser Scanner)

• استفاده از لیزر خطی یا نقطه‌ای

• مناسب برای قطعات با هندسه پیچیده، سطوح انحنا‌دار و جزئیات ظریف

• دقت ۵ تا ۳۰ میکرون

• حساسیت کمتر نسبت به نور محیط

• مناسب قطعات صنعتی با سطوح مات و براق

۳. دستگاه CMM (Coordinate Measuring Machine)

• اندازه‌گیری تماسی

• دقت بسیار بالا (۱ تا ۵ میکرون)

• مناسب اندازه‌گیری ابعادی بسیار حساس

• اما سرعت پایین‌تر و محدودیت در اندازه‌برداری بخش‌های پیچیده

دقت و کاربرد هر روش

روش	دقت	کاربرد
نوری	۱۰–۵۰ µm	قطعات متوسط، پروژه‌های مهندسی معکوس، کنترل کیفیت
لیزری	۵–۳۰ µm	قطعات با جزئیات بالا، قالب‌ها، تجهیزات صنعتی
CMM	۱–۵ µm	قطعات حساس، ابعاد بحرانی، تایید نهایی

خدمات اسکن سه‌ بعدی قطعات صنعتی معمولاً با ترکیبی از این روش‌ها انجام می‌شود تا بهترین خروجی حاصل شود.

مزایای استفاده از اسکن سه‌ بعدی در صنایع

۱. افزایش دقت اندازه‌برداری

اندازه‌برداری سه‌ بعدی دقیق یکی از اصلی‌ترین مزایای اسکن سه بعدی است. این تکنولوژی می‌تواند ضخامت، انحنا، تراز، فاصله و هر جزئیاتی از قطعه را با دقت چند میکرون اندازه‌گیری کند. هیچ روش سنتی این سطح از دقت را ارائه نمی‌دهد.

۲. کاهش خطای انسانی

برخلاف اندازه‌گیری دستی که وابسته به مهارت، زاویه دید و تجربه فرد است، اسکن سه‌ بعدی کاملاً اتوماتیک و بدون دخالت انسان داده‌برداری می‌کند. همین موضوع خطاهای انسانی را تقریباً صفر می‌کند.

۳. کاهش زمان تولید

با خدمات اسکن سه بعدی، زمان اندازه‌برداری قطعات پیچیده از چند ساعت به چند دقیقه می‌رسد. این سرعت برای کنترل کیفیت خطوط تولید انبوه بسیار حیاتی است.

۴. امکان دیجیتالی‌سازی کامل قطعات

یکی از کلیدی‌ترین کاربردهای دیجیتالی‌سازی قطعات صنعتی، ذخیره‌سازی و آرشیو سه‌بعدی آنهاست. وقتی نقشه یا مدل یک قطعه موجود نباشد، اسکن سه‌ بعدی تنها راه برای تولید مدل CAD یا فایل STEP است.

کاربردهای اسکن سه‌ بعدی قطعات صنعتی

۱. مهندسی معکوس

“مهندسی معکوس با اسکن سه بعدی” یکی از اصلی‌ترین نیازهای صنعت است.
وقتی نقشه یا فایل CAD وجود ندارد، اسکن سه‌ بعدی فایل سه‌ بعدی دقیق قطعه را تولید می‌کند. سپس این فایل به مدل CAD تبدیل شده و امکان:

• تولید قطعه جدید

• اصلاح طراحی

• بازتولید قطعات قدیمی با دقت بالا

را فراهم می‌کند.

۲. کنترل کیفیت و بازرسی

کنترل کیفیت قطعات با اسکن سه‌ بعدی امروز یکی از استانداردترین روش‌های QC در جهان است.
اسکنر سه بعدی صنعتی مدل اسکن‌شده را با مدل مرجع (CAD) مقایسه کرده و اختلاف ابعادی را به‌صورت یک نقشه رنگی (Color Map) نمایش می‌دهد.

۳. تولید نمونه اولیه (Prototype)

برای پروژه‌های R&D، طراحی محصول و ساخت قالب، اسکن سه بعدی امکان تهیه مدل دیجیتال سریع و دقیق را فراهم می‌کند که در ادامه برای CNC، پرینت سه‌بعدی یا قالب‌سازی استفاده می‌شود.

۴. اصلاح و بازطراحی قطعات

اگر قطعه‌ای عملکرد مناسب نداشته باشد یا نیاز به بهبود داشته باشد، اسکن سه‌بعدی امکان بازطراحی دقیق و سریع آن را فراهم می‌کند.

۵. پایش سایشی و تحلیل خرابی

در صنایع نیروگاهی، خودرو، هواپیما و تجهیزات سنگین، از اسکن سه‌ بعدی برای کارهای زیر استفاده میشود:

• اندازه‌گیری میزان خوردگی

• بررسی تغییر شکل

• تحلیل ترک یا خرابی

برای مشاهده جزئیات کامل خدمات اسکن سه‌ بعدی و نمونه کارهای انجام‌شده، به صفحه‌ی «خدمات اسکن 3 بعدی رویش صنعت» مراجعه کنید.

مراحل انجام خدمات اسکن سه‌ بعدی

۱. آماده‌سازی قطعه

• تمیزکاری سطح

• ایجاد پوشش مات (اگر سطح براق باشد)

• تثبیت قطعه روی میز کار

۲. انتخاب تکنولوژی مناسب

بر اساس:

• جنس

• اندازه

• سطح

• دقت مورد نیاز

• کاربرد نهایی

انتخاب می‌شود.

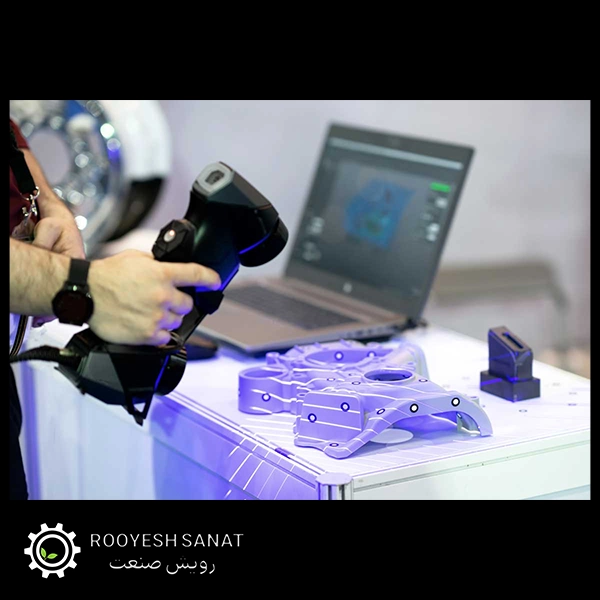

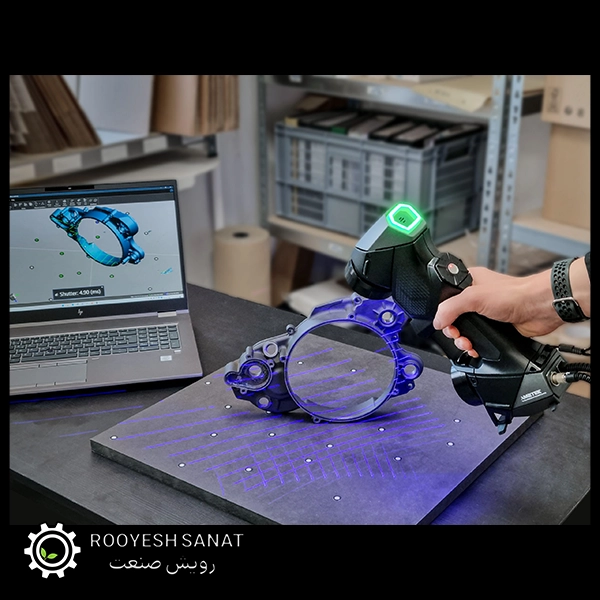

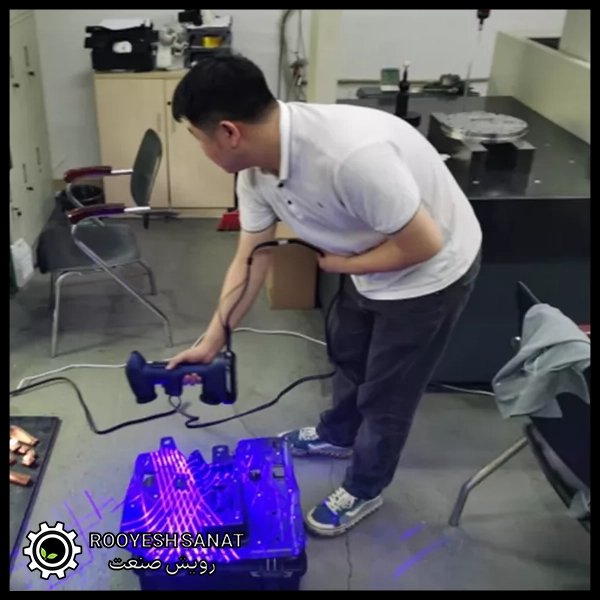

۳. اسکن‌برداری

با استفاده از اسکنر سه بعدی صنعتی، ابر نقاط (Point Cloud) با میلیون‌ها نقطه ثبت می‌شود.

۴. پردازش داده‌ها و تولید فایل سه‌ بعدی

نرم‌افزارهای تخصصی مانند Geomagic، PolyWorks، SolidWorks، CATIA برای:

• حذف نویز

• هم‌ترازی داده‌ها

• ساخت مش

• ایجاد فایل STL و STEP

استفاده می‌شوند.

۵. تحویل خروجی و گزارش کنترل کیفیت

خروجی نهایی شامل موارد زیر است:

• فایل سه‌ بعدی با دقت بالا (STL/OBJ/STEP)

• گزارش کنترل ابعادی

• نقشه رنگی (Deviation Map)

• فایل CAD در صورت درخواست

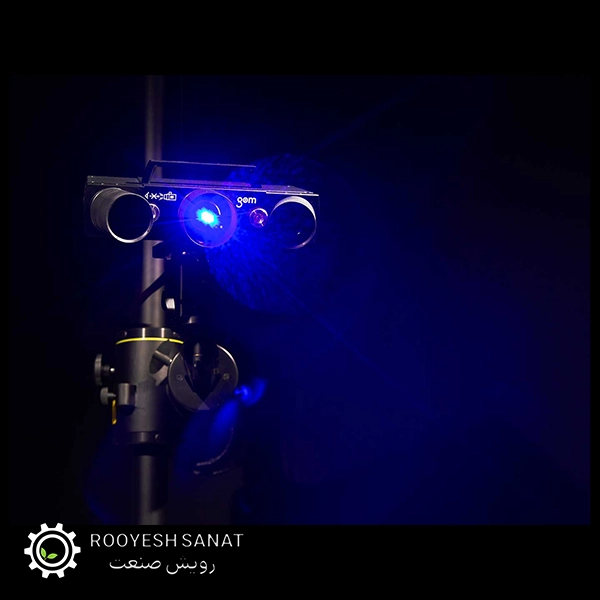

تجهیزات و دستگاه‌های مورد استفاده

۱. اسکنرهای لیزری

• مناسب سطوح پیچیده و قطعات صنعتی

• دقت بسیار بالا

• مناسب قالب‌ها و قطعات فلزی

۲. اسکنرهای نوری (Structured Light)

• سرعت بالا

• مناسب قطعات متوسط

• دقت عالی در سطوح مات

۳. اسکنرهای پرتابل صنعتی

• مناسب قطعات بزرگ

• بدون نیاز به میز ثابت

• قابل استفاده در محیط کارخانه

۴. نرم‌افزارهای پردازش داده‌ها

• Geomagic Design X (بهترین نرم‌افزار مهندسی معکوس)

• PolyWorks (برای QC و اندازه‌برداری سه‌ بعدی دقیق)

• CATIA و SolidWorks (برای طراحی و CAD)

عوامل مؤثر بر قیمت خدمات اسکن سه‌ بعدی

۱. جنس و سایز قطعه

قطعات بزرگ‌تر یا قطعات براق و شفاف قیمت اسکن سه بعدی را بیشتر می‌کنند.

۲. میزان دقت مورد نیاز

هر چه دقت کمتر (مثلاً ۱۰ میکرون)، هزینه بیشتر.

۳. نوع تکنولوژی انتخابی

• لیزری = گران‌تر

• نوری = اقتصادی‌تر

• CMM = مخصوص قطعات حساس

۴. نیاز به مهندسی معکوس یا فقط خروجی خام

خروجی خام ارزان‌تر است؛
مدل CAD و مهندسی معکوس هزینه بیشتری دارد.

۵. زمان تحویل

پروژه‌های فوری شامل هزینه اضافه هستند.

چرا خدمات اسکن سه‌ بعدی رویش صنعت؟

مزیت‌های شرکت رویش صنعت

رویش صنعت با استفاده از اسکنرهای حرفه‌ای و تیم متخصص، خدمات اسکن سه‌ بعدی قطعات صنعتی را با دقت بالا، سرعت مناسب و خروجی مهندسی ارائه می‌دهد.

مزایا:

• استفاده از بهترین اسکنر سه بعدی صنعتی با دقت میکرونی

• تیم متخصص در مهندسی معکوس و CAD

• خروجی استاندارد مورد نیاز صنایع بزرگ

• ارائه گزارش کامل کنترل کیفیت

نمونه پروژه‌های انجام‌شده

• اسکن سه‌بعدی قالب‌های صنعتی

• مهندسی معکوس چرخ‌دنده و قطعات دوار

• اسکن سه‌ بعدی قطعات خودرو و هوافضا

• کنترل کیفیت قطعات سری‌تولید

نتیجه‌گیری

خدمات اسکن سه‌ بعدی قطعات صنعتی امروز به یک ابزار ضروری در صنعت تبدیل شده است.
چه برای مهندسی معکوس با اسکن سه بعدی، چه برای کنترل کیفیت قطعات با اسکن سه بعدی و چه برای دیجیتالی‌سازی قطعات صنعتی، این تکنولوژی سریع‌ترین، دقیق‌ترین و مطمئن‌ترین روش موجود است.

اگر به اندازه‌برداری سه‌ بعدی دقیق یا مدل CAD با دقت بالا نیاز دارید، خدمات اسکن سه بعدی رویش صنعت یک انتخاب کاملاً حرفه‌ای است.
