تعمیر پرینتر بامبو لب A1 Mini و A1 Mini Combo

پرینترهای سه‌بعدی Bambu Lab A1 Mini و A1 Mini Combo از محصولات رومیزی بامبو لب هستند که با ابعاد جمع‌وجور، کالیبراسیون خودکار و قابلیت چاپ چندرنگ در نسخه مجهز به AMS Lite، برای مصارف خانگی، آموزشی و حرفه‌ای استفاده می‌شوند.

با وجود امکانات این دستگاه‌ها، ممکن است در طول زمان با مشکلاتی مانند خطای تراز خودکار صفحه، گرم نشدن نازل، نمایش نادرست دما، گرفتگی مسیر فیلامنت، چسبندگی نامناسب لایه اول یا اختلال در عملکرد AMS Lite روبه‌رو شوید. در این صفحه، علت‌های احتمالی این مشکلات و روش‌های اولیه عیب‌یابی را بررسی می‌کنیم تا بتوانید پیش از تعویض قطعات، وضعیت دستگاه را بهتر ارزیابی کنید.

برای آشنایی با امکانات و مشخصات دستگاه، می‌توانید به صفحه محصول پرینتر بامبو لب A1 Mini مراجعه کنید.



مشخصات فنی پرینتر A1 Mini

ویژگی	مشخصات
فناوری چاپ	FDM
ابعاد ساخت	180 × 180 × 180 mm
حداکثر دمای نازل	300°C
نازل استاندارد	0.4 mm
حداکثر دمای صفحه چاپ	80°C
حداکثر سرعت هد	500 mm/s
قطر فیلامنت	1.75 mm

رایج‌ترین مشکلات A1 Mini و A1 Mini Combo

نوع مشکل	مواردی که باید بررسی شوند
خطای تراز خودکار صفحه	تمیزی سطح زیر صفحه، قرارگیری صفحه، مجموعه نازل و اتصالات حسگرها
دمای نازل صفر یا غیرعادی	اتصال هات‌اند، سیم‌های ترمیستور و برد هد
گرم نشدن نازل	اتصال مجموعه هیتر و وضعیت سیم‌های آن
کیفیت نامناسب لایه اول	تمیزی صفحه، کالیبراسیون و محکم بودن مجموعه هات‌اند
ورود ناموفق فیلامنت از AMS Lite	مسیر فیلامنت، لوله‌های PTFE، قرقره و ورودی‌های AMS Lite
اختلال تراز هنگام اتصال AMS Lite	مسیر لوله‌ها، میزان کشش آن‌ها و موقعیت AMS Lite

۱. رفع خطای تراز خودکار صفحه (Automatic Bed Leveling)

اگر پرینتر هنگام کالیبراسیون یا شروع چاپ با خطای تراز خودکار صفحه متوقف می‌شود، ممکن است مانعی کوچک، نصب نادرست صفحه یا ایراد در مجموعه هد، فرایند اندازه‌گیری را مختل کرده باشد.

مراحل اولیه عیب‌یابی

• پرینتر را متوقف کنید و اجازه دهید قطعات داغ خنک شوند.
• صفحه چاپ را بردارید و سطح زیر آن و صفحه فلزی را از نظر وجود تکه‌های فیلامنت، گردوغبار یا جسم خارجی بررسی کنید.
• صفحه چاپ را دوباره در جای صحیح خود قرار دهید.

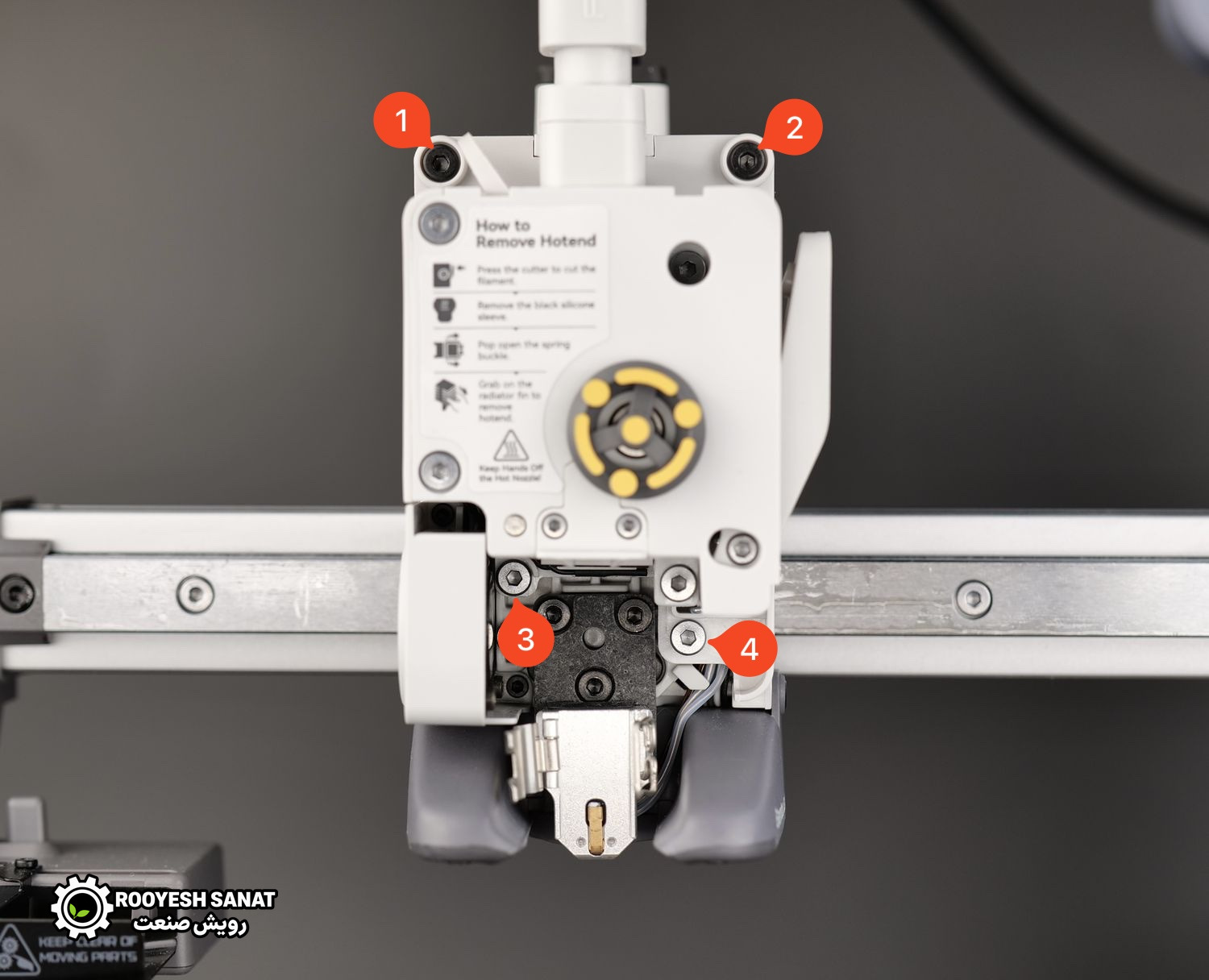

• مجموعه نازل و هات‌اند را از نظر نصب صحیح و شل نبودن بررسی کنید.
• پس از انجام بررسی‌ها، کالیبراسیون را دوباره اجرا کنید.

تجربه کاربران: در یکی از گزارش‌های انجمن بامبو لب، کاربری با خطای توقف چاپ هنگام تراز خودکار مواجه شده بود. پس از بررسی، تکه کوچکی از فیلامنت ذوب‌شده در زیر صفحه چاپ پیدا شد و با برداشتن آن، مشکل برطرف شد. این تجربه نشان می‌دهد که پیش از بررسی قطعات الکترونیکی، بهتر است موانع فیزیکی ساده نیز بررسی شوند؛ البته همه خطاهای تراز لزوماً چنین علتی ندارند.

۲. خطای تراز صفحه در A1 Mini Combo و AMS Lite

اگر خطای تراز صفحه فقط هنگام اتصال AMS Lite رخ می‌دهد، مسیر لوله‌های انتقال فیلامنت و موقعیت قرارگیری دستگاه چندرنگ را نیز بررسی کنید. لوله‌های PTFE باید به‌اندازه کافی آزادی حرکت داشته باشند و هنگام حرکت هد به چپ و راست، کشیده یا بیش از حد خم نشوند.

در گزارشی از یکی از کاربران A1 Mini Combo، خطای تراز بیشتر در سمت چپ صفحه رخ می‌داد. کاربر پس از بررسی متوجه کشیده شدن لوله‌های کوتاه انتقال فیلامنت در آن موقعیت شد. با اصلاح مسیر و طول لوله‌ها، مشکل دستگاه او برطرف شد. این مورد یک گزارش کاربری است و نباید آن را ایراد قطعی یا همگانی این مدل دانست.

مواردی که باید بررسی شوند

• لوله‌های PTFE مطابق راهنمای نصب و در ورودی‌های صحیح متصل شده باشند.
• لوله‌ها هنگام حرکت هد به انتهای مسیر، تحت کشش قرار نگیرند.
• AMS Lite در موقعیتی قرار داشته باشد که مسیر لوله‌ها را محدود نکند.
• لوله‌ها پیچ‌خوردگی، شکستگی یا انسداد نداشته باشند.

برای نصب AMS Lite روی A1 Mini، راهنمای شروع به کار بامبو لب طول و محل اتصال لوله‌های کوتاه و بلند را مشخص کرده است؛ بنابراین پیش از تغییر طول لوله‌ها، حتماً راهنمای رسمی همان دستگاه را بررسی کنید.

۳. نمایش دمای صفر یا غیرعادی برای نازل

اگر دمای نازل روی 0 درجه باقی می‌ماند، مقدار آن ناپایدار است یا پیام خطای سنسور دما نمایش داده می‌شود، ممکن است اتصال مجموعه هات‌اند، سیم‌های ترمیستور یا برد هد دچار مشکل شده باشد.

روش بررسی

• دستگاه را خاموش و از برق جدا کنید.
• پس از خنک شدن کامل نازل، اتصال مجموعه Hotend Heating Assembly را بررسی کنید.
• از قرارگیری صحیح کانکتور و پین‌های آن مطمئن شوید.
• سیم‌های ترمیستور را از نظر پارگی، له‌شدگی یا آسیب ظاهری بررسی کنید.
• اگر خطا همچنان وجود دارد، از دست‌کاری بیشتر خودداری کرده و دستگاه را برای بررسی تخصصی آماده کنید.

در راهنمای تعمیر بامبو لب، اتصال نامناسب مجموعه هات‌اند و آسیب‌دیدگی سیم‌های ترمیستور از مواردی هستند که در صورت نمایش دمای صفر باید بررسی شوند. در برخی گزارش‌های کاربران نیز پس از بررسی یا تعویض هات‌اند، ایراد از برد هد تشخیص داده شده است؛ بنابراین تعویض یک قطعه بدون عیب‌یابی دقیق، همیشه مشکل را برطرف نمی‌کند.

۴. گرم نشدن نازل پرینتر

اگر نازل با وجود ارسال فرمان گرم نمی‌شود، ابتدا اتصال مجموعه هیتر را بررسی کنید. قطع بودن اتصال، نصب نادرست کانکتور یا آسیب‌دیدگی سیم‌های هیتر می‌تواند مانع گرم شدن نازل شود.

• پرینتر را خاموش و از برق جدا کنید.
• پس از خنک شدن دستگاه، اتصال مجموعه هات‌اند را از نظر نصب صحیح بررسی کنید.
• سیم‌های هیتر را از نظر آسیب ظاهری بررسی کنید.
• اگر مشکل برطرف نشد، بررسی تخصصی مجموعه هیتر و برد هد ضروری است.

هشدار ایمنی: هنگام روشن بودن پرینتر، به سیم‌کشی هد یا اتصالات الکتریکی دست نزنید. اگر با تعمیر قطعات الکترونیکی آشنایی ندارید، باز کردن مجموعه هد را به تعمیرکار بسپارید.

۵. گرفتگی نازل و تجمع فیلامنت اطراف هات‌اند

گرفتگی نازل می‌تواند باعث کاهش یا قطع خروج فیلامنت، نامنظم شدن خطوط چاپ و افت کیفیت قطعه شود. در موارد شدیدتر، جدا شدن قطعه از صفحه یا ادامه چاپ در شرایط نامناسب ممکن است باعث تجمع فیلامنت اطراف هات‌اند شود.

اقدامات اولیه

• چاپ را متوقف کنید و پیام‌های خطای دستگاه را بررسی کنید.
• اگر امکان گرم کردن نازل وجود دارد، از روش پاک‌سازی توصیه‌شده برای نوع فیلامنت استفاده کنید.
• پس از خنک شدن دستگاه، نازل و اطراف هات‌اند را از نظر تجمع مواد بررسی کنید.
• اگر فیلامنت اطراف سیم‌ها، فن یا قطعات الکترونیکی جمع شده است، از جدا کردن اجباری آن خودداری کنید.
• در صورت آسیب‌دیدگی سیم‌ها، فن یا مجموعه هیتر، دستگاه باید پیش از استفاده دوباره بررسی شود.

در گزارش‌های کاربران A1 Mini، مواردی از گرفتگی شدید و تجمع فیلامنت اطراف هات‌اند ثبت شده است. شدت آسیب در این شرایط می‌تواند متفاوت باشد و گاهی پاک‌سازی ساده کافی نیست؛ بنابراین اگر مواد به سیم‌ها یا قطعات حساس چسبیده‌اند، بهتر است از تعمیر تخصصی کمک بگیرید.



۶. نامنظم بودن یا جدا شدن لایه اول

لایه اول، پایه اتصال تمام لایه‌های بعدی است. اگر فیلامنت به صفحه نمی‌چسبد، خطوط چاپ ناهموار هستند یا بخشی از لایه اول از سطح جدا می‌شود، ابتدا شرایط صفحه و مجموعه هد را بررسی کنید.

• صفحه چاپ را با روش مناسب و بدون آسیب زدن به سطح آن تمیز کنید.
• مطمئن شوید صفحه به‌درستی روی پایه قرار گرفته است.
• نازل را از نظر وجود باقی‌مانده فیلامنت بررسی کنید.
• از نصب صحیح مجموعه هات‌اند و محکم بودن پیچ‌های مربوط به آن اطمینان حاصل کنید.
• کالیبراسیون و تراز خودکار صفحه را اجرا کنید.
• در صورت تداوم مشکل، تنظیمات چاپ و سازگاری صفحه با فیلامنت مصرفی بررسی شود.

اگر مشکل پس از تمیزکاری و کالیبراسیون همچنان ادامه داشت، احتمال وجود ایراد مکانیکی یا اشکال در مجموعه هد و حسگرها نیز باید بررسی شود.

۷. اختلال در عملکرد سنسور فیلامنت

اگر پرینتر فیلامنت را تشخیص نمی‌دهد یا وضعیت آن را به‌درستی گزارش نمی‌کند، ممکن است سنسور فیلامنت، کابل رابط یا اتصال آن به برد هد دچار مشکل شده باشد.

موارد قابل بررسی

• فیلامنت به‌درستی وارد مسیر تغذیه شده باشد.
• مسیر فیلامنت مسدود نشده باشد.
• کابل رابط سنسور، در صورت دسترسی ایمن، از نظر آسیب ظاهری بررسی شود.
• اگر خطا ادامه دارد، سنسور و اتصالات آن باید مطابق راهنمای تعمیر بررسی شوند.

در راهنمای تعمیر پرینتر بامبو لب A1 Mini، نصب صحیح کابل رابط و بررسی آسیب‌دیدگی آن از مراحل عیب‌یابی سنسور فیلامنت است. در صورت خرابی قطعه یا کابل، ممکن است تعویض مجموعه مربوطه لازم باشد.

۸. پرینتر به‌درستی موقعیت Home را پیدا نمی‌کند

اگر هد هنگام شروع کار نمی‌تواند موقعیت خود را به‌درستی تشخیص دهد یا فرایند بازگشت به مبدأ با خطا متوقف می‌شود، ممکن است مانعی مکانیکی یا ایرادی در اتصالات حسگرهای مربوط به حرکت وجود داشته باشد.

• مطمئن شوید مانعی در مسیر حرکت هد وجود ندارد.
• حرکت هد را از نظر گیرکردن یا برخورد با لوله‌های PTFE بررسی کنید.
• اگر اخیراً مجموعه هد باز شده است، نصب صحیح اتصالات آن باید بررسی شود.
• در صورت ادامه خطا، سیم‌ها و اتصالات حسگر Eddy Sensor باید توسط فرد آشنا با تعمیرات دستگاه بررسی شوند.

طبق راهنمای تعمیر پرینتر بامبو لب A1 Mini، اتصال صحیح سیم‌های حسگر Eddy روی پشت برد هد از مواردی است که هنگام بروز مشکل در فرایند Home باید بررسی شود.



۹. AMS Lite فیلامنت را تغذیه نمی‌کند

در مدل A1 Mini Combo، اختلال در تغذیه فیلامنت ممکن است به مسیر انتقال، لوله‌های PTFE، قرقره یا سازوکار ورودی AMS Lite مربوط باشد. اگر فیلامنت از یک ورودی وارد هد نمی‌شود، بهتر است ابتدا همان مسیر را به‌صورت جداگانه بررسی کنید.

مراحل عیب‌یابی

• بررسی کنید فیلامنت در قرقره گیر نکرده باشد و قرقره آزادانه بچرخد.
• سر فیلامنت را از نظر خم‌شدگی، شکستگی یا تغییر شکل بررسی کنید.
• لوله‌های PTFE را از نظر پیچ‌خوردگی، انسداد و اتصال نامناسب بررسی کنید.
• اگر مشکل فقط در یک ورودی رخ می‌دهد، همان ورودی را با فیلامنت و قرقره دیگری آزمایش کنید.
• اگر چند ورودی با مشکل مشابه روبه‌رو هستند، مسیر مشترک انتقال فیلامنت و اتصال آن به هد نیز باید بررسی شود.

برخی کاربران A1 Mini و AMS Lite، مشکلات تکرارشونده در تغذیه فیلامنت را گزارش کرده‌اند. بااین‌حال، این گزارش‌ها به‌تنهایی نشان‌دهنده خرابی همگانی AMS Lite نیستند. بهتر است پیش از تعویض قطعات، ورودی معیوب و مسیر انتقال آن به‌طور مشخص شناسایی شود.

۱۰. چه زمانی باید تعمیر پرینتر بامبو لب A1 Mini را به متخصص سپرد؟

نشانه یا وضعیت	اقدام پیشنهادی
وجود گردوغبار یا تکه فیلامنت زیر صفحه	تمیزکاری و نصب مجدد صفحه
خطای تراز پس از بررسی‌های اولیه	بررسی مجموعه هد، حسگرها و اتصالات
نمایش دمای صفر یا خطای مداوم دما	عیب‌یابی تخصصی هات‌اند، ترمیستور و برد هد
گرم نشدن نازل	بررسی مجموعه هیتر و اتصالات الکتریکی
آسیب‌دیدگی سیم‌ها یا برد	توقف استفاده و مراجعه به تعمیرکار
ادامه خطای تغذیه AMS Lite پس از بررسی مسیر	بررسی تخصصی ورودی‌ها و اجزای تغذیه

Bambu Lab شرکت سازنده سری پرینترهای سه‌بعدی A1 و سایر محصولات این برند است. برای بررسی اطلاعات رسمی، راهنماهای محصول و آخرین مستندات مربوط به دستگاه، می‌توانید به وب‌سایت رسمی Bambu Lab مراجعه کنید.

برای عیب‌یابی و تعمیر پرینتر بامبو لب A1 Mini و A1 Mini Combo بهتر است بررسی را از موارد ساده و قابل مشاهده، مانند تمیزی صفحه، قرارگیری صحیح قطعات و مسیر فیلامنت آغاز کنید. در ادامه، اگر مشکل مربوط به دمای نازل، سنسورها، سیم‌کشی یا برد هد باشد، بررسی تخصصی اهمیت بیشتری پیدا می‌کند.

در نسخه Combo، سیستم AMS Lite و مسیر لوله‌های PTFE نیز باید جداگانه بررسی شوند. تشخیص درست علت خرابی پیش از تعویض قطعات، می‌تواند از هزینه‌های اضافی و آسیب بیشتر به دستگاه جلوگیری کند.
