تحول در تولید با اسکن سه بعدی قطعات بدون نقشه

تحولی بزرگ در تولید قطعات صنعتی با اسکن سه بعدی بدون نقشه

در دنیای رقابتی امروز، صنایع تولیدی و مهندسی دیگر نمی‌توانند منتظر فایل‌های CAD یا نقشه‌های فنی بمانند تا یک قطعه را بازطراحی یا تولید کنند. یکی از چالش‌های رایج در صنایع مختلف، مواجهه با قطعاتی است که هیچ نقشه یا مستندات فنی از آن‌ها در دسترس نیست. اما خوشبختانه، اسکن سه بعدی قطعات بدون نقشه این مشکل را برای همیشه حل کرده است.

فناوری اسکن سه‌بعدی این امکان را فراهم می‌کند تا از روی یک قطعه فیزیکی، به‌سرعت و با دقت بالا یک مدل دیجیتال سه‌بعدی تهیه شود. این مدل می‌تواند پایه‌ای برای مدل‌سازی سه‌بعدی بدون نقشه، طراحی مجدد، کنترل کیفیت، یا حتی تولید مجدد باشد. در واقع، این فناوری در حال تبدیل شدن به یک ستون فقرات در فرآیندهای طراحی مجدد قطعات صنعتی است، به‌خصوص زمانی که اسناد اصلی از بین رفته‌اند یا هیچ‌گاه وجود نداشته‌اند.

در این مقاله، قدم‌به‌قدم بررسی می‌کنیم که چگونه اسکن سه‌بعدی بدون نقشه، انقلابی در صنایع ایجاد کرده، چه مراحلی دارد، چه کاربردهایی دارد و چگونه می‌توان از آن برای بهبود کارایی، دقت و صرفه‌جویی در هزینه‌ها بهره برد.

فناوری اسکن سه بعدی چیست؟

فناوری اسکن سه بعدی (3D Scanning) یکی از پیشرفته‌ترین ابزارهای دیجیتال در صنایع مدرن است که امکان ثبت شکل هندسی و ویژگی‌های سطحی اجسام فیزیکی را با دقت بالا فراهم می‌کند. این فناوری به‌ویژه در مواردی که قطعه‌ای فاقد نقشه یا مستندات فنی است، به‌عنوان یک ابزار حیاتی در فرآیندهای مدل‌سازی سه‌بعدی بدون نقشه و طراحی مجدد قطعات صنعتی مورد استفاده قرار می‌گیرد.

اصول عملکرد اسکنر سه‌بعدی

در فرآیند اسکن سه بعدی، دستگاهی موسوم به اسکنر، داده‌های سطحی یک شیء را از طریق پرتوهای نوری، لیزر یا ساختار نورپردازی ثبت کرده و آن‌ها را به صورت ابری از نقاط (Point Cloud) در فضای دیجیتال ذخیره می‌کند. این داده‌ها سپس با استفاده از نرم‌افزارهای CAD یا مهندسی معکوس، به مدل‌های دقیق سه‌بعدی تبدیل می‌شوند.

اسکنرها ممکن است مبتنی بر تکنولوژی‌های مختلفی باشند، از جمله:

اسکن لیزری: دقیق، مناسب برای سطوح پیچیده، اما گران‌تر.
نور ساخت‌یافته (Structured Light): سریع و دقیق برای قطعات با سایز متوسط.
فوتوگرامتری: مبتنی بر تصویر، مناسب برای قطعات بزرگ و با جزئیات زیاد.

مزایا و دقت بالای اسکن سه بعدی

یکی از دلایل اصلی محبوبیت روزافزون اسکن سه‌بعدی، دقت بی‌نظیر آن است. دستگاه‌های صنعتی می‌توانند دقتی در حد میکرون ارائه دهند، که برای اسکن سه بعدی قطعات بدون نقشه یک مزیت کلیدی محسوب می‌شود. همچنین، این روش غیرتماسی بوده و از فرسایش یا آسیب به قطعه جلوگیری می‌کند.

از جمله مزایای مهم:

ثبت سریع و دقیق اطلاعات هندسی پیچیده
امکان استفاده مجدد از داده‌ها برای مدل‌سازی یا تولید
حذف نیاز به طراحی از صفر
قابلیت کنترل کیفیت با مقایسه مدل با قطعه واقعی

اسکن سه‌بعدی؛ قلب تپنده صنایع مدرن

امروزه اسکن سه‌بعدی فقط یک فناوری پیشرفته نیست؛ بلکه به عنوان ابزاری استراتژیک در فرایندهای طراحی، تولید و نگهداری قطعات صنعتی شناخته می‌شود. چه در صنایع خودروسازی، چه در هوافضا یا تجهیزات پزشکی، این فناوری به بازیگری کلیدی در فرآیندهای طراحی مجدد قطعات صنعتی تبدیل شده است.

در مواردی که نقشه‌ای وجود ندارد، استفاده از اسکن سه‌بعدی نه‌تنها زمان طراحی را کاهش می‌دهد، بلکه به‌طور چشمگیری هزینه‌های تولید را نیز کنترل می‌کند.

📌خدمات اسکن سه بعدی رویش صنعت

چرا اسکن سه بعدی برای قطعات بدون نقشه ایده‌آل است؟

در بسیاری از صنایع تولیدی، به ویژه در زمینه‌های تعمیر و نگهداری ماشین‌آلات، بازسازی قطعات قدیمی، یا حتی مهندسی معکوس، با چالش بزرگی مواجه هستیم: قطعاتی وجود دارند که هیچ‌گونه نقشه یا مستندات مهندسی از آن‌ها در دسترس نیست. اینجاست که اسکن سه بعدی قطعات بدون نقشه وارد عمل می‌شود و به‌عنوان یک راه‌حل انقلابی، امکان طراحی مجدد، تحلیل و تولید مجدد را فراهم می‌سازد.

از قطعه واقعی تا مدل دیجیتال دقیق

وقتی هیچ نقشه‌ای وجود ندارد، تنها گزینه‌ی موجود، خود قطعه فیزیکی است. اسکن سه‌بعدی، این امکان را فراهم می‌کند که شکل دقیق، جزئیات سطح، حجم، و ساختار داخلی قطعه را به صورت دیجیتال و قابل ویرایش در محیط CAD ذخیره کنیم. این مدل دیجیتال، پایه‌ای برای مدل‌سازی سه‌بعدی بدون نقشه است که بدون آن، فرآیند بازطراحی یا تولید غیرممکن خواهد بود.

صرفه‌جویی در زمان و هزینه‌های مهندسی

در گذشته، مهندسان مجبور بودند با استفاده از ابزارهای اندازه‌گیری دستی، نقشه‌برداری از قطعات را انجام دهند؛ فرآیندی زمان‌بر، پرخطا و پرهزینه. اما اسکن سه‌بعدی می‌تواند در مدت چند دقیقه، مدل دقیقی از پیچیده‌ترین قطعات را ایجاد کند. این امر باعث کاهش چشمگیر هزینه‌های طراحی اولیه، حذف خطای انسانی و تسریع در زمان ورود به تولید می‌شود.

امکان مهندسی معکوس و بازطراحی پیشرفته

با استفاده از مدل‌های دیجیتال تولیدشده از طریق اسکن سه‌بعدی، می‌توان عملیات‌های مهندسی معکوس را انجام داد، نقایص احتمالی را برطرف کرد، یا حتی نسخه‌ای بهبود یافته از قطعه را تولید کرد. این موضوع به‌خصوص در مواردی کاربرد دارد که قطعه مورد نظر دیگر تولید نمی‌شود و نیاز به طراحی مجدد قطعات صنعتی وجود دارد.

بازسازی قطعات فرسوده یا آسیب‌دیده

یکی دیگر از مزایای کلیدی اسکن سه‌بعدی در شرایطی است که تنها نسخه‌ی باقی‌مانده از یک قطعه دچار سایش، شکستگی یا آسیب شده است. در چنین حالتی، نرم‌افزارهای تحلیل هندسی، مدل اولیه و سالم قطعه را از طریق تقارن یا الگوریتم‌های اصلاح بازسازی کرده و آن را برای بازتولید آماده می‌سازند.

مراحل اجرای اسکن سه بعدی قطعات بدون نقشه

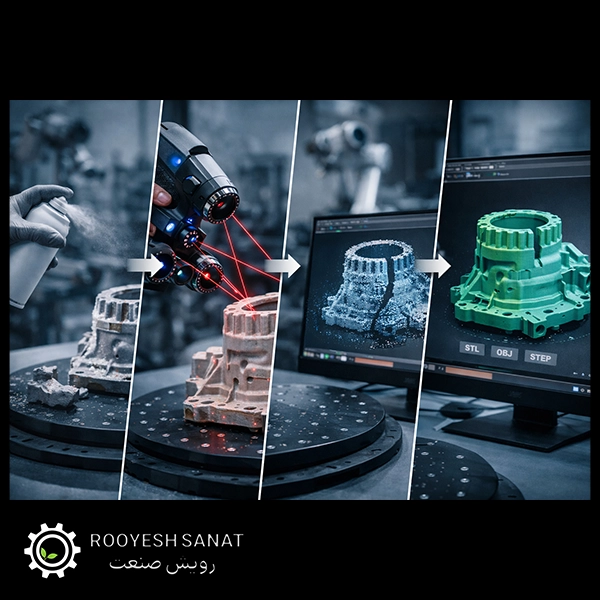

فرآیند اسکن سه بعدی قطعات بدون نقشه شامل چند مرحله تخصصی و تکنیکی است که از آماده‌سازی قطعه شروع می‌شود و در نهایت به یک مدل سه‌بعدی دقیق و قابل استفاده در نرم‌افزارهای طراحی صنعتی ختم می‌گردد. در این بخش، به‌صورت گام‌به‌گام این فرآیند را بررسی می‌کنیم.

آماده‌سازی قطعه برای اسکن

قبل از شروع اسکن، قطعه باید کاملاً تمیز شده و عاری از هرگونه چربی، گرد و غبار یا زنگ‌زدگی باشد. همچنین، در برخی موارد برای افزایش دقت و کاهش بازتاب نور، از اسپری‌های مات‌کننده مخصوص استفاده می‌شود. در صورتی که قطعه دارای اشکال پیچیده یا سطوح براق باشد، این مرحله اهمیت بیشتری پیدا می‌کند.

انتخاب نوع اسکنر مناسب

بر اساس اندازه، جنس و پیچیدگی قطعه، نوع اسکنر سه‌بعدی انتخاب می‌شود. برای قطعات کوچک با جزئیات بالا، اسکنرهای دستی لیزری گزینه ایده‌آلی هستند، در حالی‌که برای قطعات بزرگ‌تر یا مجموعه‌های صنعتی، از اسکنرهای بازویی یا نوری استفاده می‌شود. این انتخاب تأثیر مستقیم بر دقت و کیفیت مدل نهایی دارد.

اسکن سطحی و تولید ابر نقاط (Point Cloud)

در مرحله‌ی اسکن، اسکنر با ارسال پرتوهای لیزر یا نور ساخت‌یافته، سطح قطعه را ثبت می‌کند. نتیجه‌ی این فرآیند، ابری از نقاط با دقت میکرونی است که نمایانگر شکل سه‌بعدی سطح قطعه است. این داده‌ها معمولاً به صورت فایل‌های خام مانند .xyz یا .ply ذخیره می‌شوند.

تراز و ترکیب چند اسکن

اگر قطعه نیاز به اسکن از چند زاویه داشته باشد، اسکن‌های مختلف باید با یکدیگر هم‌تراز (Alignment) شده و سپس در یک مدل واحد ترکیب (Merge) شوند. این کار با استفاده از الگوریتم‌های پردازش ابری و نرم‌افزارهای تخصصی انجام می‌شود.

پاک‌سازی داده‌ها و حذف نویز

در این مرحله، داده‌های غیرضروری، نویزهای احتمالی، و نقاط اشتباه حذف می‌شوند. نرم‌افزارهایی مانند Geomagic یا MeshLab برای پاک‌سازی و بهینه‌سازی مدل ابر نقاط بسیار مؤثرند.

تولید مدل سه‌بعدی نهایی (Mesh)

با استفاده از الگوریتم‌های ساخت مش، داده‌های نقطه‌ای به یک سطح یکپارچه و قابل استفاده در نرم‌افزارهای CAD تبدیل می‌شوند. فرمت‌های نهایی مانند STL، OBJ یا STEP بسته به کاربرد خروجی‌گیری می‌شوند.

خروجی قابل ویرایش در نرم‌افزارهای CAD

در نهایت، مدل سه‌بعدی تهیه‌شده وارد نرم‌افزارهایی مانند SolidWorks، CATIA یا Siemens NX می‌شود تا امکان انجام طراحی مجدد قطعات صنعتی، اصلاحات هندسی، یا بازتولید دقیق فراهم شود.

کاربردهای صنعتی اسکن سه بعدی بدون نقشه

فناوری اسکن سه بعدی قطعات بدون نقشه امروزه در قلب عملیات تولید و نگهداری صنایع مختلف قرار دارد. این تکنولوژی نه‌تنها محدود به ساخت قطعات جدید نیست، بلکه به‌عنوان ابزاری کلیدی در مهندسی معکوس، تعمیر و بازسازی، کنترل کیفیت و مستندسازی دیجیتال نیز شناخته می‌شود. در ادامه، مهم‌ترین کاربردهای صنعتی این فناوری را بررسی می‌کنیم.

مهندسی معکوس و بازطراحی قطعات

وقتی قطعه‌ای نیاز به بازتولید دارد اما هیچ نقشه یا مدل دیجیتالی از آن وجود ندارد، مهندسی معکوس وارد عمل می‌شود. با استفاده از اسکن سه‌بعدی، مدل فیزیکی قطعه به یک مدل دیجیتال دقیق تبدیل شده و سپس امکان ویرایش، اصلاح یا بهبود طراحی آن فراهم می‌شود. این فرآیند، به‌ویژه در صنایع خودروسازی، نیروگاهی، و پتروشیمی کاربرد گسترده‌ای دارد.

تولید قطعات جایگزین یا یدکی

در صنایعی که با ماشین‌آلات قدیمی سروکار دارند، ممکن است قطعات خاصی دیگر تولید نشوند یا در بازار موجود نباشند. با استفاده از مدل‌سازی سه‌بعدی بدون نقشه، این قطعات به‌راحتی بازطراحی و دوباره ساخته می‌شوند. این کار باعث صرفه‌جویی در هزینه‌ها و جلوگیری از توقف خط تولید می‌گردد.

کنترل کیفیت و اندازه‌گیری دقیق

یکی از کاربردهای مهم اسکن سه‌بعدی، کنترل ابعادی و هندسی قطعات تولیدشده است. با مقایسه مدل اسکن‌شده با مدل CAD اولیه، می‌توان انحرافات ابعادی را با دقت میکرونی شناسایی و تحلیل کرد. این روش به‌شکل گسترده‌ای در صنایع هوافضا، پزشکی، قالب‌سازی و ماشین‌کاری دقیق استفاده می‌شود.

بازسازی و مستندسازی آثار و تجهیزات خاص

در حوزه‌های تخصصی مثل باستان‌شناسی صنعتی یا تعمیر تجهیزات خاص تاریخی، ممکن است تنها یک نسخه باقی‌مانده از یک قطعه وجود داشته باشد. اسکن سه‌بعدی کمک می‌کند تا مدل دیجیتالی دقیقی از آن تهیه شده و برای بازسازی یا آرشیو دیجیتال مورد استفاده قرار گیرد.

شبیه‌سازی مهندسی و تحلیل عملکرد

مدل‌هایی که از طریق اسکن به دست می‌آیند، می‌توانند وارد نرم‌افزارهای تحلیل مهندسی مانند ANSYS یا Abaqus شوند. این امکان، مهندسان را قادر می‌سازد تا عملکرد قطعه را در شرایط بارگذاری مختلف شبیه‌سازی و بهینه‌سازی کنند؛ بدون نیاز به تولید فیزیکی آن.

چالش‌ها و محدودیت‌های این روش

با وجود مزایای بی‌شمار، استفاده از اسکن سه بعدی قطعات بدون نقشه با برخی چالش‌ها و محدودیت‌های فنی، اقتصادی و اجرایی همراه است. درک این مسائل به تصمیم‌گیران صنعتی کمک می‌کند تا بهره‌وری بیشتری از این فناوری ببرند و در انتخاب تجهیزات و پیاده‌سازی پروژه‌ها دچار اشتباه نشوند.

دقت وابسته به نوع اسکنر و شرایط محیطی

یکی از مهم‌ترین چالش‌ها، وابستگی دقت اسکن به نوع تکنولوژی به‌کاررفته در اسکنر است. اسکنرهای دستی یا نوری ممکن است تحت تأثیر نور محیط، لرزش، یا سطح براق قطعه دقت مطلوبی نداشته باشند. همچنین، خطاهای انسانی در حرکت نادرست اسکنر یا تنظیمات نرم‌افزار می‌تواند باعث ایجاد اعوجاج در مدل شود.

محدودیت در اسکن سطوح بازتابی یا شفاف

قطعاتی با سطوح شفاف (مثل شیشه)، براق (کروم، استیل صیقلی) یا تیره براق، بازتاب نوری بالایی دارند و اسکن آن‌ها ممکن است با خطا مواجه شود. برای رفع این مشکل، معمولاً باید از اسپری‌های پوششی یا تجهیزات خاص استفاده کرد که خود نیازمند زمان، هزینه و مهارت بیشتر است.

پیچیدگی نرم‌افزارهای پردازش داده

تبدیل ابر نقاط به مدل سه‌بعدی دقیق نیاز به نرم‌افزارهای پیشرفته‌ای مثل Geomagic، PolyWorks یا MeshLab دارد. کار با این نرم‌افزارها به دانش فنی بالا و تجربه نیاز دارد. در بسیاری از شرکت‌ها، کمبود نیروی متخصص در این زمینه باعث کندی در اجرای پروژه‌ها می‌شود.

هزینه اولیه بالای تجهیزات

یکی از موانع اصلی برای شرکت‌های کوچک و متوسط، هزینه بالای خرید اسکنرهای صنعتی با دقت بالا است. همچنین، هزینه‌های نگهداری، کالیبراسیون، و به‌روزرسانی نرم‌افزارها باید در نظر گرفته شود. این هزینه‌ها ممکن است در نگاه اول توجیه‌پذیر نباشد، هرچند در بلندمدت باعث صرفه‌جویی کلان می‌شوند.

نیاز به آموزش و نیروی متخصص

کار با تجهیزات پیشرفته اسکن، نیازمند آموزش تخصصی است. افرادی که تنها با طراحی دوبعدی آشنا هستند، برای اجرای فرآیندهای مدل‌سازی سه‌بعدی بدون نقشه نیاز به آموزش‌های حرفه‌ای دارند. نبود نیروی ماهر، مانعی برای بهره‌برداری بهینه از این فناوری است.

جمع‌بندی و توصیه‌ها

در دنیای امروز که سرعت و دقت در طراحی و تولید حرف اول را می‌زنند، اسکن سه بعدی قطعات بدون نقشه به‌عنوان یک راهکار بی‌رقیب در صنایع مختلف ظاهر شده است. این فناوری، فرصت ارزشمندی برای بازطراحی، بازتولید و مستندسازی قطعاتی فراهم می‌کند که اطلاعات مهندسی‌شان در دسترس نیست. از مهندسی معکوس گرفته تا کنترل کیفیت، از بازسازی قطعات آسیب‌دیده تا تولید قطعات یدکی، همه و همه در سایه این تکنولوژی با دقت و سرعتی مثال‌زدنی انجام‌پذیر شده‌اند.

در عین حال، چالش‌هایی نظیر هزینه‌های اولیه، نیاز به دانش تخصصی، و محدودیت‌های مربوط به سطوح خاص، وجود دارند که با برنامه‌ریزی و انتخاب تجهیزات مناسب، قابل مدیریت هستند.

پیشنهاد ما به صاحبان صنایع و مهندسان طراحی این است که در صورت مواجهه با قطعات بدون نقشه، به‌جای طراحی از صفر یا آزمون و خطاهای پرهزینه، به مدل‌سازی سه‌بعدی بدون نقشه با اسکن‌های دقیق روی آورند. این نه‌تنها زمان پروژه‌ها را کاهش می‌دهد بلکه کیفیت و قابلیت اطمینان محصولات نهایی را نیز به طرز چشمگیری افزایش می‌دهد.

در نهایت، طراحی مجدد قطعات صنعتی با تکیه بر مدل‌های دقیق اسکن‌شده، آینده‌ی تولید هوشمند و منعطف را ترسیم می‌کند. صنایعی که زودتر به این مسیر وارد شوند، شانس بالاتری برای رقابت، نوآوری و بهره‌وری خواهند داشت.
