اسکن سه‌ بعدی ساختمان | راهنمای کامل و تخصصی، همراه با کاربردها، تجهیزات، هزینه و مزایا

اسکن سه‌ بعدی ساختمان امروز تبدیل به یکی از مهم‌ترین ابزارهای صنعت ساخت‌وساز، بازسازی و مرمت سازه‌ها شده است. این تکنولوژی با ترکیب اسکن لیزری ساختمان، مدل‌سازی دیجیتال و تحلیل داده‌های فضایی، امکان برداشت دقیق و سریع از وضعیت موجود را فراهم می‌کند. در دنیای امروز که سرعت پروژه‌ها، کاهش خطای انسانی و نیاز به مدل‌سازی دیجیتال اهمیت حیاتی دارد، اسکن سه‌ بعدی ساختمان جایگزین بسیاری از روش‌های سنتی شده است.

در پروژه‌های ساختمانی، مشکلات رایجی مثل اختلاف نقشه با واقعیت، خطاهای مترکشی، برداشت ناقص، عدم دسترسی به نقاط سخت و نیاز به بازدیدهای مکرر همیشه دردسرساز بوده‌اند. اینجاست که اسکن سه‌ بعدی سازه و اسکن لیزری سه‌ بعدی وارد می‌شوند و تمام این چالش‌ها را از بین می‌برند.
امروزه مهندسان، معماران، پیمانکاران و شرکت‌های بازسازی، اسکن سه‌ بعدی را انتخاب می‌کنند تا سرعت کار بالا برود، اطلاعات دقیق‌تر باشد و در نهایت یک مدل سه‌ بعدی ساختمان کامل و قابل اعتماد داشته باشند.

اسکن سه‌ بعدی ساختمان چیست؟

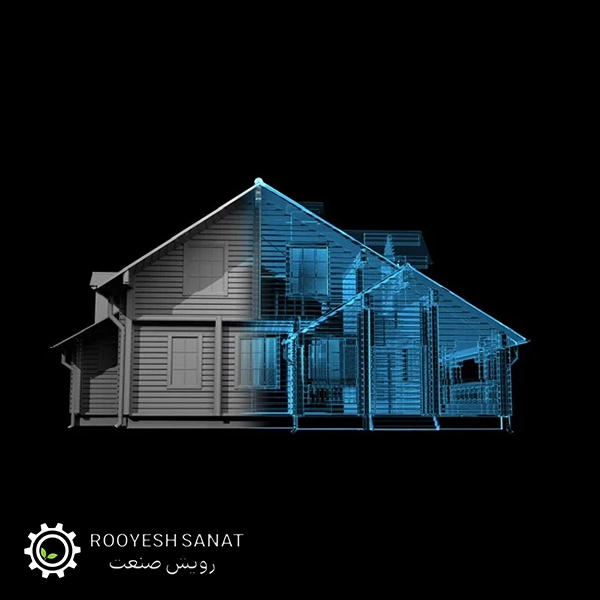

اسکن سه‌ بعدی ساختمان فرآیندی است که با استفاده از فناوری اسکن لیزری سه‌ بعدی، میلیون‌ها نقطه را از محیط برداشت می‌کند و یک مدل دیجیتالی دقیق از ساختمان به صورت ابرنقاط (Point Cloud) ایجاد می‌کند. این مدل، پایه ساخت مدل سه‌ بعدی ساختمان، نقشه‌های As-Built، مدل‌سازی BIM، بررسی کیفیت اجرا و تحلیل سازه‌ای است.

تفاوت با نقشه‌برداری سنتی

در نقشه‌برداری سنتی، برداشت دستی است؛ در اسکن سه‌بعدی، برداشت کاملاً اتوماتیک و بدون دخالت انسان انجام می‌شود.
در روش‌های قدیمی، اطلاعات محدود، خطا زیاد و زمان طولانی بود؛ اما اسکن سه‌ بعدی سازه دقت میلی‌متری و سرعت چندین برابر ارائه می‌دهد.
نقشه‌ برداری سنتی خروجی محدودی دارد؛ ولی اسکن سه‌ بعدی ساختمان خروجی‌هایی مثل Point Cloud، Mesh، DWG، BIM و مدل‌سازی سه‌ بعدی ارائه می‌دهد.

مقایسه سرعت، دقت و هزینه

دقت در نقشه‌برداری سنتی: ۱ تا ۳ سانتی‌متر
دقت در اسکن سه‌بعدی: ۲ تا ۵ میلی‌متر
سرعت برداشت سنتی: چند روز تا چند هفته
سرعت برداشت سه‌بعدی: چند ساعت تا یک روز
هزینه اسکن سه‌ بعدی نسبت به سود و کاهش خطاها، کاملاً به‌صرفه است.

فناوری‌ها و تجهیزات مورد استفاده

برای انجام اسکن سه‌ بعدی ساختمان از تجهیزات مختلفی استفاده می‌شود که هر کدام کارایی خاص خودشان را دارند:

• اسکنر لیزری (LiDAR)

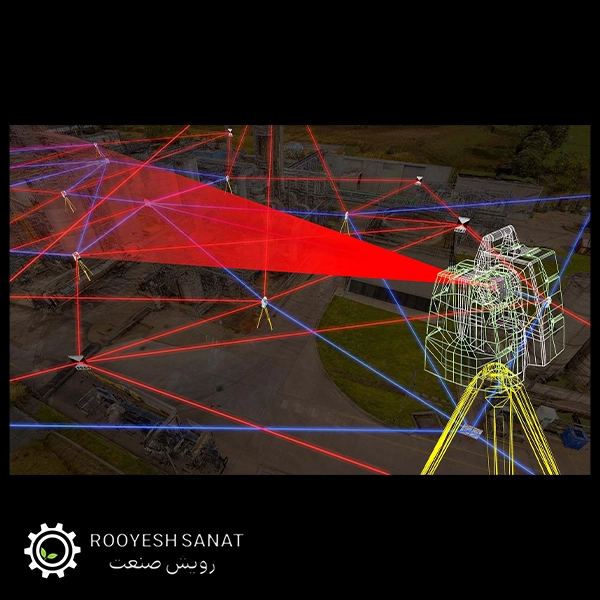

این اسکنرها دقیق‌ترین ابزار برای برداشت اسکن لیزری ساختمان هستند. با ارسال و دریافت نور لیزر، فاصله هر نقطه تا دستگاه اندازه‌گیری شده و مدل سه‌بعدی ساخته می‌شود.

• اسکنرهای دستی و قابل حمل

اگر محیط کوچک یا پیچیده باشد، از اسکنرهای دستی برای برداشت سریع استفاده می‌شود.

• پهپادهای اسکن سه‌ بعدی

برای برداشت فضای خارجی، محوطه‌ها و ساختمان‌های بلند، اسکن سه‌ بعدی با پهپاد بهترین گزینه است.

• نرم‌افزارهای پردازش سه‌ بعدی

Autodesk ReCap
Faro Scene
RealityCapture
Leica Cyclone

این نرم‌افزارها داده‌های خام را به مدل نهایی تبدیل می‌کنند.

مراحل انجام اسکن سه‌ بعدی ساختمان

1. بازدید اولیه و برنامه‌ریزی دقیق

کارشناسان محل را بررسی می‌کنند تا بهترین نقاط استقرار اسکنر مشخص شود. هدف این است که تمام بخش‌های ساختمان بدون نقطه کور اسکن شود.

2. عملیات اسکن از داخل و خارج ساختمان

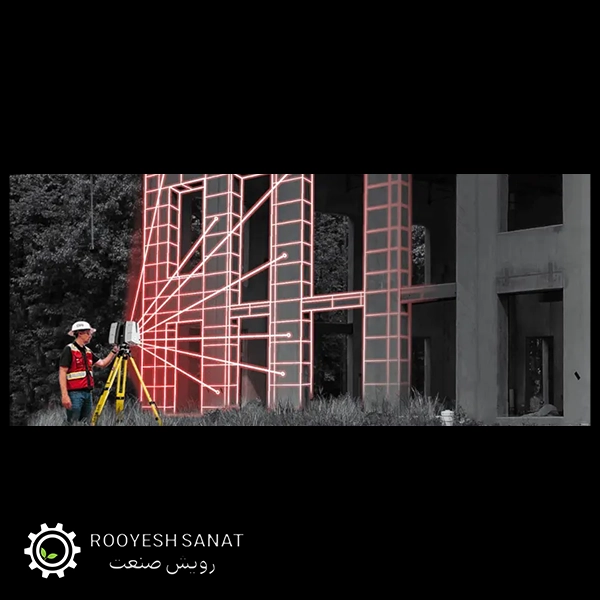

دستگاه در نقاط مختلف مستقر می‌شود و برداشت با اسکن لیزری سه‌ بعدی انجام می‌شود. در محیط‌های خارجی از پهپاد برای کامل کردن مدل استفاده می‌شود.

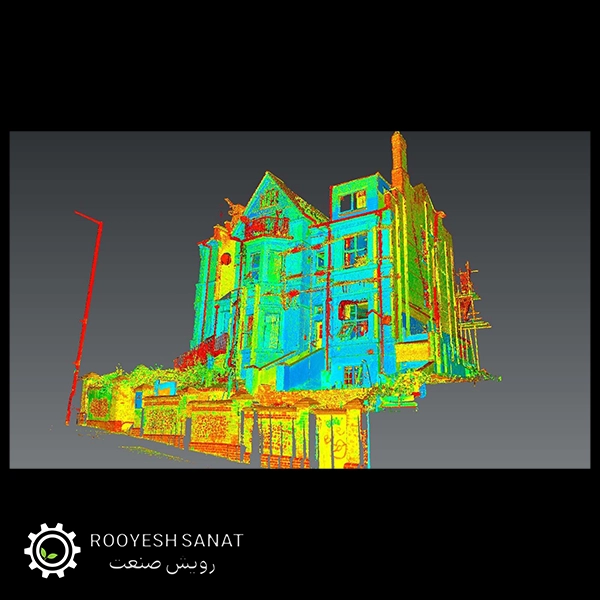

3. پردازش ابرنقاط (Point Cloud)

تمام داده‌ها در نرم‌افزار ادغام می‌شوند تا یک مدل ابرنقاط دقیق ساخته شود.

4. مدل‌سازی سه‌ بعدی نهایی

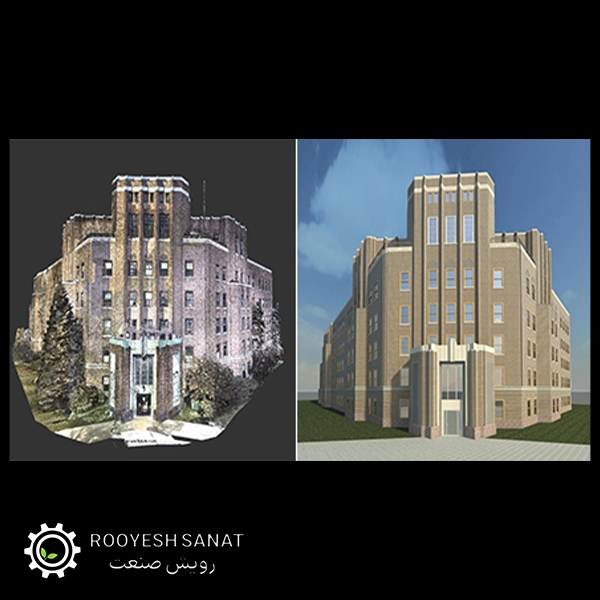

در این مرحله مدل سه‌ بعدی ساختمان، خروجی BIM، نقشه‌های DWG و مدل‌های Mesh ساخته می‌شود.

خروجی‌های رایج

DWG
BIM
Point Cloud
Mesh
مدل سه‌ بعدی قابل اندازه‌گیری

برای آشنایی با جزئیات خدمات تخصصی و مشاهده نمونه‌کارهای واقعی، می‌توانید بخش خدمات اسکن سه‌ بعدی را در سایت رویش صنعت بررسی کنید. در این صفحه، توضیحات کامل‌تری درباره فرآیند اسکن، تجهیزات مورد استفاده و انواع خروجی‌ها قرار دارد

کاربردهای اسکن سه‌ بعدی در صنعت ساختمان

• بازسازی و مرمت ساختمان‌های قدیمی

برای سازه‌هایی که نقشه ندارند، اسکن سه‌ بعدی ساختمان بهترین ابزار برای برداشت دقیق است.

• کنترل کیفیت پروژه‌های در حال ساخت

با مقایسه مدل As-Built با نقشه‌های طراحی، خطاهای اجرا شناسایی می‌شود.

• ثبت وضعیت موجود (As-Built)

یکی از مهم‌ترین کاربردهای اسکن لیزری ساختمان ثبت وضعیت دقیق و واقعی سازه است.

• مدل‌سازی اطلاعات ساختمان (BIM)

خروجی اسکن، پایه‌ اصلی اسکن سه‌ بعدی برای BIM است و مدل BIM را کاملاً دقیق می‌کند.

• مدیریت دارایی و نگهداری تأسیسات

برای شرکت‌ها و سازمان‌ها، مدل دیجیتال بهترین مرجع تصمیم‌گیری است.

• پایش تغییرات سازه‌ای

در پروژه‌های حساس، وضعیت سازه در طول زمان با اسکن‌های دوره‌ای بررسی می‌شود.

مزایای اسکن سه‌ بعدی ساختمان

دقت میلی‌متری در برداشت
سرعت اجرای بسیار بالا
کاهش چشمگیر خطای انسانی
صرفه‌جویی در هزینه پروژه
امکان برداشت از نقاط غیرقابل دسترس
قابلیت اندازه‌گیری نامحدود حتی پس از پایان برداشت
ساخت یک مدل سه‌ بعدی ساختمان دقیق و قابل اشتراک‌گذاری

معایب و محدودیت‌ها

نیاز به تجهیزات تخصصی
هزینه اولیه نسبتاً بالا
حساسیت به شرایط نوری شدید
نیاز به نیروی متخصص برای پردازش
زمان‌بر بودن مدل‌سازی دقیق BIM

تفاوت اسکن سه‌ بعدی با نقشه‌ برداری سنتی

📉 دقت: اسکن لیزری سه‌ بعدی چندین برابر دقیق‌تر از روش‌های سنتی است.
⚡ سرعت: برداشت سه‌ بعدی ۵ تا ۱۰ برابر سریع‌تر است.
🧾 خروجی: مدل سه‌ بعدی، BIM و Point Cloud در مقابل چند خط نقشه دوبعدی!
🛠 کاربرد: مناسب پروژه‌های بزرگ، بازسازی، معماری، تأسیسات و کنترل کیفیت.

هزینه اسکن سه‌ بعدی ساختمان

هزینه اسکن سه‌ بعدی ساختمان به عوامل زیادی بستگی دارد:

عوامل تأثیرگذار

متراژ و حجم ساختمان
میزان پیچیدگی سازه
تعداد طبقات
نیاز به پهپاد
نوع خروجی (DWG، BIM، Mesh، مدل سه‌بعدی)
زمان مورد نیاز پردازش

یک مثال واقعی

ساختمان ۲۰۰۰ مترمربعی
۱۰ تا ۱۲ ساعت اسکن
۵ تا ۷ روز پردازش
حدود ۲۵ تا ۴۰ میلیون تومان هزینه

چرا این هزینه ارزش دارد؟

کاهش خطای اجرا
حذف هزینه‌های دوباره‌کاری
برداشت کامل و بدون نیاز به بازدید مجدد
ساخت مدل سه‌ بعدی قابل اعتماد برای تصمیم‌گیری

انتخاب شرکت مناسب برای اسکن سه‌ بعدی

معیارهای مهم

داشتن اسکنرهای پیشرفته LiDAR
تجربه انجام چندین پروژه بزرگ
ارائه نمونه‌کارهای واقعی
توانایی مدل‌سازی BIM
تسلط بر نرم‌افزارهای حرفه‌ای مثل ReCap و Faro Scene

چک‌لیست کارفرما

پرس‌وجو درباره دقت دستگاه
بررسی خروجی‌های قبلی
سوال درباره زمان تحویل
دریافت قرارداد شفاف
اطمینان از تیم متخصص مدل‌سازی

نتیجه‌گیری

اسکن سه‌ بعدی ساختمان و اسکن لیزری ساختمان امروز یکی از حیاتی‌ترین ابزارهای صنعت ساخت‌وساز هستند. از بازسازی بناهای تاریخی گرفته تا پروژه‌های مدرن و کنترل کیفیت، این روش سرعت، دقت و صرفه‌جویی را همزمان فراهم می‌کند.
ترکیب اسکن سه‌ بعدی سازه، اسکن لیزری سه‌ بعدی، اسکن سه‌ بعدی با پهپاد و خروجی‌های دقیق برای BIM باعث شده این فناوری دیگر یک انتخاب لوکس نباشد؛ یک ضرورت برای هر پروژه حرفه‌ای است.
