اسکنر سه بعدی صنعتی
اسکنر سه بعدی صنعتی

اسکنر سه بعدی صنعتی در سال‌های اخیر از یک ابزار جانبی در واحدهای مهندسی به یک تجهیز کلیدی در کنترل کیفیت، مهندسی معکوس و توسعه محصول تبدیل شده است. اما واقعیت این است که بسیاری از تصمیم‌های خرید در این حوزه بر اساس اعداد ظاهری بروشورها گرفته می‌شود، نه بر اساس نیاز واقعی خط تولید.

در محیط صنعتی، موضوع فقط «اسکن کردن» نیست؛ موضوع دقت قابل اتکا، تکرارپذیری اندازه‌گیری، تطابق با تلرانس قطعه و پایداری عملکرد در شرایط واقعی کارخانه است. دستگاهی که در آزمایشگاه عدد دقت جذابی ارائه می‌دهد، ممکن است در فضای دارای لرزش، تغییر دما یا قطعات با سطح براق عملکرد کاملاً متفاوتی داشته باشد.

به همین دلیل، انتخاب اسکنر صنعتی نباید صرفاً بر اساس برند یا عدد رزولوشن انجام شود. نوع صنعت، ابعاد قطعه، میزان تلرانس مجاز، سرعت مورد نیاز در خط تولید و حتی نرم‌افزارهای مورد استفاده در واحد مهندسی، همگی در این تصمیم نقش دارند.

در این راهنمای تخصصی تلاش کرده‌ایم با نگاهی مهندسی و تصمیم‌محور، معیارهای واقعی انتخاب اسکنر سه بعدی صنعتی را بررسی کنیم؛ از تفاوت تکنولوژی‌ها گرفته تا تحلیل اقتصادی خرید در مقایسه با برون‌سپاری خدمات اسکن. هدف این مقاله کمک به مدیران تولید، مهندسان کیفیت و واحدهای R&D است تا پیش از سرمایه‌گذاری، تصویر شفافی از نیاز و انتخاب خود داشته باشند.

اسکنر سه بعدی صنعتی چیست و چه تفاوتی با مدل‌های غیرصنعتی دارد؟

اسکنر سه بعدی صنعتی دستگاهی است که برای اندازه‌گیری دقیق و قابل‌استناد قطعات در فرآیندهای کنترل کیفیت، بازرسی ابعادی و مهندسی معکوس طراحی شده است. برخلاف مدل‌های عمومی یا رومیزی که بیشتر برای مدل‌سازی یا کاربردهای آموزشی استفاده می‌شوند، اسکنر صنعتی برای محیط تولید، تلرانس‌های دقیق و تحلیل مهندسی توسعه یافته است.

تفاوت این دو دسته را می‌توان در سه محور اصلی خلاصه کرد:

تفاوت در Accuracy، Resolution و Repeatability

اسکنرهای صنعتی:

  • دقت واقعی (Accuracy) قابل اتکا دارند
  • در حجم‌های بزرگ دچار افت دقت نمی‌شوند
  • نتایج تکرارپذیر در اندازه‌گیری‌های متعدد ارائه می‌دهند

در مقابل، مدل‌های غیرصنعتی معمولاً رزولوشن مناسبی دارند اما برای کاربردهای با تلرانس دقیق طراحی نشده‌اند.

تفاوت در استانداردهای کنترل کیفیت (GD&T و بازرسی ابعادی)

اسکنر سه بعدی صنعتی:

  • امکان تحلیل تلرانس‌های هندسی (GD&T) را فراهم می‌کند
  • گزارش‌های بازرسی استاندارد تولید می‌کند
  • برای پذیرش یا رد قطعه در فرآیند تولید قابل استفاده است

مدل‌های عمومی بیشتر برای مشاهده شکل سه‌بعدی مناسب‌اند و ابزارهای حرفه‌ای تحلیل کیفی ندارند.

تفاوت در نرم‌افزارهای مهندسی معکوس و تحلیل انحراف

در اسکنرهای صنعتی:

  • داده‌ها به‌صورت مهندسی تحلیل می‌شوند
  • امکان مقایسه با فایل مرجع CAD وجود دارد
  • گزارش‌های دقیق انحراف سطحی تولید می‌شود

در حالی‌که مدل‌های غیرصنعتی بیشتر برای طراحی مفهومی یا کارهای غیرحساس مناسب‌اند.

به‌طور خلاصه، اسکنر صنعتی یک ابزار اندازه‌گیری دقیق و تصمیم‌ساز در محیط تولید است؛ نه صرفاً یک دستگاه تولید مدل سه‌بعدی.



تکنولوژی‌های اسکن سه بعدی صنعتی (تحلیل دقیق مهندسی)

انتخاب اسکنر سه بعدی صنعتی بدون شناخت تکنولوژی پایه آن، عملاً یک تصمیم ناقص است. هر فناوری اسکن، رفتار متفاوتی در برابر نوع سطح قطعه، ابعاد، شرایط نوری محیط و سطح تلرانس موردنیاز دارد. در کاربردهای صنعتی، تطابق تکنولوژی با پروژه مهم‌تر از نام برند دستگاه است.

در ادامه، رایج‌ترین فناوری‌های مورد استفاده در اسکن صنعتی را به‌صورت کاربردی بررسی می‌کنیم.

Structured Light

در این فناوری، الگوهای نوری روی سطح قطعه تابانده می‌شود و با تحلیل تغییر شکل الگو، مدل سه‌بعدی ساخته می‌شود. این تکنولوژی در محیط‌های کنترل‌شده عملکرد بسیار دقیقی دارد و برای قطعات با جزئیات ریز مناسب است.

کاربرد اصلی آن در آزمایشگاه‌های کنترل کیفیت و قطعات با ابعاد متوسط است. سرعت اسکن بالا و ثبت جزئیات دقیق از مزایای آن محسوب می‌شود، اما نسبت به نور محیط و شرایط کارخانه حساس‌تر است.

Blue Light

نور آبی نسخه پیشرفته‌تر فناوری نور ساختاریافته است که طول موج کوتاه‌تری دارد و در نتیجه نویز نوری کمتری دریافت می‌کند. این ویژگی باعث می‌شود در محیط‌های صنعتی پایداری بیشتری داشته باشد.

اسکنرهای نور آبی برای قطعات صنعتی با تلرانس دقیق و نیاز به بازرسی ابعادی پیشرفته گزینه مناسبی هستند. دقت بالا و مقاومت بهتر در برابر نور محیط از مزایای آن است، اما هزینه این سیستم‌ها معمولاً بالاتر است.

Laser Scanner

در این روش، خط یا نقطه لیزر روی سطح قطعه حرکت می‌کند و با ثبت بازتاب آن، هندسه قطعه استخراج می‌شود. این تکنولوژی برای اسکن قطعات بزرگ یا سطوح پیچیده عملکرد مناسبی دارد.

اسکنرهای لیزری در صنایع خودرو و قطعات بزرگ کاربرد گسترده‌ای دارند. توانایی کار در شرایط متنوع و قابلیت اسکن قطعات حجیم از نقاط قوت آن‌هاست، هرچند ممکن است در ثبت جزئیات بسیار ریز نسبت به برخی سیستم‌های نوری محدودتر باشند.

اسکنرهای هیبریدی و اتصال به CMM

در پروژه‌های با حساسیت بالا، برخی سیستم‌ها به‌صورت ترکیبی با دستگاه CMM استفاده می‌شوند یا قابلیت اتصال به آن را دارند. این راهکار زمانی کاربرد دارد که نیاز به اندازه‌گیری بسیار دقیق همراه با تحلیل سه‌بعدی سریع وجود داشته باشد.

این ترکیب معمولاً در صنایع هوافضا، قالب‌سازی دقیق و پروژه‌های با الزامات بازرسی سخت‌گیرانه استفاده می‌شود. هزینه سرمایه‌گذاری در این سطح بالاتر است اما دقت و قابلیت اطمینان نیز افزایش می‌یابد.

جدول مقایسه تکنولوژی‌های اسکن سه بعدی صنعتی

تکنولوژی دقت تقریبی مناسب چه قطعاتی مزایا محدودیت‌ها کاربرد صنعتی رایج
Structured Light بالا قطعات متوسط با جزئیات ریز سرعت بالا، ثبت دقیق جزئیات حساس به نور محیط کنترل کیفیت آزمایشگاهی
Blue Light بسیار بالا قطعات صنعتی با تلرانس دقیق پایداری نوری بهتر، دقت بالاتر هزینه بالاتر قطعه‌سازی دقیق، قالب‌سازی
Laser Scanner متوسط تا بالا قطعات بزرگ و حجیم مناسب ابعاد بزرگ، انعطاف‌پذیری بالا ممکن است جزئیات ریز کمتر ثبت شود خودرو، قطعات سنگین
هیبریدی / اتصال به CMM بسیار بالا قطعات حساس با تلرانس سخت‌گیرانه ترکیب سرعت و دقت مرجع سرمایه‌گذاری بالا هوافضا، ابزار دقیق



اسکنرهای هیبریدی و اتصال به CMM



کاربرد اسکنر سه بعدی صنعتی در صنایع مختلف

اسکنر سه بعدی صنعتی زمانی ارزش واقعی خود را نشان می‌دهد که در بستر یک صنعت مشخص و با هدف عملیاتی تعریف شود. هر صنعت، الزامات متفاوتی از نظر تلرانس، سرعت اندازه‌گیری، حجم قطعه و سطح ریسک دارد. بنابراین کاربرد این فناوری صرفاً «دیجیتال‌سازی قطعه» نیست، بلکه بخشی از زنجیره تصمیم‌گیری مهندسی و تضمین کیفیت است.

در ادامه، مهم‌ترین حوزه‌های استفاده از اسکنر صنعتی را به‌صورت تحلیلی بررسی می‌کنیم.

صنعت خودرو و قطعه‌سازی

در صنعت خودرو، حجم تولید بالا و حساسیت تلرانسی قطعات، نیاز به اندازه‌گیری سریع و دقیق را هم‌زمان ایجاد می‌کند. اسکنر سه بعدی صنعتی در این حوزه معمولاً برای موارد زیر استفاده می‌شود:

  • بازرسی ابعادی قطعات پلاستیکی و فلزی
  • کنترل انحراف قطعات تزریقی و ریخته‌گری
  • بررسی مونتاژ و تطابق قطعات در کنار هم
  • تحلیل سایش و تغییر شکل قطعات پس از تست عملکرد

در خطوط تولید خودرو، سرعت اسکن و امکان تحلیل سریع انحراف سطحی اهمیت بالایی دارد. بنابراین سیستم‌هایی انتخاب می‌شوند که علاوه بر دقت مناسب، توان پردازش و گزارش‌دهی سریع داشته باشند.

قالب‌سازی و ابزار دقیق

در قالب‌سازی، کوچک‌ترین خطا می‌تواند منجر به تولید انبوه قطعه معیوب شود. به همین دلیل، اسکنر سه بعدی صنعتی در این صنعت بیشتر برای:

  • بررسی تطابق قالب ساخته‌شده با مدل CAD
  • تحلیل سایش یا تغییر شکل قالب
  • اصلاح هندسه در فرآیند توسعه محصول
  • مهندسی معکوس قالب‌های قدیمی

استفاده می‌شود.

در این حوزه، دقت حجمی و توانایی تحلیل تلرانس‌های هندسی اهمیت ویژه‌ای دارد. اغلب سیستم‌های نور آبی یا هیبریدی در این صنعت کاربرد بیشتری دارند.

هوافضا

صنعت هوافضا یکی از سخت‌گیرانه‌ترین صنایع از نظر استانداردهای اندازه‌گیری است. قطعات این حوزه معمولاً پیچیده، سبک و دارای تلرانس‌های بسیار محدود هستند.

کاربردهای اسکنر صنعتی در هوافضا شامل:

  • بازرسی قطعات کامپوزیتی و فلزی
  • تحلیل تغییر شکل در قطعات تحت بار
  • مستندسازی دقیق هندسه قطعات خاص
  • کنترل کیفیت پیش از مونتاژ نهایی

در این صنعت، قابلیت تولید گزارش‌های استاندارد و انطباق با الزامات کیفی بین‌المللی اهمیت حیاتی دارد. دقت، تکرارپذیری و قابلیت ردیابی داده‌ها باید در سطح بالایی باشد.

ریخته‌گری و مهندسی معکوس

در قطعات ریخته‌گری، به‌ویژه زمانی که مستندات طراحی کامل در دسترس نیست، اسکنر سه بعدی صنعتی نقش کلیدی در بازسازی هندسه ایفا می‌کند.

کاربردهای رایج:

  • تبدیل قطعه فیزیکی به مدل دیجیتال
  • تحلیل انحراف بین قطعه خام و مدل نهایی
  • اصلاح قالب‌های ریخته‌گری
  • بهینه‌سازی طراحی بر اساس نمونه واقعی

در این پروژه‌ها، توانایی اسکن سطوح پیچیده و بزرگ اهمیت دارد و معمولاً از اسکنرهای لیزری یا سیستم‌های با میدان دید وسیع استفاده می‌شود.

کنترل کیفیت در خطوط تولید انبوه

در تولید انبوه، مسئله اصلی سرعت و تکرارپذیری است. اسکنر سه بعدی صنعتی در این شرایط برای:

  • پایش دوره‌ای کیفیت قطعات
  • مقایسه نمونه‌های تولیدی با مدل مرجع
  • شناسایی انحراف‌های سیستماتیک در فرآیند تولید
  • کاهش زمان بازرسی نسبت به روش‌های سنتی

به کار می‌رود.

وبسایت qviro در مورد مزایای استفاده از اسکنر سه بعدی در تولید اینگونه می نویسد:

مزایای اسکن سه بعدی در تولید:
اسکنرهای سه بعدی حتی کوچکترین جزئیات محصولات شما را نیز ثبت می‌کنند. شما مدل‌های دیجیتالی بسیار دقیقی دریافت می‌کنید که دقیقاً با طراحی شما مطابقت دارند. این به شما کمک می‌کند تا نقص‌ها را زود تشخیص داده و کیفیت ثابتی را حفظ کنید. به عنوان مثال، در تولید هوافضا، دقت برای اطمینان از تناسب کامل قطعات و رعایت استانداردهای ایمنی بسیار مهم است

در این کاربرد، یکپارچگی دستگاه با نرم‌افزارهای کنترل کیفیت و امکان تولید گزارش‌های سریع و استاندارد اهمیت دارد. انتخاب سیستم باید بر اساس تعادل بین دقت و سرعت انجام شود.



مهم_ترین فاکتورهای انتخاب اسکنر سه بعدی صنعتی



مهم‌ترین فاکتورهای انتخاب اسکنر سه بعدی صنعتی

انتخاب اسکنر سه بعدی صنعتی نباید بر اساس یک عدد تبلیغاتی یا صرفاً برند دستگاه انجام شود. تصمیم درست زمانی شکل می‌گیرد که مشخصات فنی دستگاه با نیاز واقعی پروژه، تلرانس قطعه و شرایط محیط تولید هم‌راستا باشد. در ادامه، مهم‌ترین معیارهای تصمیم‌گیری را به‌صورت کاربردی مرور می‌کنیم.

  • دقت حجمی (Volumetric Accuracy)

در قطعات بزرگ، صرف اعلام «دقت نقطه‌ای» کافی نیست. آنچه اهمیت دارد میزان حفظ دقت در کل حجم اندازه‌گیری است.

اگر پروژه شامل قطعات با طول زیاد یا هندسه گسترده است، باید به دقت حجمی دستگاه توجه شود؛ زیرا خطا در ابعاد بزرگ می‌تواند تجمعی شود و نتیجه بازرسی را تحت‌تأثیر قرار دهد.

  • تطابق دقت دستگاه با تلرانس قطعه

یک اصل ساده در انتخاب تجهیزات اندازه‌گیری وجود دارد:
دقت دستگاه باید به‌طور معناداری دقیق‌تر از تلرانس قطعه باشد.

اگر قطعه با تلرانس محدود تولید می‌شود، استفاده از اسکنری با دقت مرزی می‌تواند باعث تفسیر اشتباه داده‌ها شود. بنابراین پیش از خرید، باید سطح تلرانس واقعی پروژه مشخص شود و سپس دستگاه انتخاب گردد.

  • سرعت اسکن در پروژه‌های سری‌کاری

در تولید انبوه یا پروژه‌های تکرارشونده، سرعت پردازش و زمان سیکل اسکن اهمیت بالایی دارد. دستگاهی که دقت بسیار بالا دارد اما زمان اسکن طولانی دارد، ممکن است در خط تولید گلوگاه ایجاد کند.

در این شرایط، تعادل بین سرعت و دقت اهمیت بیشتری از حداکثر دقت اسمی دارد.

  • نوع سطح قطعه (براق، تیره، پیچیده)

رفتار تکنولوژی‌های اسکن در برابر سطوح مختلف یکسان نیست. قطعات براق، تیره یا دارای هندسه پیچیده ممکن است به تنظیمات خاص یا حتی تکنولوژی متفاوتی نیاز داشته باشند.

پیش از انتخاب دستگاه، باید جنس و ویژگی سطح قطعات هدف به‌طور دقیق بررسی شود تا از کاهش کیفیت داده جلوگیری شود.

  • شرایط محیطی کارخانه (نور، لرزش، دما)

اسکن در محیط آزمایشگاهی با اسکن در کنار خط تولید تفاوت دارد. نور محیط، لرزش ماشین‌آلات و تغییرات دما می‌توانند بر پایداری اندازه‌گیری تأثیر بگذارند.

در محیط‌های صنعتی، دستگاه باید از نظر سخت‌افزاری و نرم‌افزاری توان مقابله با این شرایط را داشته باشد.

  • سازگاری نرم‌افزار با CAD و فرآیند QC

داده اسکن زمانی ارزشمند است که بتوان آن را به‌راحتی در فرآیند طراحی و کنترل کیفیت استفاده کرد. سازگاری نرم‌افزار دستگاه با نرم‌افزارهای CAD، امکان تحلیل انحراف و تولید گزارش‌های استاندارد، از عوامل کلیدی در تصمیم‌گیری است.

اگر گردش کار مهندسی سازمان مشخص باشد، انتخاب دستگاه باید بر اساس همان Workflow انجام شود.

  • قابلیت حمل یا نصب ثابت

در برخی پروژه‌ها، قطعه قابل جابه‌جایی نیست و دستگاه باید به محل قطعه منتقل شود. در مقابل، در برخی واحدها استقرار ثابت و محیط کنترل‌شده ارجح است.

انتخاب بین سیستم پرتابل و نصب ثابت باید بر اساس:

  • ابعاد قطعه
  • فضای کاری
  • نوع پروژه
  • میزان جابه‌جایی موردنیاز

انجام شود.

همچنین در یک مقاله کامل ” راهنمای خرید اسکنر سه بعدی ” را به صورت کامل این موضوع را تحلیل کرده ایم که می تواند در بحث انتخاب کمک کننده باشد.

مقایسه بهترین اسکنرهای سه بعدی صنعتی

در بازار 2025، تمرکز برندهای معتبر بیشتر بر سه محور است: دقت متروژی، سرعت اسکن و پایداری در محیط صنعتی. جدول زیر مدل‌های شاخص را از منظر کاربرد و موقعیت استفاده مقایسه می‌کند، نه از منظر تبلیغاتی.

جدول مقایسه مدل‌ها (تحلیلی)

مدل تکنولوژی دقت نرخ اسکن کاربرد صنعتی هدف مناسب چه کسب‌وکاری
Creaform HandySCAN BLACK Series لیزر آبی دستی (Metrology-grade) تا حدود 0.025 mm بالا کنترل کیفیت پرتابل، مهندسی معکوس دقیق واحد QC، قالب‌سازی، قطعه‌سازی دقیق
Creaform MetraSCAN BLACK+ لیزر آبی + سیستم رفرنسینگ اپتیکی تا حدود 0.025 mm بسیار بالا بازرسی سریع قطعات پیچیده و پروژه‌های تکرارشونده کارخانه‌های متوسط تا بزرگ با خط تولید فعال
ZEISS T-SCAN hawk 2 لیزر آبی دستی دقت حجمی بالا بالا اسکن قطعات متوسط تا بزرگ در محیط کارگاهی تیم‌های بازرسی صنعتی و پروژه‌ای
SHINING 3D FreeScan UE Pro لیزر دستی متروژی تا حدود 0.02 mm متوسط تا بالا مهندسی معکوس و QC با تعادل هزینه/دقت کارگاه‌های صنعتی و شرکت‌های در حال رشد
Leica Absolute Tracker ATS600 لیزر ترکر با قابلیت اسکن مستقیم مناسب ابعاد بسیار بزرگ وابسته به سناریو اندازه‌گیری سازه‌ها و قطعات بزرگ مقیاس صنایع هوافضا، سازه‌های بزرگ، خطوط تولید سنگین

نکته تحلیلی مهم

  • اگر تمرکز شما بر دقت بالا در قطعات کوچک تا متوسط است → اسکنرهای لیزری دستی متروژی انتخاب منطقی‌تری هستند.
  • اگر پروژه شامل قطعات بزرگ یا سازه‌های حجیم است → راهکارهای مبتنی بر لیزر ترکر مناسب‌تر خواهند بود.
  • در خطوط تولید پرتکرار، سرعت اسکن و پایداری سیستم رفرنسینگ اهمیت بیشتری از صرف دقت اسمی دارد.

این جدول صرفاً نقطه شروع تصمیم‌گیری است؛ انتخاب نهایی باید با توجه به فریم‌ورک ارزیابی مهندسی که در ادامه می‌آید انجام شود.



قیمت اسکنر سه بعدی صنعتی چگونه محاسبه می‌شود؟

وقتی صحبت از خرید اسکنر سه بعدی صنعتی می‌شود، تمرکز صرف بر قیمت اولیه دستگاه می‌تواند گمراه‌کننده باشد. در واقع، تصمیم درست زمانی گرفته می‌شود که «هزینه کل مالکیت» یا TCO (Total Cost of Ownership) بررسی شود؛ یعنی تمام هزینه‌هایی که در طول استفاده از دستگاه بر سازمان تحمیل می‌شود.

به دلیل نوسان مداوم بازار، در این بخش عدد مشخصی ارائه نمی‌شود. آنچه اهمیت دارد شناخت اجزای هزینه و سهم هرکدام در تصمیم‌گیری است.

قیمت دستگاه

اولین بخش هزینه، سخت‌افزار اصلی شامل اسکنر، تجهیزات جانبی و در برخی موارد سیستم رفرنسینگ است. تفاوت در تکنولوژی (لیزر، نور آبی، هیبریدی)، سطح دقت و کلاس متروژی دستگاه، بیشترین تأثیر را بر این بخش دارد.

اما باید توجه داشت که قیمت اولیه تنها بخشی از سرمایه‌گذاری است و لزوماً نشان‌دهنده هزینه نهایی پروژه نیست.

نرم‌افزار و لایسنس

در کاربرد صنعتی، نرم‌افزار نقش تعیین‌کننده‌ای دارد. هزینه‌ها ممکن است شامل موارد زیر باشد:

  • لایسنس دائمی یا اشتراکی نرم‌افزار اسکن
  • ماژول‌های پیشرفته تحلیل انحراف یا GD&T
  • ابزارهای مهندسی معکوس و تبدیل به CAD
  • هزینه به‌روزرسانی نسخه‌ها

گاهی هزینه نرم‌افزار در بلندمدت سهم قابل‌توجهی از کل سرمایه‌گذاری را تشکیل می‌دهد، به‌ویژه اگر سازمان نیاز به چند ایستگاه کاری داشته باشد.

آموزش و اپراتور

داده دقیق بدون اپراتور آموزش‌دیده ارزش عملیاتی ندارد. هزینه‌های این بخش معمولاً شامل:

  • آموزش اولیه اپراتور
  • آموزش پیشرفته برای تحلیل‌های مهندسی
  • زمان تطبیق تیم با Workflow جدید

در برخی پروژه‌ها، بهره‌وری پایین ناشی از آموزش ناکافی می‌تواند هزینه‌ای پنهان ایجاد کند.

کالیبراسیون و نگهداری

برای حفظ دقت اندازه‌گیری، کالیبراسیون دوره‌ای ضروری است. علاوه بر آن، موارد زیر نیز باید در نظر گرفته شود:

  • سرویس‌های دوره‌ای
  • قطعات مصرفی یا تجهیزات جانبی
  • پشتیبانی فنی و تمدید قرارداد خدمات

در محیط‌های صنعتی، بی‌توجهی به نگهداری می‌تواند منجر به افت دقت و افزایش ریسک خطای کیفی شود.

جدول هزینه کل مالکیت (TCO)

این جدول چارچوبی برای ارزیابی واقعی هزینه‌ها ارائه می‌دهد:

آیتم هزینه توضیح تأثیر بر هزینه نهایی
سخت‌افزار اصلی خود دستگاه و تجهیزات جانبی سهم اصلی سرمایه‌گذاری اولیه
نرم‌افزار و ماژول‌ها لایسنس، آپدیت، افزونه‌های تحلیل افزایش هزینه در بلندمدت
آموزش و استقرار آموزش اپراتور و تطبیق فرآیند تأثیر مستقیم بر بهره‌وری
کالیبراسیون دوره‌ای حفظ دقت اندازه‌گیری جلوگیری از خطای کیفی
پشتیبانی فنی خدمات پس از فروش و تمدید سرویس کاهش ریسک توقف پروژه
هزینه‌های عملیاتی زمان اپراتور، فضای کاری تأثیر مستمر در طول استفاده



خرید انواع اسکنر سه بعدی

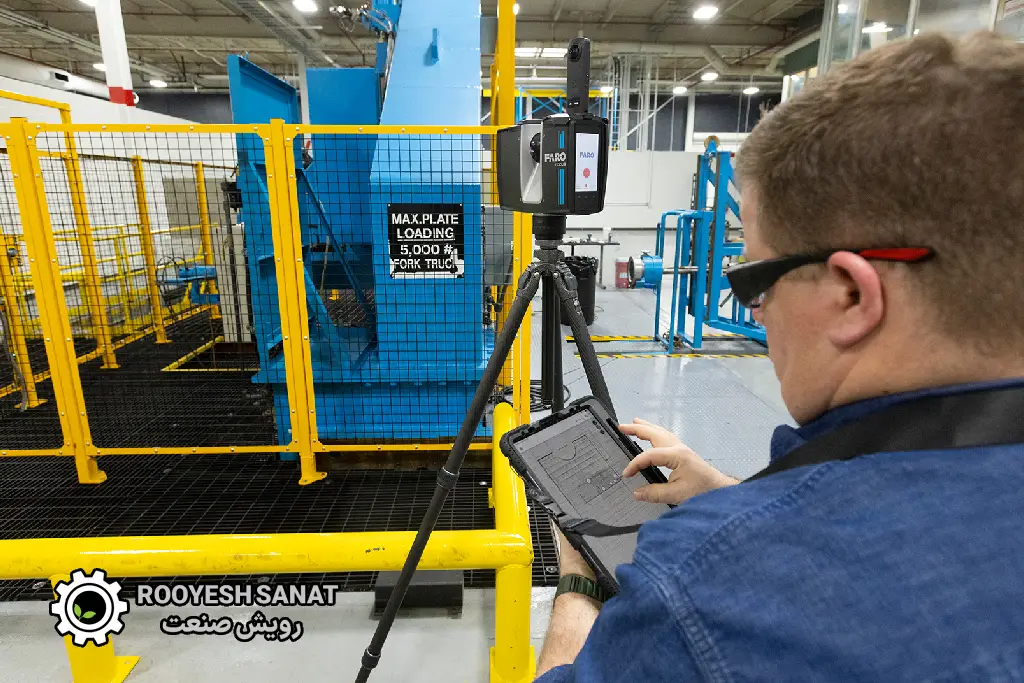

7 خطای فنی پرهزینه در انتخاب اسکنر سه بعدی صنعتی

انتخاب اشتباه اسکنر سه بعدی صنعتی می‌تواند منجر به داده‌های غیرقابل اتکا، تأخیر در پروژه و افزایش هزینه‌های اصلاح شود. رایج‌ترین خطاها معمولاً ناشی از تمرکز بر مشخصات ظاهری و بی‌توجهی به نیاز واقعی پروژه هستند.



7 خطای فنی پرهزینه در انتخاب اسکنر سه بعدی صنعتی



  • اشتباه گرفتن Resolution با Accuracy

رزولوشن بالا به معنای دقت اندازه‌گیری بالا نیست. در کنترل کیفیت، Accuracy اهمیت بیشتری دارد.

  • بی‌توجهی به Volumetric Accuracy در قطعات بزرگ

در قطعات با ابعاد زیاد، خطای تجمعی اهمیت دارد و باید دقت حجمی بررسی شود.

  • انتخاب تکنولوژی نامناسب برای سطح قطعه

سطوح براق، تیره یا پیچیده به فناوری مناسب نیاز دارند؛ انتخاب اشتباه باعث افت کیفیت داده می‌شود.

  • نادیده گرفتن شرایط محیطی کارخانه

نور، لرزش و تغییر دما می‌توانند بر پایداری اندازه‌گیری اثر بگذارند.

  • عدم تطبیق دقت دستگاه با تلرانس واقعی

دقت دستگاه باید به‌طور معناداری بهتر از تلرانس قطعه باشد تا تحلیل قابل اعتماد باشد.

  • بی‌توجهی به Workflow نرم‌افزار

عدم سازگاری نرم‌افزار با CAD و فرآیند QC می‌تواند بهره‌وری را کاهش دهد.

  • عدم محاسبه زمان سیکل اسکن در خط تولید

در تولید انبوه، سرعت اسکن به اندازه دقت اهمیت دارد.



فریم‌ورک ارزیابی مهندسی قبل از خرید اسکنر صنعتی

پیش از خرید اسکنر سه بعدی صنعتی، مهم‌ترین کار این است که نیاز پروژه را به زبان عدد و معیار فنی تعریف کنید. بسیاری از تصمیم‌های اشتباه زمانی رخ می‌دهد که انتخاب دستگاه قبل از تحلیل دقیق پروژه انجام شود.

در این بخش، یک چارچوب عملی برای ارزیابی مهندسی ارائه می‌شود تا بتوانید پیش از سرمایه‌گذاری، گزینه‌ها را منطقی مقایسه کنید.

جدول ارزیابی فنی پروژه

معیار فنی وضعیت پروژه شما حداقل مشخصات پیشنهادی سطح اهمیت
ابعاد قطعه کوچک / متوسط / بزرگ دقت حجمی متناسب با طول قطعه بسیار بالا
تلرانس قطعه ± ؟ mm Accuracy حداقل 3 برابر دقیق‌تر از تلرانس بسیار بالا
نوع سطح مات / براق / تیره تکنولوژی سازگار با سطح بالا
حجم تولید نمونه‌سازی / سری‌کاری تعادل بین سرعت و دقت بالا
محیط کاری آزمایشگاه / خط تولید پایداری در نور و لرزش بالا
نیاز به مهندسی معکوس بله / خیر نرم‌افزار CAD سازگار متوسط تا بالا
نیاز به گزارش QC داخلی / مشتری خارجی قابلیت گزارش استاندارد بالا

این جدول کمک می‌کند پیش از مقایسه برندها، نیاز واقعی پروژه مشخص شود.

فرمول انتخاب دقت مناسب بر اساس تلرانس قطعه

یک قاعده عملی در اندازه‌گیری صنعتی وجود دارد:

دقت ابزار باید حداقل سه برابر بهتر از تلرانس قطعه باشد.

مثال کاربردی:
اگر تلرانس قطعه ±0.1 میلی‌متر است، دقت اسکنر باید حدود 0.03 میلی‌متر یا بهتر باشد.

این نسبت باعث می‌شود خطای اندازه‌گیری در تحلیل نهایی غالب نشود و تصمیم‌گیری کیفی قابل اعتماد باقی بماند.

چه زمانی خرید اسکنر صنعتی توجیه اقتصادی دارد؟

خرید اسکنر زمانی منطقی است که:

  • حجم پروژه‌های اندازه‌گیری بالا باشد
  • هزینه برون‌سپاری در طول سال قابل توجه شود
  • زمان پاسخ‌دهی در پروژه‌ها اهمیت داشته باشد
  • نیاز به محرمانگی داده‌های طراحی وجود داشته باشد

برای تحلیل منطقی، باید هزینه‌های برون‌سپاری با هزینه کل مالکیت مقایسه شود.

جدول تحلیل ROI

حجم پروژه هزینه برون‌سپاری هزینه مالکیت نقطه سربه‌سر
پایین (پروژه‌های محدود) کم بالا معمولاً توجیه‌پذیر نیست
متوسط متوسط قابل مدیریت میان‌مدت
بالا (سری‌کاری یا چند پروژه هم‌زمان) زیاد توزیع‌شده در طول زمان کوتاه‌مدت
تولید انبوه مداوم بسیار زیاد ثابت پس از سرمایه‌گذاری سریع



اسکنر صنعتی یا CMM؟ مقایسه کاربردی در کنترل کیفیت

یکی از پرسش‌های رایج در واحدهای کنترل کیفیت این است که آیا اسکنر سه بعدی صنعتی می‌تواند جایگزین CMM شود یا این دو ابزار کاربردهای متفاوتی دارند. پاسخ کوتاه این است: این دو فناوری رقیب مستقیم نیستند، بلکه هرکدام برای سناریوی خاصی طراحی شده‌اند.

دقت مرجع در مقابل سرعت عملیاتی

CMM (Coordinate Measuring Machine) به‌عنوان ابزار مرجع اندازه‌گیری شناخته می‌شود و در پروژه‌هایی با تلرانس‌های بسیار سخت‌گیرانه، همچنان استاندارد طلایی محسوب می‌شود. اندازه‌گیری نقطه‌به‌نقطه و پایداری بالا، آن را برای بازرسی‌های نهایی دقیق مناسب می‌کند.

در مقابل، اسکنر سه بعدی صنعتی سطح قطعه را به‌صورت کامل و سریع ثبت می‌کند. در پروژه‌هایی که نیاز به تحلیل کل سطح، مقایسه انحراف گسترده یا بررسی سریع چندین قطعه وجود دارد، اسکنر مزیت سرعت و پوشش کامل هندسه را ارائه می‌دهد.

پوشش کامل سطح در مقابل اندازه‌گیری نقطه‌ای

CMM معمولاً نقاط مشخصی از قطعه را اندازه‌گیری می‌کند. این روش برای کنترل ویژگی‌های هندسی تعریف‌شده بسیار دقیق است، اما تمام سطح قطعه را پوشش نمی‌دهد.

اسکنر صنعتی داده سطحی پیوسته تولید می‌کند و امکان مشاهده نقشه انحراف کل قطعه را فراهم می‌سازد. این ویژگی در تحلیل تغییر شکل، کنترل قالب یا بررسی سایش کاربردی‌تر است.

انعطاف‌پذیری و محیط کاری

CMM اغلب در محیط‌های کنترل‌شده و آزمایشگاهی نصب می‌شود و جابه‌جایی قطعه به محل دستگاه ضروری است.

بسیاری از اسکنرهای صنعتی پرتابل هستند و می‌توانند مستقیماً در کنار خط تولید یا روی قطعات بزرگ استفاده شوند. این انعطاف‌پذیری در پروژه‌های میدانی یا قطعات غیرقابل جابه‌جایی مزیت مهمی است.

هزینه و بهره‌وری در پروژه‌های پرتکرار

در پروژه‌های سری‌کاری یا زمانی که تعداد قطعات برای بازرسی بالا است، سرعت اسکنر سه بعدی صنعتی می‌تواند زمان بازرسی را به‌طور قابل توجهی کاهش دهد.

اما در پروژه‌های بسیار حساس با تلرانس‌های میکرونی و نیاز به مرجع رسمی، CMM همچنان انتخاب اصلی باقی می‌ماند.



سوالات متداول درباره اسکنر سه بعدی صنعتی

قیمت اسکنر سه بعدی صنعتی چقدر است؟

قیمت اسکنر سه بعدی صنعتی به عوامل متعددی وابسته است؛ از جمله تکنولوژی دستگاه (لیزر، نور آبی، هیبریدی)، سطح دقت، نوع نرم‌افزار، تجهیزات جانبی و خدمات پشتیبانی. به دلیل نوسان بازار و تفاوت پکیج‌ها، عدد ثابتی برای آن وجود ندارد.
برای برآورد منطقی، باید «هزینه کل مالکیت» شامل سخت‌افزار، نرم‌افزار، آموزش و نگهداری را در نظر گرفت.

دقیق‌ترین اسکنر سه بعدی صنعتی کدام است؟

«دقیق‌ترین» دستگاه به کاربرد شما بستگی دارد. برخی سیستم‌های متروژی لیزری یا هیبریدی دقت بسیار بالایی ارائه می‌دهند، اما انتخاب باید بر اساس تلرانس قطعه و شرایط محیطی انجام شود.
در پروژه‌های بسیار حساس، حتی ممکن است CMM گزینه دقیق‌تری باشد. بنابراین معیار اصلی، تطابق دقت دستگاه با نیاز واقعی پروژه است.

تفاوت اسکنر لیزری و نور آبی چیست؟

اسکنرهای لیزری معمولاً برای قطعات بزرگ و محیط‌های متنوع عملکرد مناسبی دارند و انعطاف‌پذیر هستند.
اسکنرهای نور آبی پایداری نوری بیشتری داشته و برای کاربردهای با تلرانس دقیق و بازرسی ابعادی حساس مناسب‌ترند.
انتخاب بین این دو، بیشتر به نوع قطعه و شرایط کاری بستگی دارد تا صرفاً عدد دقت.

آیا اسکنر صنعتی جایگزین CMM می‌شود؟

در بسیاری از پروژه‌ها، اسکنر صنعتی می‌تواند فرآیند کنترل کیفیت را سریع‌تر و گسترده‌تر کند، به‌ویژه زمانی که تحلیل کامل سطح قطعه اهمیت دارد.
اما در بازرسی‌های مرجع با تلرانس‌های بسیار سخت‌گیرانه، CMM همچنان ابزار استاندارد محسوب می‌شود. در عمل، این دو فناوری اغلب مکمل یکدیگر هستند.

اسکنر صنعتی پرتابل بهتر است یا ثابت؟

اگر قطعات بزرگ یا غیرقابل جابه‌جایی دارید، مدل‌های پرتابل گزینه منطقی‌تری هستند.
در مقابل، اگر محیط کنترل‌شده و فرآیند ثابت دارید، سیستم‌های نصب ثابت می‌توانند پایداری بیشتری ارائه دهند.
انتخاب باید بر اساس نوع پروژه، فضای کاری و میزان جابه‌جایی موردنیاز انجام شود.

آیا اسکنر سه بعدی صنعتی برای مهندسی معکوس مناسب است؟

بله، یکی از کاربردهای اصلی اسکنر صنعتی، تبدیل قطعه فیزیکی به مدل دیجیتال سه‌بعدی برای بازطراحی یا بهینه‌سازی است.
با این حال، کیفیت نتیجه نهایی به دقت دستگاه و توان نرم‌افزار در تبدیل داده اسکن به مدل CAD بستگی دارد.



جمع‌بندی تحلیلی و تصمیم‌گیری نهایی

خرید اسکنر سه بعدی صنعتی زمانی منطقی است که حجم پروژه‌های اندازه‌گیری بالا باشد، زمان پاسخ‌دهی سریع در رقابت تجاری اهمیت داشته باشد و هزینه برون‌سپاری در طول سال به عدد قابل‌توجهی برسد؛ به‌ویژه در خطوط تولیدی که کنترل کیفیت مستمر و تحلیل انحراف سطحی بخشی از فرآیند روزمره است. در مقابل، اگر پروژه‌ها محدود، مقطعی یا با فاصله زمانی زیاد هستند، برون‌سپاری خدمات اسکن معمولاً گزینه اقتصادی‌تری خواهد بود و ریسک سرمایه‌گذاری را کاهش می‌دهد. برای کارخانه‌های کوچک، شروع با برون‌سپاری و سپس تحلیل هزینه–فایده پیش از خرید توصیه می‌شود؛ اما در خطوط تولید بزرگ یا صنایع با تلرانس حساس، سرمایه‌گذاری روی اسکنر صنعتی نه‌تنها سرعت و استقلال عملیاتی ایجاد می‌کند، بلکه در میان‌مدت می‌تواند بازگشت سرمایه قابل‌قبولی نیز داشته باشد.

Rate this post
اشتراک گذاری
